MLD-liikkeenohjauslogiikka servokäytössä



Kun on tarve löytää liikkeen- ja koneenohjauksiin optimaalinen ratkaisu, tarjoaa Bosch Rexroth mahdollisuuden hajauttaa vaikka kokonainen konelinjan ohjaus servoakseliin tai -akseleihin.

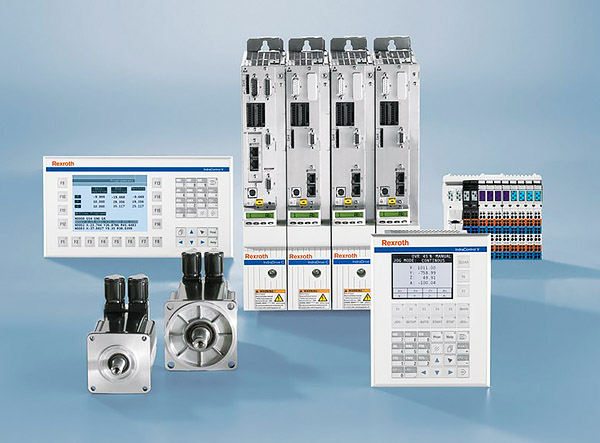

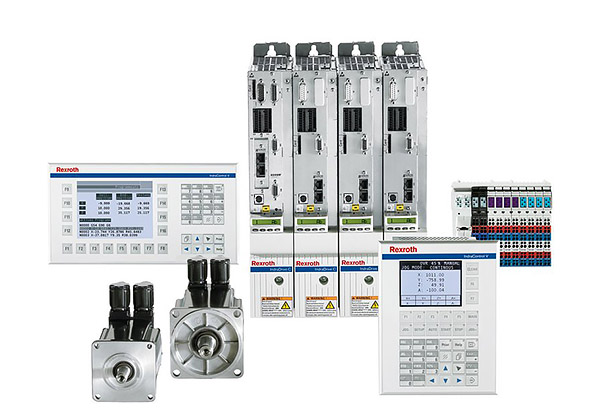

IndraMotion MLD on servoakselin käyttöjärjestelmään lisäoptiona saatava liikkeenohjauslogiikka. Se vastaa ominaisuuksiltaan ja laskentateholtaan tehokasta, erillistä sähkökaappiin asennettavaa ohjainta.

Ohjelmointi perustuu  IEC 61131-3 -standardin mukaiseen ympäristöön, lisättynä PLCopen-liikkeenohjauskirjastoilla. Lisäämällä järjestelmään hajautettua I/O:ta voidaan servokäyttöön integroidulla liikkeenohjauksella ohjata kokonaisia koneita tai konelinjastoja. Tällöin erillistä ohjelmoitavaa logiikkaa ei tarvita.



Ominaisuuksia:

  • Vapaasti ohjelmoitava PLC perustuen IEC 61131-3 -standardiin
  • Vakiona 6 ohjelmointikieltä: IL, ST, FBD, LD, SFC ja CFC
  • Neljä vapaasti määriteltävää ohjelmakiertoa. Minimikiertoaika 1 ms.
  • PCLopen-kirjastot liikkeenohjaukseen ja useiden akseleiden synkroniohjauksiin
  • Mahdollisuus luoda itse omia kirjastoja
  • Perustuu CoDeSys-ympäristöön (V2.3)
  • Mahdollisuus liittää ulkoista, hajautettua I/O:ta reaaliaikaisella Sercos-ethernet -väylällä
  • Liikkeenohjauksessa äärimmäisen nopea, johtuen suorasta yhteydestä servo-ohjaimeen
  • Suoriutuu 1 000 rivin käskylistaohjelmasta 100 mikrosekunnissa
  • Lukuisia valmiita teknologiafunktioita
  • Valmiit kirjastot Ethernet TCP-/UDP -kommunikaatiolle
  • Helppo rajapinta operointipaneeleiden liittämiseen
