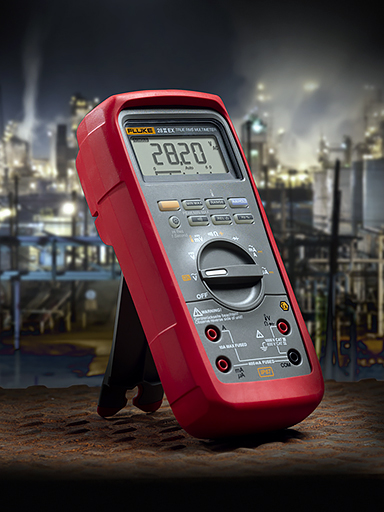

Fluke 28 II Ex – luonnostaan vaaraton digitaalinen True RMS -yleismittari
Luonnostaan vaaraton
Tässä mittarissa on kaikki öljy-, kemian- ja lääketeollisuuden työympäristöissä tarvittavat testaus- ja vianhakuominaisuudet, ja sitä voi käyttää räjähdysvaarallisissa ympäristöissä kuten luokan IIC (kaasu) vyöhykkeillä sekä luokan IIIC (pöly) vyöhykkeillä. Mittari on pudotuksenkestävä sekä vesi- ja pölytiivis.
Fluke 28 II Ex:n luonnollista vaarattomuutta koskevat sertifioinnit:
IECEx Ex ia IIC T4 Gb, Ex ia IIIC T130 °C Db, I M1 Ex ia I Ma
Mittarin turvallisuus ja säädöstenmukaisuus:
- ISA-82.02.01
- CAN/CSA C22.2 nro 61010-1-04 /UL61010-1:2004 ja TUV 61010-1:2001
- CE
Markkinoiden kestävin:
- Täysin tiivis IP67-luokiteltu kotelo
- Kestää pudotuksen jopa 3 m (10 ft) korkeudesta (kotelon kanssa)
- Pölytiivis standardin IEC60529 IP6x mukaisesti
- Vesitiivis standardin IEC60529 IPx7 mukaisesti
- Yhdenmukainen IEC:n ylijännitettä koskevat sähköturvallisuusstandardin kanssa, nro 61010-1:2001
- Mittausluokka III, 1000 V, ympäristöhaittaluokka 2
- Mittausluokka IV, 600 V, ympäristöhaittaluokka 2
- Mittarin voi asettaa koteloon nurinpäin, mikä antaa näytölle lisäsuojaa silloin, kun mittaria ei käytetä
Teollisuuden digitaalisten yleismittarien mittaustoiminnot:
- Tarkat mittaustulokset 4 1/2 numeron tilassa (20 000 lukemaa)
- True-RMS AC-jännite ja -virta epälineaaristen signaalien tarkkaan mittaamiseen
- Mittaa enintään 1000 V AC- ja DC-jännitteen sekä 10 A AC- ja DC-virran (huomaa, että Ex-vyöhykkeillä mittausalueet ovat pienemmät)
- Alipäästösuodatin takaa taajuusmuuttajien tarkat jännite- ja taajuusmittaukset
- Taajuusmittaus 200 kHz:iin saakka ja pulssisuhde-% auttavat diagnosoimaan taajuusmuuttajien ja hakkuriteholähteiden ongelmat
- Resistanssi-, jatkuvuus- ja diodimittaus
- Komponenttien ja moottorin kapasitanssien mittauksen kapasitanssialue 10 000 µF
- Konduktanssimittaukset suurten vastusten tai vuotojen mittauksia varten
- Min/Max/Average-tallennus ja huippuarvon tallennus piikkien ja vaihteluiden automaattiseen tallennukseen
- Suhteelliset mittaukset, jolloin mittausjohdot voidaan nollata
- Automaattiset ja manuaaliset aluevalinnat lisäävät käytön joustavuutta.
- Jos johtimet on kytketty vääriin tuloihin, laite antaa äänimerkin ja näytössä vilkkuu teksti Lead (Johdin)
Kaikki testaus- ja vianhakutoiminnot, joita tarvitaan ATEX-vyöhykkeillä 1, 2, 21 ja 22 sekä niiden ulkopuolella. Eri alueilla ei tarvitse käyttää eri mittareita, eikä käyttäjän tarvitse miettiä voiko mittarin kanssa kulkea EX-luokitellun alueen läpi.
Tärkeiden lisätoimintojen ansiosta työn tuottavuus säilyy heikommissakin olosuhteissa:
- Taustavalaistut näppäimet on helppo nähdä heikossakin valaistuksessa ja jopa henkilökohtaiset suojavarusteet yllä
- Suurinumeroista kaksitasoisesti taustavalaistua näyttöä on helppo lukea
- Pitkäkestoinen paristo – tyypillisesti 400 tuntia, kun taustavalo ei ole käytössä (alkali)
- Magneettiripustin (lisävaruste) jättää kädet vapaiksi ja helpottaa mittarin lukemista
- Erillisen paristokotelon ansiosta paristot tai sulakkeet on helppo vaihtaa laitteen kalibroinnin vaarantumatta
Tekniset tiedot:
Tarkkuuden perustiedot |
Tarkkuuden erittelyt annetaan seuraavassa muodossa: +/- (% lukemasta + viimeistä numeroa) |
DC-jännite |
• |
Alue 0,1 mV...1 000 V |
• |
Tarkkuus ± 0,05 % + 1 |
|
AC-jännite |
• |
Alue 0,1 mV...1 000 V |
• |
Tarkkuus: ± 0,7 % + 4 |
|
DC-virta |
• |
Alue: 0,1 μA...10 A |
• |
Tarkkuus: ± 0,2 % + 4 |
|
AC-virta |
• |
Alue: 0,1 μA...10 A |
• |
Tarkkuus: ± 1,0 % + 2 |
|
Resistanssi |
• |
Alue: 0,1 Ω...50 MΩ |
• |
Tarkkuus ± (0,2 % + 1) |
|
Konduktanssi |
• |
Alue: 60,00 nS |
• |
Tarkkuus: ± (1,0 % + 10) |
|
Dioditestaus |
• |
Alue: 2,0 V |
• |
Tarkkuus: ± (2,0 % + 1) |
|
Pulssisuhde |
• |
Alue: 0,0...99,9 % |
• |
Tarkkuus: ± (0,2 % / kHz + 0,1 %) nousuajoille <1 µs |
|
Näytön lukemat |
• |
6000 lukemaa/19999 lukemaa suuriresoluutiotilassa |
|
Kapasitanssi |
• |
Alue: 10 nF...9999 μF |
• |
Tarkkuus: ± (1,0 % + 2) |
|
Taajuus |
• |
Alue 0,5 Hz...199,99 kHz |
• |
Tarkkuus: ± (0,005 % + 1) |
|
Lämpötila |
• |
Alue: -200...+1090 °C (-328...+1994 °F) |
• |
Tarkkuus: ± (1,0 % + 10) °C [± (1,0 % + 10) °F] |
|
Huippuarvon tallennus |
• |
Tallentaa jopa 250 μs transientit |
|
Min/Max/Keskiarvo-tallennus |
• |
Näyttää jopa 100 ms signaalit |
|
Turvallisuus |
Turvallisuussertifikaatit: |
ATEX |
• |
II 2 G Ex ia IIC T4 Gb |
• |
II 2 D Ex ia IIIC T130 °C Db |
• |
I M1 Ex ia I Ma |
|
ATEX |
• |
Luokka I, div. 1, ryhmät A–D, 130 °C |
|
ATEX |
• |
Ex ia IIC T4 Gb |
• |
Ex ia IIIC T130 °C Db |
• |
Ex ia I Ma |
|
ATEX |
• |
Ylijännitesuoja: mittausluokka III, 1 000 V, ympäristöhaittaluokka 2 |
• |
Mittausluokka IV, 600 V, ympäristöhaittaluokka 2 |
• |
IP-luokitus: IP67 |
|
Yleiset tiedot |
Paristot |
• |
Kolme AAA-paristoa |
• |
Pariston käyttöaika: 400 tuntia |
|
Näyttö |
|
Ulkoinen suojaus |
|
Takuu |
|
Koko suojakotelon kanssa (K x L x P) |
• |
6,35 x 10,0 x 19,81 cm (2,5 x 3,93 x 7,8 in) |
|
Paino suojakotelon kanssa |
|
