Fluke Norma 4000/5000 -sarjan tehoanalysaattorit

Viimeisintä mittaustekniikkaa ja erittäin tarkkaa suorituskykyä



Fluke Norma-sarja tarjoaa käyttöösi viimeisimmän mittaustekniikan

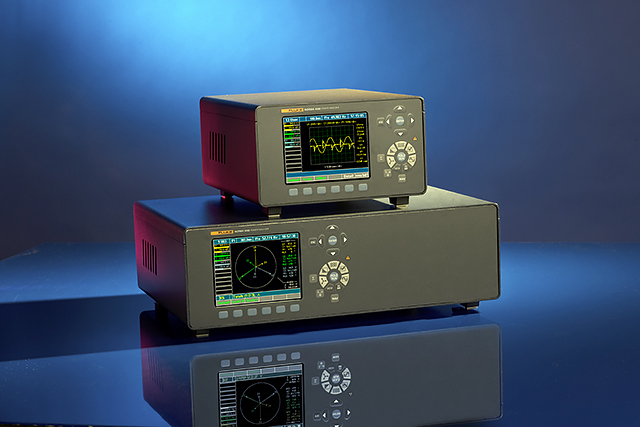

Fluke Norma-sarjan tehoanalysaattorit Norma 4000 ja Norma 5000 tarjoavat patentoidun, korkean kaistanleveyden arkkitehtuurin ja sen myötä erittäin tarkat yksi- tai kolmivaiheisen virran ja jännitteen mittaukset, FFT-analyysin, harmonisten yliaaltojen analysoinnin ja tehon sekä muiden parametrien arvojen laskennan.

Laitteet soveltuvat mm. erilaisten moottoreiden, taajuusmuuttajien, teholähteiden, valaistusjärjestelmien, muuntajien sekä autojen komponenttien tehokkaaseen kehitys- ja testaustyöhön niin kentällä kuin laboratorion pöydälläkin. Sarjaan kuuluvat kolmivaiheinen Fluke Norma 4000- ja kuusivaiheinen Fluke Norma 5000 -tehoanalysaattori.



Sovellukset:

  • Sähkömoottorit ja taajuusmuuttajajärjestelmät – Tarkan spektrianalyysin ja dynaamisen vääntömomentin laskentaominaisuuksien avulla taajuusmuuttajan kytkentähäviöt mitataan tarkasti ja vääntömomentin transienteista ja harmonisista yliaalloista tehdään perusteellinen arviointi suuremmilla taajuuksilla
  • Taajuusmuuttajajärjestelmät – Sähköisten ja mekaanisten tehoparametrien samanaikaisen mittauksen avulla voi tarkastella komponenttien vaikutusta toisiinsa ja koko järjestelmään
  • Valaistusjärjestelmät – Jopa 10 MHz:n kaistanleveys ja 1 MHz:n näytteenottonopeus mahdollistavat loistevalaisinlähtöjen tarkan signaalianalyysin. Ainutlaatuinen sivuvirtavastustekniikka takaa mittaukset myös erittäin korkeilla taajuuksilla. Tulo- ja lähtötehon samanaikainen mittaus mahdollistaa loistevalaisinhäviöiden välittömän laskennan
  • Muuntajat – Synkronoidut kuusivaiheiset tehomittaukset mahdollistavat suurten tehomuuntajien tehokkuuden ja häviöiden erittäin tarkat laskelmat myös alhaisilla tehokertoimilla. Myös muuntajapuolen synkronoidut monivaiheiset resistanssimittaukset ovat mahdollisia
  • Autot – Synkronoidut sähkötulon ja mekaanisen lähdön mittaukset tuottavat kattavaa tietoa sekä yksittäisten komponenttien että koko järjestelmän tehokkuudesta ja häviöistä
  • Fluke Norma-sarjan tehoanalysaattorit Norma 4000 ja Norma 5000 tarjoavat patentoidun, korkean kaistanleveyden arkkitehtuurin ja sen myötä erittäin tarkat yksi- tai kolmivaiheisen virran ja jännitteen mittaukset, FFT-analyysin, harmonisten yliaaltojen analysoinnin ja tehon sekä muiden parametrien arvojen laskennan
  • Laitteet soveltuvat mm. erilaisten moottoreiden, taajuusmuuttajien, teholähteiden, valaistusjärjestelmien, muuntajien sekä autojen komponenttien tehokkaaseen kehitys- ja testaustyöhön niin kentällä kuin laboratorion pöydälläkin. Sarjaan kuuluvat kolmivaiheinen Fluke Norma 4000- ja kuusivaiheinen Fluke Norma 5000 -tehoanalysaattori





Toiminnot:

Fluke Norma 4000

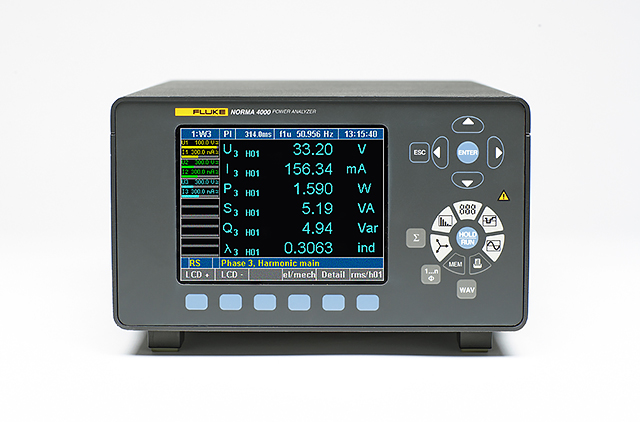

  • Kolmivaiheiset Fluke Norma 4000 -tehoanalysaattorit soveltuvat erinomaisesti kenttämittauksiin. Ne ovat helppoja käyttää, ja ne tarjoavat tehokasta suorituskykyä kohtuuhintaan. Ominaisuudet: 1 - 3 vaihemoduulia, 5,7" / 144 mm:n värinäyttö, harmonisten analysointi, skooppitoiminto, vektoridiagrammi, tallennustoiminto, Fluke NormaView -tietokoneohjelmisto ja laajennettava 4 Mt:n RAM-muisti

Fluke Norma 5000

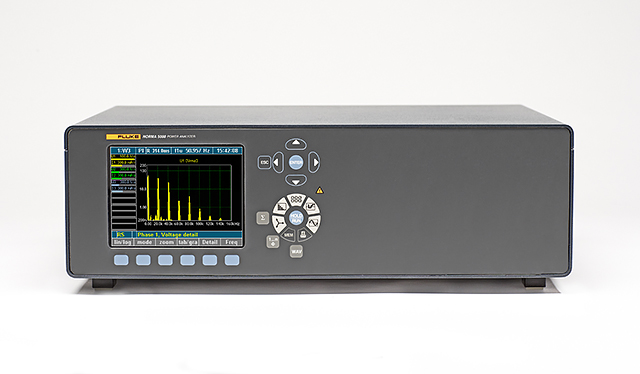

  • Kuusivaiheiset Fluke Norma 5000 -tehoanalysaattorit tarjoavat markkinoiden suurimman kaistanleveyden, ja ne ovat erinomaisia testaus- ja analysointilaitteita taajuusmuuttajien ja valaistuslaitteiden kehitystyöhön. Ominaisuudet: 3 - 6 vaihemoduulia, lisävarusteena saatava sisäinen tulostin sekä kaikki edellä mainitut Fluke Norma 4000 -tehoanalysaattorin ominaisuudet ja toiminnot
  • Kompaktia laitetta on helppo kuljettaa mukana eikä se vie paljon työskentelytilaa
  • Yksinkertainen käyttöliittymä
  • Laajan vakiovarustevalikoiman ansiosta käyttäjät voivat valita juuri omaan käyttötarkoitukseensa soveltuvat toiminnot
  • Kaikkien vaiheiden samanaikainen rinnakkaismittaus mahdollistaa dynaamisten tapahtumien tarkan seurannan kaikista vaiheista täsmälleen samalta ajankohdalta
  • Tuloliitännät on galvaanisesti eristetty oikosulun mahdollisuuden eliminoimiseksi
  • Jännitteen, virran ja tehon harmonisten yliaaltojen mittaukset jopa 40. harmoniseen saakka takaavat kattavan analyysin
  • Peruslaitteen FFT-analyysitoiminto, vektoridiagrammi ja digitaalinen oskilloskooppitila (DSO) varmistavat monipuoliset analysointimahdollisuudet
  • Käyttäjän valittavissa oleva keskiarvoistusaika (15 ms...3600 s) dynaamisiin mittauksiin
  • 4 Mt:n sisäinen muisti (laajennettavissa 128 Mt:uun) mittausten tallentamiseen
  • Nopea ja helppo tietokoneliitäntä – RS232 ja USB vakiovarusteena; lisävarusteena IEEE488, Ethernet tai USB 2.0
  • PI1-prosessiliitäntä mahdollistaa vääntömomentin ja nopeuden mittaamisen ulkoisen anturin avulla. Lisäksi neljä analogista lähtöä moottori- ja moottorikäyttösovelluksiin
  • 341 kHz...1 MHz:n näytteenottonopeus mahdollistavat tarkan signaalianalyysin
  • DC...3 MHz / 10 MHz:n kaistanleveys luotettaviin ja tarkkoihin mittauksiin
  • Fluke NormaView -tietokoneohjelmisto (tietojen lataamiseen, analysoimiseen ja raportoimiseen)



Tekniset tiedot:

Vaiheiden määrä

Fluke Norma 4000:

 3-jan

Fluke Norma 5000:

 3, 4, 6

Paino

Fluke Norma 4000:

 Noin 5 kg

Fluke Norma 5000:

 Noin 7 kg

Koko

Fluke Norma 4000:

 150 mm x 237 mm x 315 mm

Fluke Norma 5000:

 150 mm x 447 mm x 315 mm

Sisäinen tulostin

Fluke Norma 4000:

 Ei

Fluke Norma 5000:

 Kyllä (lisävaruste)

Näyttö



 Väri, 5,7" / 144 mm - 320 x 240 pikseliä



 Käyttäjän valittavissa oleva taustavalaistus ja kontrasti.

Kaistanleveys



 DC - 3 MHz tai DC - 10 MHz tulomoduulin mukaisesti

Perustarkkuus



 0,2 %, 0,1 % tai 0,03 % tulomoduulien mukaisesti

Näytteenottonopeus



 0,33 MHz tai 1 MHz tulomoduulien mukaisesti

Jännitteen tuloalue



 0,3 V - 1000 V

Virran tuloalue (suoraan, ei sivuvirtavastuksen kautta)



 0,03 mA - 20 A tulomoduulin mukaan

Määritysmuisti



 4 Mt

Asetusmuisti



 0,5 Mt

Fast Fourier -muunnos (FFT)



 40. harmoniseen asti

RS-232/USB-liitäntä



 Standardi

PI1-prosessiliitäntä (8 analogista/impulssituloa ja 4 analogista lähtöä)



 Lisävaruste

IEEE 488.2/GPIB -liitäntä (1 Mb/s Ethernet / 10 Mb/s tai 100 Mb/s)



 Lisävaruste

Fluke NormaView -tietokoneohjelmisto (tietojen lataamiseen, analysoimiseen ja raportoimiseen)



 Standardi



Perustoiminnot

Fast Fourier -muunnos (FFT)



 Harmonisten laskennan esitys graafisessa muodossa. Enintään 3 pylväsnäyttöä samanaikaisesti.



 Mitatut arvot: U, I, P vaihetta kohti



 Järjestys: 1. - 40. harmoninen, enintään puolet näytteenottotaajuudesta

Digitaalinen oskilloskooppi (DSO)



 Enintään 3 mitatun arvon samanaikainen näyttö näytetasolla. Käyrän muodon ja särön pikanäyttö.

Integrointitoiminto (energia)



 Jopa kuuden määritettävän numeroarvon samanaikainen näyttö. Käynnistys-/pysäytystilat ja negatiivinen suunta mahdollisia.

Vektorinäyttö



 Jopa kuuden signaalin HO1-vektorinäyttö. Laitteen oikean kytkennän helppoon testaukseen ja jokaisen signaalin vaihekulman nopean yleiskatsaukseen.

Tallennin



 Keskiarvojen näyttö pitkällä aikavälillä trendin määrittämistä varten.

RAM-tietomuisti



 Näyte- ja keskiarvojen tallennus; käynnistys- ja pysäytystilojen määritys.



 RAM-muistista noin 4 Mt on käytettävissä mitattujen arvojen tallentamiseen.

Määritys



 Määritä analysaattori mittaamaan ja näyttämään tietoja halutussa muodossa.



Käyttöympäristö

Työskentelylämpötila



 5 °C...35 °C

Varastointilämpötila



 -20 °C...+50 °C

Kotelon materiaali



 Fluke Norma -tehoanalysaattorit ovat erittäin kompakteja laitteita, joiden mukana toimitetaan kova metallikotelo. Kotelo vastaa täysin EMC-vaatimuksia.

Ilmastoluokka



 KYG DIN 40040, enint. 85 %:n suhteellinen kosteus, ei kondensoiva.

Virtalähde



 85 V...264 V (AC), 50 Hz...60 Hz, DC 100...260 V, noin 40 VA:n eurooppalainen liitin ja virtakytkin. Tietyissä malleissa Binding post –virtaliitäntä.

Mittaustulot



 Turvamallin liittimet 4 mm, 2 jokaista tuloa kohti. Ulkoinen sivuvirtavastusliitäntä BNC-liittimen kautta.

Toiminta



 Kalvonäppäimistö ja kursori – toimintonäppäimet ja suorat toiminnot.

Liitännät



 Kolmivaiheisen analysaattorin takapaneeli



Mitatut arvot





 Kunkin vaiheen keskiarvojen aukoton laskenta. Kolmivaiheisessa järjestelmässä lisäksi kokonaistehon laskenta ja kolmen vaiheen V- ja I-keskiarvot. H01-perusarvo lasketaan synkronisessa tilassa myös näille arvoille.



 Urms tehollinen arvo, Urm itseisarvon keskiarvo, Um keskiarvo



 Up-, Up+, Upp huippuarvot



 Ucf muotokerroin Ucf, Uff muototekijä



 Ufc perustaajuinen sisältö



 Uthd särökerroin DIN, IEC



 Irms tehollinen arvo, Irm itseisarvon keskiarvo, Im keskiarvo



 Ip-, Ip+, Ipp huippuarvot



 Icf muotokerroin Icf, Iff muototekijä



 Ifc perustaajuinen sisältö



 Ithd särökerroin DIN, IEC



 P pätöteho [W]



 Q loisteho [Var]



 S näennäisteho [VA]



 ë, cos. vaihekulma



 Pätötehon P, loistehon Q, näennäistehon S, jännitteen (Um) ja virran (Im) integraalifunktio,



 4 tai 5 digittiä riippuen mitatusta arvosta.



Taajuus ja synkronointi

Alue



 DC ja 0,2 Hz - näytteenottonopeus

Tarkkuus:



 ±0,01 % mitatusta arvosta (lukemasta)



 Valittavissa olevat kanavat: kaikki U/I-kanavat tai ulkoinen tulo.

 Yksi kolmesta eritaajuuksisesta alipäästösuodattimesta voidaan kytkeä signaaliin.

 Taajuus näkyy aina näytössä.

 Laitteen takana olevaa BNC-synkronointiliitäntää voi käyttää sekä tulona että lähtönä.

 Tulosignaalit voidaan mitata vaihemoduulin näytteenottonopeuteen saakka. Enimmäistaso ei saa olla yli 50 V.

 Lähtösignaali on pulssitettu 5 V:n TTL-signaali (taajuus riippuu mitatusta synkronisesta taajuudesta).



Määritysmuisti





 Pysyvään muistiin voi tallentaa jopa 15 käyttäjä määritystä myöhempää käyttöä varten. Tallentamattomat muutokset häviävät, kun laitteen virta katkaistaan.



Liitäntä





 RS232-liitäntä laiteohjelmiston lataamiseen ja tiedonsiirtoon tietokoneen kanssa. Laitteeseen voi liittää tulostimen ulkoisen muuntimen välityksellä.

Lisävarusteet



 IEEE 488.2 / 1 Mb/s



 Ethernet / 10 Mb/s tai 100 Mb/s



Standardit ja turvallisuus

Sähköturvallisuus



 EN 61010-1 / 2. painos, 1000 V CAT II (600V CAT III)



 Ympäristöhaittaluokka 2, turvallisuusluokka I



 EN 61558 muuntajalle



 EN 61010-2-031/032 lisävarusteille

Enimmäistulot



 Jännitetulot: mittausalue 1000 Veff, 2 kVpeak



 Virtatulot: mittausalue 10 Aeff, 20 Apeak

Testijännitteet

Verkkotulo

 kotelo (suojajohdin): 1,5 KV AC

Verkkoyhteys

 Mittaustulo: 5,4 kV AC

Mittaustulot

 Kotelo: 3,3 kV AC

Mittaustulo

 tulo: 5,4 kV

Sähkömagneettinen herkkyys

Emissio:

 IEC 61326-1, EN 50081-1, EN 55011 luokka B

Immuniteetti:

 IEC 61326-1 / liite A (teollisuussektori), EN 50082-1

Tehovaiheet

Fluke Norma 4000 -tehoanalysaattoriin voi kytkeä enintään kolme tehovaihetta ja Fluke Norma 5000 -tehoanalysaattoriin enintään kuusi tehovaihetta. Käyttäjät voivat valita käyttötarkoitukseensa parhaiten soveltuvan vaihemoduulin. Tekniset tiedot vaihtelevat vaihemoduulin mukaan.

Jokaisessa vaihemoduulissa on jännitteen ja virran mittauskanava. Kaikkia vaihemoduuleita voi käyttää kummankin analysaattorin kanssa, mutta mittauksia varten voi valita yhdentyyppisiä moduuleita kerrallaan (esimerkiksi konfiguraatio, jossa on neljä vaihetta, 4 x PP40 tai 4 x PP64). Tarkista vakiovarusteet.

Tehovaiheiden yleiskuvaus



Tehovaihekanavat

PP42

Tarkkuus:

 0,2 % (0,1 % lukemasta + 0,1 % lukemasta)

Virta-alue:

 20 A

Näytteenottonopeus:

 341 kHz

Kaistanleveys:

 3 MHz

PP50

Tarkkuus:

 0,1 % (0,05 % lukemasta + 0,05 % lukemasta)

Virta-alue:

 10 A

Näytteenottonopeus:

 1 MHz

Kaistanleveys:

 10 MHz

PP54

Tarkkuus:

 0,1 % (0,05 % lukemasta + 0,05 % lukemasta)

Virta-alue:

 10 A

Näytteenottonopeus:

 341 kHz

Kaistanleveys:

 3 MHz

PP64

Tarkkuus:

 0,03 % (0,02 % lukemasta + 0,01 % lukemasta)

Virta-alue:

 10 A

Näytteenottonopeus:

 341 kHz

Kaistanleveys:

 3 MHz
