Amprobe AT-3500 -kaapelinhakulaite





Ominaisuudet:

  • Paikantaa sekä jännitteiset että jännitteettömät kaapelit
  • Kolme testausvaihtoehtoa
    • Passiivinen tila (50 / 60 Hz)
    • Passiivinen Radiotaajuus-tila (RF)
    • Aktiivinen T-3500 signaaligeneraattori syöttää signaalin kaapeliin joko induktoimalla tai käyttäen mittajohtoja (tai lisävarustepihtiä)
  • Mittaussyvyys jopa 4,9 m

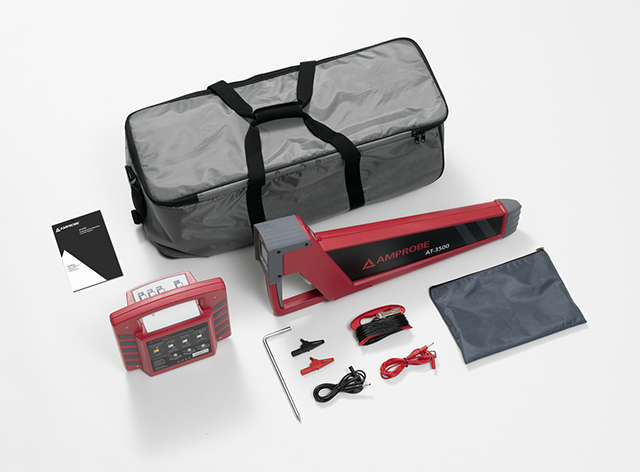

Vakiovarusteet:

  • R-3500 Vastaanotin
  • T-3500 Lähetin
  • Manual
  • Mittausjohdot 2kpl
  • Hauenleuat 2kpl
  • Maadoitustanko
  • AA-paristoa 10kpl.
  • D-paristoa 6kpl.
  • Nylon-kantolaukku
  • Takuu: Laitteella 2 vuotta



Tekniset tiedot (englanniksi):

Transmitter

T-3500



Transmission power

0,1 W / 0,5 W (switchable)



Frequency

32,768 kHz



Power Supply

6 x IEC R20 / D Mono cell



Operating time

40 hours (for intermittent operation with alkaline batteries, 20°C)



Dimensions

260 x 255 x 140 mm



Weight

1,7 kg



Dust and weather protection

IP 56



Receiver

R-3500



Frequency ranges

Range 1: Radio 15 kHz to 23 kHz; Range 2: Power network 50 Hz / 60 Hz, optional 100 Hz (can be adjusted by Amprobe staff); Range 3: Transmitter 32,768 kHz



Sensitivity

Range 1: Radio > 20 μA; Range 2: Power network > 7 mA; Range 3: Transmitter > 5 μA



Depth range

0,1 m … 5 m



Resolution

0,1 m



Accuracy

Range 1: Radio ± 20 %; Range 2: Power network ± 20 %; Range 3: Transmitter ± 5 % (> 5 m), ± 20 % (< 5 m)



Power supply

10 x IEC R6 / AA Mignon cell



Operating time

40 hours (for intermittent operation with alkaline batteries, 20°C)



Dimensions

99 x 660 x 252 mm



Weight

2,5 kg



Dust and weather protection

IP 67 from lower edge of receiver up to the lower edge of battery compartment, and IP 56 for all parts above this delineation
