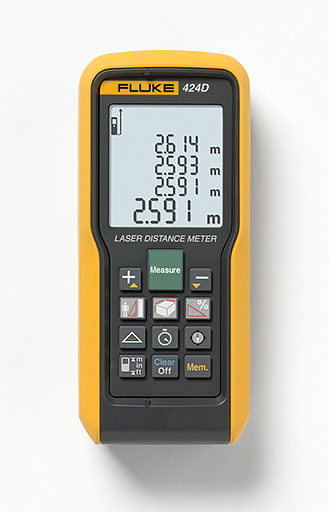

Fluke 424D-laseretäisyysmittari

Edistyneintä mittaustekniikkaa





Fluken edistynein laseretäisyysmittari 424D mittaa halutessasi jopa 100 metrin etäisyyksiä. Sen suuri, 4-rivinen näyttö, kulmamittaustoiminto ja sisäänrakennettu kompassi helpottavat ja nopeuttavat mittaustyötä. Laitteessa on lisäksi 180 asteen kallistusanturi linjaamista ja korkeuden määritystä varten.



Toiminnot:

  • Mittaa jopa 100 m etäisyydet
  • Parempi tarkkuus: +/-1 mm
  • Nelirivisessä näytössä näkyy enemmän tietoja yhdellä silmäyksellä
  • Kallistusanturi helpottaa korkeuden mittaamista, linjaamista ja horisontaalisia etäisyysmittauksia, kun kohteen tiellä on esteitä.
  • Kulmamittaustoiminto kulmien määrittämiseen
  • Kompassi antaa "suunnan" etäisyysmittauksille
  • 20 täyden näytöllisen tallennus nopeaa hakua varten
  • Taustavalo
  • Pitkien etäisyyksien mittaus kolmijalan avulla
  • Täydelliset Pythagoras-laskutoiminnot korkeusmittauksia varten
  • Näppäimistön äänimerkit
  • "Koolaustoiminto" helpottaa ennalta määritettyjen etäisyyksien merkitsemistä, esim. talojen runkoja rakennettaessa
  • Automaattinen päätykappaleen tunnistus. Mitattaessa kohteen reunasta tai kulmasta, sisäinen anturi tunnistaa päätykappaleen asennon ja muuttaa referenssipistettä automaattisesti.
  • Min/Max-toiminto
  • Suojaava kotelo: IP54-luokitus, kestää pölyä ja vesiroiskeita
  • Paristot riittävät jopa 5000 mittaukseen automaattisen sammutustoiminnon ansiosta



Kuten kaikilla Fluken uusilla laseretäisyysmittareilla, myös 424D:llä voi mitata kahden pisteen välisen etäisyyden nopeasti yhdellä painikkeella. Lisäksi siinä on seuraavat toiminnot:

  • Helppo kohdistus kirkkaalla lasersäteellä
  • Nopea pinta-alojen (neliömetrit) ja tilavuuksien laskenta
  • Helpot yhteen- ja vähennyslaskutoiminnot



Kaikissa Fluke-laseretäisyysmittareissa on seuraavat ominaisuudet:

  • Arviointivirheiden väheneminen säästää sekä aikaa että rahaa
  • Kehittyneintä lasertekniikkaa etäisyysmittauksiin
  • Nopea mittaus yhdellä painikkeella
  • Helpot yhteen- ja vähennyslaskutoiminnot
  • Nopea pinta-alojen (neliömetrit) ja tilavuuksien laskenta
  • Helpot yhteen- ja vähennyslaskut
  • Min/Max-toiminto
  • Automaattinen virrankatkaisutoiminto pidentää paristojen käyttöaikaa
  • Pythagoras-toiminto etäisyyden määrittämiseen kahden muun mittauksen perusteella
  • Pussi, jossa Fluken logo
  • 3 vuoden takuu



Fluke 424D- ja 419D-mallien lisäominaisuudet:

  • Selkeä taustavalaistu näyttö
  • 419D mittaa jopa 80 metrin ja 424D 100 metrin etäisyydet.
  • Pitkien etäisyyksien mittaus kolmijalan avulla
  • Koolaustoiminto
  • Edistynyt Pythagoras-toiminto etäisyyden määrittämiseen kolmen muun mittauksen avulla
  • Näppäimistön äänimerkit
  • Viimeisen 20 mittauksen tallennus ja nopea muistista haku
  • IP54-kotelointi (veden ja pölyn kestävä)



Fluke 424D-mallin lisäominaisuudet:

  • Kallistusanturi vaikeasti saavutettavien kohteiden mittauksiin.
  • Kompassi antaa "suunnan" etäisyysmittauksille
  • Automaattinen päätykappaleen tunnistus. Mitattaessa kohteen reunasta tai kulmasta, sisäinen anturi tunnistaa päätykappaleen asennon ja muuttaa referenssipistettä automaattisesti



Teknisiä tietoja:

414D

419D                             |            424D

Etäisyysmittaus



Tyypillinen mittaustoleranssi[1]

±2,0 mm [3]

±1,0 mm [3]



Mittaustoleranssi enintään[2]

±3,0 mm [3]

±2,0 mm [3]



Mittausetäisyys Leica-kohdelevyn GZM26 kanssa

50 m / 165 ft

80 m / 260 ft

100 m / 330 ft



Tyypillinen mittausetäisyys[1]

40 m / 130 ft

80 m / 260 ft

80 m / 260 ft



Mittausetäisyys epäsuotuisissa olosuhteissa[4]

35 m / 115 ft

60 m / 195 ft

60 m / 195 ft



Pienin näytettävä yksikkö

1 mm / 1/16 in

6/30/60 mm
(10/50/100 m)



Laserpisteen halkaisija eri etäisyyksillä

6/30/60 mm
(10/50/100 m)

6/30/60 mm
(10/50/100 m)



Kallistusmittaus



Mittaustoleranssi lasersäteeseen[5]

Ei

Ei

±0,2°



Mittaustoleranssi koteloon[5]

Ei

Ei

±0,2°



Alue

Ei

Ei

360°



Yleistä



Laserluokka

2



Lasertyyppi

635 nm, <1 mW



Suojausluokka

IP40

IP54



Automaattinen laserin sammutus

90 sekunnin jälkeen



Automaattinen virrankatkaisu

180 sekunnin kuluttua



Paristojen kesto (2 x AAA) 1,5 V NEDA 24A/IEC LR03

Jopa 3 000
mittausta

Jopa 5 000
mittausta



Koko (korkeus x leveys x pituus)

Pituus 116 mm
Leveys 53 mm
Korkeus 33 mm

Pituus 127mm
Leveys 56mm
Korkeus 33 mm

Pituus 127mm
Leveys 56mm
Korkeus 33 mm



Paino (paristojen kanssa)

113 g

153 g

158 g



Lämpötila-alue: Säilytys Käyttö

-25 °C...+70°C
(-13...+158 °F)

0...+40 °C
(32...+104 °F)

-25 °C...+70°C
(-13...+158 °F)

-10...+50 °C
(14...+122 °F)



Kalibrointiväli

–

–

Kallistus ja kompassi



Suurin käyttökorkeus

3 000 m

3 000 m

3 000 m



Suhteellinen kosteus enintään

85 %, kun lämpötila -7...50 °C
(20...120°F)

85 %, kun lämpötila -7...50 °C
(20...120°F)

85 %, kun lämpötila -7...50 °C
(20...120°F)



Turvallisuus

IEC-standardi nro 61010-1:2001
EN60825-1:2007 (luokka II)



EMC

EN 55022:2010
EN 61000-4-3:2010
EN 61000-4-8:2010



[1] Kun kohteen heijastavuus on 100 % (valkoiseksi maalattu seinä), vähäinen taustavalaistus, 25 °C.
[2] Kun kohteen heijastavuus 10...50 %, voimakas taustavalaistus, -10...+50 °C.
[3] Toleranssit voimassa välillä 0,05...10 m, luottamustaso 95 %. Enimmäistoleranssi saattaa heiketä arvoon 0,1 mm/m välillä 10...30 m ja arvoon 0,15 mm/m yli 30 m etäisyyksillä.
[4] Kun kohteen heijastavuus on 100 %, taustavalaistus välillä 10 000...30 000 lux.
[5] Käyttäjäkalibroinnin jälkeen. Lisäksi kulman mukainen ±0,01° poikkeama astetta kohti (enintään ±45°) jokaisessa kvadrantissa. Voimassa huoneenlämmössä. Koko käyttölämpötila-alueella enimmäispoikkeama kasvaa ±0,1°.
