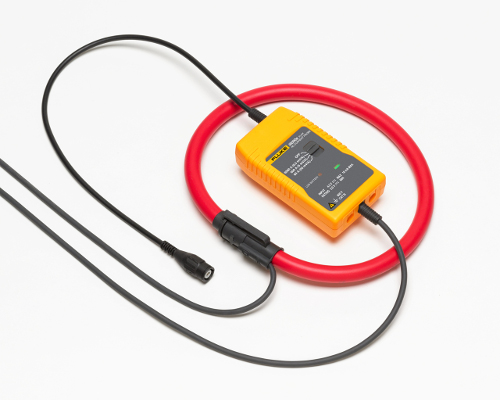

Fluke i6000sFlex AC -virtapihti

Jopa 6000 A



Fluken virtapihdeillä laajennat mittalaitteidesi kapasiteettia. Fluke i6000s on Rogowskin periaatteella toimiva AC-virtapihti, jota käytettäessä voidaan oskilloskoopeilla, tallentimilla ja tiedonkeruulaitteilla mitata jopa 6000 A virtoja.

Kevyt ja joustava Flex-pihti voidaan helposti ja nopeasti asentaa hankaliinkin kohteisiin.



Sähköiset ominaisuudet

Virta-alueet



 60 A / 600 A / 6000 A ACRMS

Lähtöherkkyys (AC-kytketty)



 50 mV / 5mV / 0,5 mV per A

Kuormituksen impedanssi



 Vähintään 100 kohm

Tarkkuus (+25 °C:ssa)



 ±1 % alueesta (45...65 Hz)

Lineaarisuus (10 %...100 % alueesta)



 ±0,2 % lukemasta

Häiriö



 8 mV ACRMS (60 A)



 2 mV ACRMS (600/6000A)

Taajuusalue



 10 Hz...50 kHz (-3 dB)

Vaihevirhe



 <±1º (45...65Hz),



 ±10º (20 kHz:ssä)

Asentoherkkyys (kaapelin kanssa >25 mm kytkennästä)



 ±2 % alueesta

Ulkoinen kenttä (kaapelin kanssa >200 mm mittapäästä)



 ±1 % alueesta

Testivirta



 2 x AA MN 1500 LR6, alkaliparistot



 400 tuntia, alhaisen paristojännitteen osoitin tai erillinen ulkoinen virtalähde

Lämpötilakerroin



 ±0,08 % lukemasta per °C

Työskentelyjännite (katso kohta Turvallisuusstandardit)



 600 V ACRMS tai DC



Yleisiä ominaisuuksia

Mittapään kaapelin pituus (kaksoiseristys)



 610 mm I6000s Flex-24
915 mm I6000s Flex-36

Mittapään kaapelin halkaisija



 14,3 mm

Mittapään taivutussäde



 38,1 mm

Kaapelin pituus (mittapäästä elektroniikkaan)



 2 metriä

Ulostuloliitin



 0,5 m:n kaapeli, päässä
BNC-liitin
Mukana toimitetaan 4 mm:n turvamallinen
pistokesovitin

Käyttölämpötila



 -20...+90 °C (mittapää)
-20...+85 °C (elektroniikka)

Varastointilämpötila



 -40...+105 °C (mittapää)
-20...+85 °C (elektroniikka)

Käyttökosteus



 15 %...85 % (tiivistymätön)

Paino



 180 g (mittapää), 190 g (elektroniikka)



Turvallisuusstandardit

BS EN 61010



 1: 2001

BS EN 61010



 2-032: 2002

BS EN 61010



 031: 2002

600 VRMS, luokka III, ympäristöhaittaluokka 2





Huomautus



 Mittapäätä saa käyttää eristämättömissä johtimissa enintään 600 V:n AC RMS- tai DC-jännitteellä ja alle 1 kHz:n taajuudella.

EMC-standardit

BS EN 61326:

 1998 +A1, A2 ja A3
