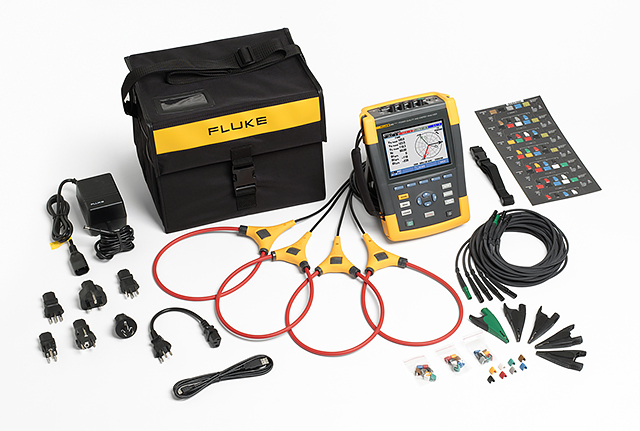

Fluke 435 II-sarjan sähkönlaatu- ja energia-analysaattori

Ennennäkemättömät ominaisuudet

Ota käyttöön Fluke 435 II -sähkönlaatu- ja energia-analysaattori, ja olet aina valmiina selvittämään laitoksesi mitä tahansa sähkövikoja. Laitteen edistyneille sähkönlaatutoiminnoille ja energiahävikkilaskureille ei mikään sähkövika ole ylivoimainen.

Sovellukset:

• PowerWave-tiedontallennus – RMS-tietojen nopea tallennus: näet jokaisen aaltomuodon ja voit määrittää, kuinka jännite-, virta- ja taajuusarvot toimivat yhdessä.
• Invertterin tehokkuus– Tehoinvertterin tehokkuus
• Energiahävikin rahallisen arvon laskeminen – laske huonosta sähkönlaadusta aiheutuvat kustannukset.
• Energiankulutusselvitykset – selvitä energiaa säästävien laitteiden hyöty määrittämällä vaikutukset energiatehokkuuteen ennen asentamista ja sen jälkeen.
• Vianhaku – diagnosoi ongelmat nopeasti näytössä ja palauta toiminta.
• Ennaltaehkäisevä kunnossapito – havaitse ja estä sähkönlaatuongelmat ennen kuin ne aiheuttavat seisokkeja.
• Pitkän aikavälin analyysit – selvitä vaikeasti havaittavat ja satunnaiset ongelmat.
• Kuormitustutkimukset – määritä sähköjärjestelmän kapasiteetti ennen kuorman lisäämistä

Toiminnot:

• Invertterin tehokkuus: Voit mitata samanaikaisesti AC-lähtötehoa ja DC-ottotehoa tehoelektroniikkajärjestelmissä lisävarusteena saatavan DC-virtapihdin avulla
• PowerWave-tiedontallennus: Voit mitata RMS-tietoja nopeasti sekä näyttää puolijaksot ja aaltomuodot saadaksesi tietoja sähköjärjestelmän dynamiikasta (generaattorien käynnistys, UPS-kytkennät jne.)
• Energy loss calculator -ohjelmalla: Saat selville energiahävikin todellisen taloudellisen arvon perinteisillä pätö- ja loistehon mittauksilla sekä määrittämällä epäsymmetrian ja harmoniset yliaallot
• Reaaliaikainen vianhaku: Voit analysoida trendejä kursoreilla ja zoomaustyökaluilla
• Alan paras turvallisuusluokitus: Sähkön syöttöpuolen mittausten turvaluokitus 600 V CAT IV/1000 V CAT III
• Mittaa kaikki kolme vaihetta ja nollan: Neljä joustavaa lenkkivirtapihtiä, jotka ovat erityisen ohuita ja joustavia ahtaissa paikoissa tehtäviä mittauksia varten
• Automaattinen trendipiirto: Jokainen mittaus tallentuu aina automaattisesti ilman erillisiä määrityksiä
• System-Monitor: Kymmenen sähkönlaatuparametria yhdessä näytössä EN50160-standardin mukaisesti
• Tiedonkeruu-toiminto: Muokattavissa kaikkiin testaustilanteisiin, muistia 600 parametrille, jotka tallennetaan käyttäjän määrittämin välein
• Käyrien tarkasteleminen ja raporttien luominen: Mukana toimitettavan analysointiohjelmiston avulla
• Akun käyttöaika: Li-ion-akun kesto seitsemän tuntia yhdellä latauksella

PowerWave-tiedontallennus:

• Kuormien kytkeytyminen saattaa joissakin tapauksissa aiheuttaa sähkönlaatuongelmia. Kun kuormat kytkeytyvät käyttöön, jännite voi virrankulutuksen takia joskus pudota sellaiselle tasolle, mikä aiheuttaa muissa laitteissa toimintahäiriöitä. 435- ja 437 II -sarjan malleissa olevan PowerWave-toiminnon avulla käyttäjät voivat tallentaa jännite-, virta- ja taajuussignaalit nopeasti ja samanaikaisesti ja selvittää, mistä sähköviat aiheutuvat. PowerWave-toiminto on tavallisia sähkönlaatumittauksia tehokkaampi, sillä sen tietojen tallennustila auttaa järjestelmän dynamiikan tunnistamisessa
• Toiminto tallentaa jännitteen ja virran aaltomuodot tietyltä ajalta ja näyttää ne yksityiskohtaisesti näytöllä. Tehon aaltomuoto määritetään näiden tietojen perusteella. Lisäksi jännitteen, virran, tehon ja taajuuden puolen jakson RMS-arvot voi tallentaa ja hakea analysointia varten. Tämä toiminto on erityisen hyödyllinen varageneraattori- ja UPS-järjestelmien testaamisessa, sillä niissä luotettava kytkeytyminen on äärimmäisen tärkeää

Invertterin tehokkuus:

• Invertterit muuttavat DC-virran AC-virraksi tai toisin päin. Auringoenergiajärjestelmissä on usein invertteri, joka muuttaa aurinkokennojen DC-energian käyttökelpoiseksi AC-tehoksi. Invertterit on tarkistettava, sillä niiden teho saattaa ajan kuluessa heiketä. Järjestelmän tehokkuuden voi määrittää vertaamalla tulotehoa lähtötehoon. Muuntoprosessin tehohävikin voi laskea 435- ja 435 II -mallien avulla, jotka määrittävät invertterien tehokkuuden mittaamalla samanaikaisesti järjestelmän DC- ja AC-tehon.

Unified Power Measurement:

Aiemmin ainoastaan asiantuntijat pystyivät laskemaan, miten suuren energianhävikin sähkönlaatuongelmat aiheuttivat. Sähkölaitokset pystyivät laskemaan kustannukset, mutta tarvittava mittausprosessi oli liian vaativa tavallisille sähköasentajille. 430 II -sarjan uudella patentoidulla Unified Power -toiminnolla voit kädessä pidettävän laitteen avulla määrittää energiahävikin ja laskea sen aiheuttamat kustannukset. Fluken patentoitu Unified Power Measurement -järjestelmä (UPM) tarjoaa markkinoiden kattavimman tehomittauspaketin, johon sisältyy:

• Klassiset virtaparametrit (Steinmetz 1897) ja IEEE 1459-2000
• Yksityiskohtainen hävikkianalyysi
• Epäsymmetrian analyysi
• UPM-laskelmien avulla määritellään sähkönlaatuongelmista aiheutuvan energiahävikin taloudelliset kustannukset. Energy Loss Calculator -ohjelman tekemien laskelmien ja muiden laitoskohtaisten tietoja avulla voidaan määrittää, miten paljon kustannuksia energiahävikistä aiheutuu laitokselle

AutoTrend - Automaattinen piirtotoiminto:

• Ainutlaatuinen AutoTrend-toiminto piirtää ajan kuluessa tapahtuvat muutokset. Jokainen näytön lukema tallentuu automaattisesti muistiin - kynnystasoja tai ajanjaksoja ei tarvitse asettaa erikseen eikä prosessia käynnistää käsin. Voit nopeasti tarkistaa jännitteen, virran, taajuuden, tehon, harmonisten yliaaltojen tai välkynnän trendin kaikissa kolmessa vaiheessa sekä nollajohtimessa. Voit myös analysoida piirtojaksoja kursoreiden ja zoom-toiminnon avulla tallennuksen jatkuessa taustalla

SystemMonitor – Tarkista onko järjestelmäsi EN50160-standardin mukainen:

• Yhdellä napinpainalluksella ainutlaatuinen System-Monitor-toiminto antaa kokonaiskuvan sähkönjakelujärjestelmän laadusta ja tarkistaa sen yhdenmukaisuuden standardissa EN50160 määritettyihin rajoihin tai asiakkaan omiin määritelmiin. Kokonaiskuva näytetään yhdellä näytöllä. Värilliset pylväät osoittavat, mitkä parametrit ovat raja-arvojen ulkopuolella
• System-Monitor-toiminnolla tarkistat välittömästi, onko jokin jännite, harmoninen yliaalto, välkyntä, taajuus tai jännitekuoppien tai -kohoumien määrä asetettujen raja-arvojen ulkopuolella. Kaikista määritettyjen raja-arvojen ulkopuolella olevista tapahtumista luodaan tarkka luettelo.
• Tiedonkeruutoiminnolla voi muokata mittausasetuksia ja saada analyysit valituista parametreista
• Mittaa ja tallentaa tehon (W), VA- ja VAR-arvot. 434-mallissa on lisäksi mahdollisuus tallentaa energiankulutuslukemat
• Mittaus 50. harmoniseen asti sekä harmonisen kokonaissärön (THD) mittaus ja tallennus IEC61000-4-7-vaatimusten mukaisesti

    * ± 5 % jos ≥1 % nimellisjännitteestä ± 0,05 % nimellisjännitteestä jos <1 % nimellisjännitteestä
   ** 50 Hz/60 Hz nimellisjännitteestä standardin IEC 61000-4-30 mukaisesti
 *** 400 Hz:n mittauksia ei tueta välkyntä-, verkon signaalijännite- ja monitoritilassa.
****nimellisjännitteelle 50 V...500 V

Katso tästä tuoteperheen täydelliset spesifikaatiot
