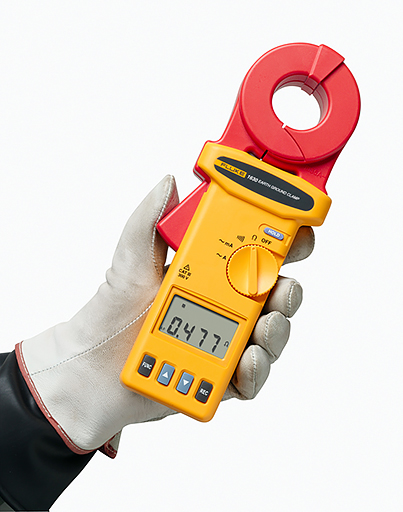

Fluke 1630-maadoitusvastuspihtimittari

Monipuolinen mittari ankariinkin olosuhteisiin



Fluke 1630-maadoitusvastuspihtimittari on rakenteeltaan pieni mutta kestävä. Sitä on helppo käyttää ankarissa olosuhteissa ja hankalissa, ahtaissa tiloissa. Puristuspihdeillä varustettu pihtimittari helpottaa silmukkavastusmittausten tekemistä ja mahdollistaa myös vuotovirtamittausten tekemisen siten, ettei mittauksen kohteena olevan laitteen virtaa tarvitse katkaista. Myös merkkiäänellä varustetun jatkuvuustestauksen voi tehdä katkaisematta mitattavan laitteen virtaa.







Fluke 1630-maadoitusvastuspihtimittaria käytettäessä maadoitusjärjestelmää ei ole tarpeen kytkeä pois käytöstä ja etsiä sopivia paikkoja maadoitussauvoille. Tämä on 1630:ssä käytettävän sauvattoman menetelmän ansiota.

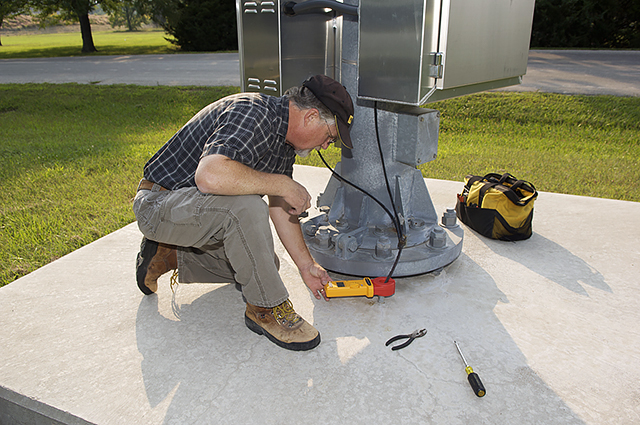

Sauvaton menetelmä säästää aikaa, ja esimerkiksi kenttähuolto, teollisuuden kunnossapito ja muut käyttäjät voivat tehdä maadoitusvastusmittauksia sellaisissa paikoissa, joissa muut mittaustavat eivät ole mahdollisia (esimerkiksi korkeajännitepylväistä, tai rakennusten sisällä).

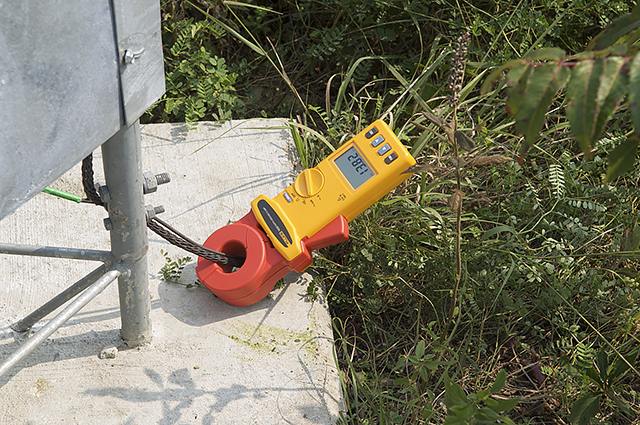

Sauvattomassa menetelmässä ei tarvita lainkaan maadoitussauvoja. Fluke 1630-maadoitusvastuspihtimittari asetetaan maadoitussauvan tai -kaapelin ympärille, jonka jälkeen virtapihdin toinen puolisko indusoi tunnetun jännitteen toisen mitatessa virran. Testeri määrittää maadoitusjärjestelmän silmukkaresistanssin automaattisesti.



Toiminnot:

  • Laaja silmukkavastusalue 0,025 Ω...1500 Ω mahdollistaa käytön monenlaisissa käyttötarkoituksissa.
  • Leukojen aukeama 35 mm maadoitusjohdinten ja/tai tasapotentiaalisten avokiskojen testaamiseen.
  • Vuotovirtamittaukset 0,2 mA...1000 mA, ilman virran katkaisemista, erinomainen järjestelmien vianhakuun.
  • Laaja AC-virran mittausalue 0,2 A...30 A mahdollistaa yhden mittarin käyttämisen moniin käyttötarkoituksiin.
  • Käyttäjän määrittämät HI/LO-hälytysrajat mittausten nopeaan arviointiin.
  • Kätevä Hold-toiminto mittausten tekemiseen vaikeasti tavoitettavista kohteista.
  • Aikaa säästävä muistitoiminto tallentaa mitatut arvot automaattisesti.
  • Automaattinen kalibrointi takaa tarkat mittaukset.
  • Ylikuormitussuojaus: 200 A
  • Mukana kantolaukku ja vastuksen testisilmukka
  • Paristojen kesto ≥8 tuntia (jatkuva käyttö)



Muut tiedot:

Toimintavirhe



 Viittaa käyttölämpötilaan ja on taattu kahdeksi vuodeksi.

Säilytyslämpötila



 -20 °C...60 °C

Referenssilämpötila



 23 °C ±5 °C

Säilytystilan kosteus



 suhteellinen kosteus alle 75 %

Käyttökosteus



 suhteellinen kosteus alle 85 %

Näyttö



 999, digitaalinen LCD-näyttö, erikoissymbolit

Suojaus



 IP30 standardin IEC 529/EN 60529 mukaisesti

Turvallisuus



 300 V, CAT III, ympäristöhaittaluokka 2 IEC 61010-1 ja IEC 61010-2-032

Paino



 750 g

Johtimen koko



 noin 35 mm

Mitat (pituus x leveys x syvyys)



 276 mm x 100 mm x 47 mm

Emissio



 IEC 1000 4-2, IEC 61326-I, luokka B

Immuniteetti



 IEC 61000-4-2, 8 kV (ilma), luokka A



 IEC 61000-4-3, 3 V/m, suorituskykyluokka A

Alueenvalinta



 Automaattinen

Ylikuormituksen ilmaisin



 Näytössä lukee OL (Overload)

Mittausaika



 0,5 s

Mittaustaajuus



 3,333 kHz

Pariston tyyppi



 9 V:n alkaliparisto (IEC 6 LR 61)

Pariston kesto



 ≥8 tuntia (jatkuva käyttö)

Virrankulutus



 40 mA

Alhaisen paristojännitteen ilmoitus



 Näyttösymboli



Maadoituksen silmukkavastus (automaattinen alue)

Alue



 Tarkkuus
(± % lukemasta Ω)

0,025...0,250 Ω



 ±1,5 % lukemasta ±0,02 Ω

0,250...9,999 Ω



 ±1,5 % lukemasta ±0,05 Ω

10,00...99,99 Ω



 ±2,0 % lukemasta ±0,3 Ω

100,0...199,9 Ω



 ±3,0 % lukemasta ±1,0 Ω

200,0...400,0 Ω



 ±5,0 % lukemasta ±5 Ω

400,0...600,0 Ω



 ±10 % lukemasta ±10 Ω

600,0...1500 Ω



 ±20 %

Huomaa:



 Silmukkavastus, ei induktanssia, ulkoinen magneettikenttä alle 50 A/m, ulkoinen sähkökenttä alle 1 V/m, leuat keskitettyinä johtimen ympärille.
