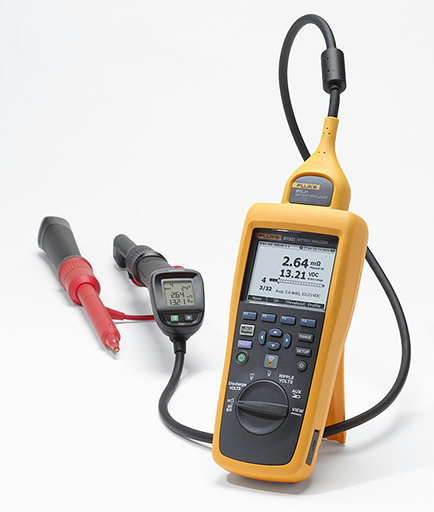

Fluke 500 -sarjan akkuanalysaattorit
Helppoa ja selkeää akkujen testausta
Fluke BT500 -sarjan akkutesterit ovat ihanteellinen työkalu kaikille, jotka huoltavat akkuja ja seuraavat niiden toimintaa sekä hakevat niistä vikoja. Testerit soveltuvat kriittisten varajärjestelmien sovelluksiin, ja sekä yksittäisten kiinteiden akkujen että akustojen tilan ja luotettavuuden valvontaan. Testereissä on suuri joukko erilaisia toimintoja tasajännitteen ja resistanssin mittauksesta aina täydelliseen kunnonvalvontaan ja -testaukseen, joka voidaan tehdä käyttämällä automaattista toimintojonomoodia. Mittapäähän on mallista riippuen integroitu IR-lämpötilamittaus.
500-sarjan analysaattorit BT510, BT520 ja BT521) soveltuvat monenlaiseen käyttöön, erityisesti Li-Ion-, AGM-, geeli- ja märkäkennoisten lyijyhappoakkujen testaamiseen.
Ominaisuuksia:
- Kaikki oleelliset mittaukset kuten akun resistanssi, tasa- ja vaihtojännite, häiriö- eli rippelijännite, taajuus, ja akun lämpötila
- Sekvenssimittaus: automaattinen testijono sisältäen jännitteen ja resistanssin (sekä mahdollisesti BTL21-mittapäällä tehtävän lämpötilamittauksen)
- Kattava loggaus: kaikki mitatut arvot tallennetaan automaattisesti testauksen aikana ja niitä voidaan tarkastella laitteessa ennen siirtoa ulkoiseen analyysiin
- Optimoitu käyttöliittymä: nopea, opastava käyttöönottotoiminto varmistaa, että mittaat koko ajan oikeaa tietoa, lisäksi audiovisuaalinen palaute vähentää virheellisesti tehtyjen mittausten riskiä
- Kynnysarvon vertailu: voit määritellä resistanssille ja jännitteelle useita referenssiarvoja ja kynnyksiä
- Ergonomiset mittausjohdot: kaksijohtimiset ja kestävät koaksiaali-Kelvin -mittapäät tallennusnapilla lyhentävät mittauksen kestoa ja lisäävät mittaustyön tehokkuutta
- Mittausjohtojen jatkot: mittapäät ylettävät pidemmälle hankaliinkin paikkoihin

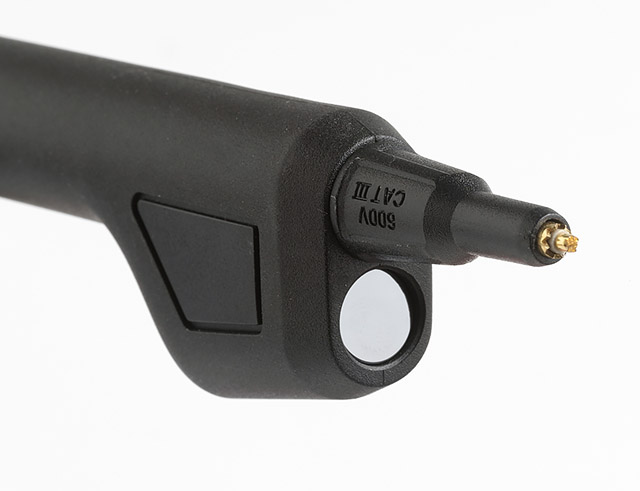

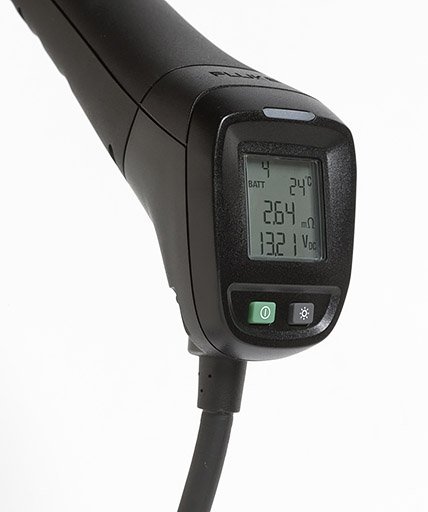

- Älykkäät mittapäät: mallien BT520 ja BT521 mukana tulevissa mittapäissä on sisäänrakennettu LCD-näyttö (BT521:ssä myös infrapunalämpötila), valaisin, audiopalautetoiminto sekä jännite- ja lämpötilalukemien loggaus joko automaattisesti tai tallennusnappia käyttämällä
- Kehittynyt mittausdatan analysointi: vertailet helposti trendejä, analysoit tuloksia ja laadit raportteja mukana toimitetulla akkujen hallinnointiohjelmalla
- Raportointi: voit laatia pdf-muotoisia raportteja PC-ohjelmistolla (graafinen analyysi ja datan taulukointi) tai lähettää nopeasti mittaustulokset sähköpostitse mobiilisovelluksella
- Langaton teknologia: mittausdatan lataus ja etänäyttö langattomasti (soveltuvilla laitteilla ja ohjelmistoilla)
- Toiminta-aika: yli 8 h jatkuvaa käyttöä laitteen omalla 7.4 V / 3 000 mAh akulla
- USB-portti tietojen nopeaan lataamiseen ulkoiseen PC-ohjelmistoon
- Turvaluokitus: CAT III 600 VAC / 1 000 VDC CAT II
Mahdollisia käyttökohteita:
Kriittiset järjestelmät kuten sairaalat, lentokentät, pankit, datakeskukset, puolustusvoimat, TV- ja yleisradiotoiminta, öljy- ja kaasuteollisuus, rautatiet ja metrot, DC-järjestelmän tuulivoimalat, hätävalaistus ja -ilmanvaihto, kunnossapito sekä UPS-järjestelmien ylläpito ja huolto
Toimitussisällöt:
BT510: BT510 Akkuanalysaattori, BTL10 mittajohdot, magneettiripustin, kalibrointivastus (nolla ohmia), BC500 AC-laturi, BTL-A mittapääadapteri, pehmeä kantolaukku, 2x lyhyt mittapään suojus, 2x lisämittapää, AC-verkkojohto |
BT520: BT520 Akkuanalysaattori, BTL20 älykkäät mittajohdot ja jatkot (ei lämpötilamittausta), , BTL10 mittajohdot, magneettiripustin, olkapäähihna, kalibrointivastus (nolla ohmia), BC500 AC-laturi, BTL-A mittapääadapteri, TL175 mittajohdot, iso pehmeä kantolaukku, 4x lyhyt mittapään suojus, 2x lisämittapää, 2x mittapään valo, 100x paperisia akkutarroja, AC-verkkojohto |
BT521: BT521 Akkuanalysaattori, BTL21 älykkäät mittajohdot ja jatkot lämpötilamittauksella, BTL10 mittajohdot, magneettiripustin, olkapäähihna, kalibrointivastus (nolla ohmia), BC500 AC-laturi, BTL-A mittapääadapteri, i410-virtapihti, TL175 mittajohdot, iso pehmeä kantolaukku, 4x lyhyt mittapään suojus, 2x lisämittapää, 2x mittapään valo, 100x paperisia akkutarroja, AC-verkkojohto |
Vakiovarusteet:
Laite |
Määrä |
BT-510 |
BT-520 |
BT-521 |
Mittalaite |
1 |
● |
● |
● |
Kalibrointivastus (nolla ohmia) |
1 |
● |
● |
● |
Perusmittajohdot (sarja) |
1 |
● |
● |
● |
Yleismittarijohdot |
|
● |
● |
● |
Mittapään valo |
2 |
|
● |
● |
Interaktiivinen kahva (sarja) |
1 |
|
● |
● |
Lyhyt mittapää ja jatkot, ei lämpötilamittausta (sarja) |
1 |
|
● |
|
Lyhyt mittapää ja jatkot lämpötilamittauksella (sarja) |
1 |
|
|
● |
AC/DC-virtapihti |
1 |
|
|
● |
7.4V 3000mAh Lithium-ion akku |
1 |
● |
● |
● |
AC-laturi |
1 |
● |
● |
● |
Vakio mini-b USB -kaapeli (pituus: 1m) |
1 |
● |
● |
● |
Olkahihna |
1 |
● |
● |
|
Vyölenkki |
1 |
● |
● |
● |
Magneettiripustin |
1 |
● |
● |
● |
FlukeView® Battery Analyzer-ohjelmisto (CD) sisältäen USB-ajurin ja käyttöohjeet |
1 |
● |
● |
● |
Printattu dokumentti (sarja) |
1 |
● |
● |
● |
Pehmeä kantolaukku |
1 |
● |
● |
● |
Varasulake |
2 |
● |
● |
● |
Paperinen akkutarra |
100 |
|
● |
● |
Vaihdettava mittakärki |
2 |
● |
● |
● |
Lyhyet mittapään suojukset |
|
● |
● |
● |
Akkuanalysaattoreilla on 3 vuoden takuu, lisävarusteilla (poislukien mittakärjet ja mittapäiden suojukset) 1 vuosi.
Tekniset tiedot (englanniksi):
Functions |
Range |
Resolution |
Accuracy |
BT510 |
BT520 |
BT521 |
|
Battery resistance1 |
3 mΩ |
0.001 mΩ |
1% + 8 |
● |
● |
● |
|
30 mΩ |
0.01 mΩ |
0.8% + 6 |
● |
● |
● |
||
300 mΩ |
0.1 mΩ |
0.8% + 6 |
● |
● |
● |
||
3000 mΩ |
1 mΩ |
0.8% + 6 |
● |
● |
● |
||
VDC |
6 V |
0.001 V |
0.09% + 5 |
● |
● |
● |
|
60 V |
0.01 V |
0.09% + 5 |
● |
● |
● |
||
600 V |
0.1 V |
0.09% + 5 |
● |
● |
● |
||
1000 V |
1 V |
0.09% + 5 |
|
|
● |
||
VAC (45 Hz to 500 Hz with 800 Hz filter) |
600 V |
0.1 V |
2% + 10 |
● |
● |
● |
|
Frequency (displayed with VAC and AAC)2 |
500 Hz |
0.1 Hz |
0.5% + 8 |
● |
● |
● |
|
AC voltage ripple (20 KHz Max) |
600 mV |
0.1 mV |
3% + 20 |
● |
● |
● |
|
6000 mV |
1 mV |
3% + 10 |
● |
● |
● |
||
ADC/AAC (with accessory Fluke i410) |
400 A |
1 A |
3.5% + 2 |
|
|
● |
|
Temperature |
0°C to 60°C |
1°C |
2°C (4°F) |
|
|
● |
|
Meter mode |
999 records for each measurement position with time stamp |
||||||
Sequence mode |
Up to 100 profiles and 100 profile templates (Each profile stores up to 450 batteries) with time stamp |
||||||
1. The measurement is based on AC injection method. The injected source signal is < 100 mA, 1 kHz. |
|||||||
Measurement Modes |
BT510 |
BT520 |
BT521 |
|
|
|
|
Resistance (mΩ) |
● |
● |
● |
|
|
|
|
Battery voltage |
● |
● |
● |
|
|
|
|
Voltage DC |
● |
● |
● |
|
|
|
|
Voltage AC and frequency (Hz) |
● |
● |
● |
|
|
|
|
Ripple volt |
● |
● |
● |
|
|
||
Temperature of negative battery post |
|
|
● |
|
|
||
DC and AC current (and frequency) |
|
|
● |
|
|
||
DMM mode |
● |
● |
● |
|
|
||
Sequence mode |
|
● |
● |
|
|
|
|
Discharge measurement mode |
● |
● |
● |
|
|
|
|
Automatic measurement save |
● |
● |
● |
|
|
||
Wireless commumcation |
|
|
● |
|
|
||
Memory view |
● |
● |
● |
|
|
|
|
General Specifications |
|||||||
Size (H x W x D) |
22 x 10.3 x 5.8 cm (9 x 4 x 2 in) |
||||||
Weight |
850 g (1.9 lb) |
||||||
Screen dimensions |
7.7 x 5.6 cm (3 x 2.2 in) |
||||||
Interface |
USB mini |
||||||
Environment Specifications |
|||||||
Operating temperature |
0°C to 40°C |
||||||
Storage temperature |
-20°C to 50°C |
||||||
Lithium-ion battery charging temperature |
0°C to 40°C |
||||||
Operating humidity |
Non-condensing (10°C) |
||||||
≤ 80% RH (at 10°C to 30°C) |
|||||||
≤ 75% RH (at 30°C to 40°C) |
|||||||
Operating altitude |
Sea level to 2000 meters |
||||||
Storage altitude |
Sea level to 12,000 meters |
||||||
IP rating |
IP40 |
||||||
Radio |
FCC Class A |
||||||
Vibration requirements |
MIL-PRF-28800F: Class 2 |
||||||
Drop test requirements |
1 meter |
||||||
Temperature coefficients |
Add 0.1 x specified accuracy for each degree C above 28°C or below 18°C |
||||||
Safety compliance |
600 V CAT III |
||||||
EMC |
IEC 61326 |
||||||
ROHS |
China, Europe |
||||||
Protection class 2 |
Pollution Degree II |
||||||
Battery compliance |
UN38.3 |
||||||
UL2054 |
|||||||
IEC62133 |
|||||||
2 G per IEC68-2-26, 25 G, and 29 |
Lisävarusteet:
BTL10 – peruslaitteen mittapäät |
BTL20 – älykkäät mittajohdot ja jatkot (ei lämpötilamittausta) |
BTL21 – älykkäät mittajohdot ja jatkot lämpötilamittauksella |
BTL-A – jännite/virta mittapääadapteri |
BC500 AC -laturi |
BP500 Lithium-ion akku, 7.4V 3000mAh |
BT500-PROBE-TIP, 10x vaihdettavia mittakärkiä, 2x pitkä mittapään suojus, 2x lyhyt mittapään suojus |
i410 -virtapihti |
