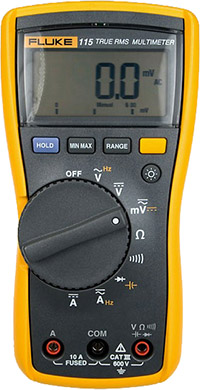

Fluke 115 -sähköyleismittari

Sähkömiesten suunnittelema – Fluken valmistama



Fluke 115 on kompaktin kokoinen, nopeaan ja vaivattomaan kentällä tapahtuvaan vianhakuun sopiva True RMS -sähköyleismittari. Se soveltuu monenlaisiin sähkö- ja elektroniikkatestauksiin. Mittarissa on digitaalinen 6000 lukeman näyttö, joka päivittyy 4 kertaa sekunnissa.

Tällä mittarilla on kolmen vuoden takuu ja pariston käyttöikä on 400 tuntia.

Tutustu myös Fluken muihin yleismittarimalleihin!



Toiminnot:



  • Suuri, valkoinen LED-taustavalo helpottaa työskentelyä hämärässä
  • Vastus ja jatkuvuus
  • Min/max/keskiarvo -tallennus signaalivaihteluiden tallentamiseen
  • CAT III 600 V -turvaluokitus

Turvastandardien mukaisuus:

Kaikki tulot on suojattu CE IEN 61010-1 CAT III 600 V -luokituksen mukaisesti. UL-, CSA-, TÜV- ja VDE-listattu.





Tekniset tiedot:

Liittimen ja maan välinen suurin jännite



 600 V

Suojaus jännitepiikeiltä



 6 kV:n huippu, IEC 61010-1 600 V CAT III, ympäristöhaittaluokka 2

Näyttö

Digitaalinen:

 6 000 lukemaa, päivitys neljä kertaa sekunnissa

Analogiasteikko



 33 segmenttiä, päivitys 32 kertaa sekunnissa

Käyttölämpötila



 -10 °C...+50 °C

Säilytyslämpötila



 -40 °C...+60 °C

Paristojen tyyppi



 9 V:n alkaliparisto, NEDA 1604A/IEC 6LR61

Paristojen käyttöikä



 400 tuntia (ilman taustavaloa)



Tarkkuustiedot

DC-millivoltit

Alue:

 600,0 mV

Erottelukyky:

 0,1 mV

Tarkkuus:

 ±([% lukemasta] + [lukemaa]): 2,0 % + 3

DC-voltit

Alue/erottelukyky:

 6,000 V/0,001 V

Alue/erottelukyky:

 60,00 V/0,01 V

Alue/erottelukyky:

 600,00 V/0,1 V

Tarkkuus:

 ±([% lukemasta] + [lukemaa]): 0,5 % + 2

AC-millivoltit1 true-RMS

Alue:

 600,0 mV

Erottelukyky:

 0,1 mV

Tarkkuus:

 1,0 % + 3 (dc, 45 Hz...500 Hz) 2,0 % + 3 (500 Hz...1 kHz)

AC-voltit1 true-RMS

Alue/erottelukyky:

 6,000 V/0,001 V

Alue/erottelukyky:

 60,00 V/0,01 V

Alue/erottelukyky:

 600,0 V/0,1 V

Tarkkuus:

 1,0 % + 3 (dc, 45 Hz...500 Hz) 2,0 % + 3 (500 Hz...1 kHz)

Jatkuvuus

Alue:

 600 Ω

Erottelukyky:

 1 Ω

Tarkkuus:

 Äänimerkki käytössä <20 Ω, pois käytöstä >250 Ω, havaitsee 500 μs:n tai pidemmät avoimet piirit tai oikosulut.

Ohmi

Alue/erottelukyky:

 600,0 Ω/0,1 Ω

Alue/erottelukyky:

 6,000 kΩ/0,001 kΩ

Alue/erottelukyky:

 60,00 kΩ/0,01 kΩ

Alue/erottelukyky:

 600,0 kΩ/0,1 kΩ

Alue/erottelukyky:

 6,000 MΩ/0,001 MΩ

Tarkkuus:

 0,9 % + 1

Alue/erottelukyky:

 40,00 MΩ/0,01 MΩ

Tarkkuus:

 1,5 % + 2

Dioditestaus

Alue/erottelukyky:

 2,00 V/0,001 V

Tarkkuus:

 0,9 % + 2

Kapasitanssi

Alue/erottelukyky:

 1000 nF/1 nF

Alue/erottelukyky:

 10,00 μF/0,01 μF

Alue/erottelukyky:

 100,0 μF/0,1 μF

Alue/erottelukyky:

 9999 μF/1 μF

Alue/erottelukyky:

 100 μF...1000 μF

Tarkkuus:

 1,9 % + 2

Alue/erottelukyky:

 >1000 μF

Tarkkuus:

 5 % + 20 %

LoZ-kapasitanssi

Alue:

 1 nF...500 μF

Tarkkuus:

 10 % + 2 tyypillistä

AC-ampeerit, true-RMS (45...500 Hz)

Alue/erottelukyky:

 6,000 A/0,001 A

Alue/erottelukyky:

 10,00 A/0,01 A

Tarkkuus:

 1,5 % + 3



 20 A:n jatkuva ylikuormitus 30 sekunnin ajan enint.

DC-ampeerit

Alue/erottelukyky:

 6,000 A/0,001 A

Alue/erottelukyky:

 10,00 A/0,01 A

Tarkkuus:

 1,0 % + 3



 20 A:n jatkuva ylikuormitus 30 sekunnin ajan enint.

Hz (V- tai A-tulo)2

Alue/erottelukyky:

 99,99 Hz/0,01 Hz

Alue/erottelukyky:

 999,99 Hz/0,1 Hz

Alue/erottelukyky:

 9,999 kHz/0,001 kHz

Alue/erottelukyky:

 50 kHz / 0,01 kHz

Tarkkuus:

 0,1 % + 2

Huomautukset:
1) Kaikki AC-jännitealueet on määritetty 1...100 %:n alueella. Koska 1 %:n aluetta pienempiä tuloja ei ole mainittu, on normaalia, että tämä ja muut true-RMS-mittarit näyttävät muuta kuin nollalukemaa, kun johtimet ovat irrotettuina virtapiiristä tai oikosulussa keskenään. Jännitteenmittauksessa muotokerroin ≤3, kun 4000 lukemaa, ja laskee lineaarisesti 1,5:een asteikon ääripäässä. AC-jännitteen mittaaminen on AC-kytketty. Auto-V LoZ ja AC mV ovat DC-kytkettyjä.
2) Taajuus on AC-kytketty; AC-jännite: 5 Hz...50 kHz.

Mekaaniset ja yleiset tiedot

Koko



 167 x 84 x 46 mm

Paino



 550 g

Takuu



 3 vuotta
