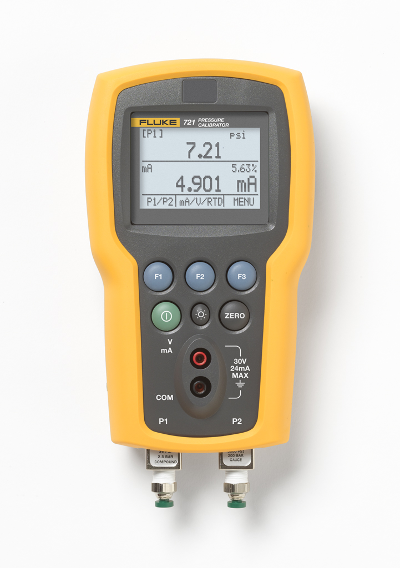

Fluke 721 -tarkkuuspainekalibraattori

Ihanteellinen työkalu kaasumittauksiin



Fluken 721 -mallin sähköisellä tarkkuuspainekalibraattorilla ratkaiset ihanteellisesti kaasujen laskutus- ja myyntimittaustehtävät. Voit lämpötilan lisäksi mitata ja kalibroida paine-eroja sekä staattista painetta yhtä aikaa kahden erotetun paineanturin avulla.



Toiminnot:

  • Fluke 721-kalibraattoriin voidaan valita joko 16 psi:n (1,1 bar) tai 36 psi:n (2,48 bar) matalapaineanturi ja lisätä sitten jokin 7:stä korkeapainealueesta, joita ovat 100, 300, 500, 1000, 1500, 3000 tai 5000 psi (6,9, 20, 24,5, 69, 103,4, 200, 345 bar).
  • Ihanteellinen kaasuvirtauksen kalibrointiin laskutus- ja myyntimittaussovelluksissa
  • Kaksi erotettua, ruostumattomasta teräksestä valmistettua paineanturia, 0,025 %:n tarkkuus
  • Pt100 RTD-tulo lämpötilamittauksia varten, tarkkuus jopa 0.1°C (vaatii 720RTD -lisävarustemittapään)
  • Mittaa 4...20 mA:n signaaleja
  • Sisäistä 24 V:n silmukkajännitteensyöttöä voi käyttää testattavan lähettimen sähköistykseen
  • Mittaa jopa 30 VDC, tarkista 24 V:n silmukkajännitteensyöttö
  • Lämpötilan kompensointi parantaa tarkkuutta kenttäkäytössä
  • Kytkintesti molemmissa painetuloissa tai ulkoisella painemoduulilla
  • Voit laajentaa paineen mittausaluetta liittämällä ulkoisen 700-sarjan painemoduulin (29 erilaista)
  • Suuri taustavalaistu graafinen näyttö näyttää jopa kolme arvoa samanaikaisesti
  • Voita tallentaa viiden laitteen asetukset uudelleenkäyttöä varten



Tekniset tiedot, 1 vuosi

Matalapaineanturi

Alue

Erottelukyky

Tarkkuus

-14...+16 psi,
-0,97...1,1 bar

0,001 psi,
0,0001 bar

0,025 % koko asteikosta

Korkepaineanturi

-12...+100 psi,
-0,83...6,9 bar

0,01 psi,
0,0001 bar

0,025 % koko asteikosta

Yleiset tiedot

Laiteasetusten käyttö, recall

Viimeksi käytetty käynnistettäessä

Ympäristö

Käyttölämpötila -10...+50 °C
Varastointilämpötila (ilman paristoja) -20...+60 °C

Korkeus merenpinnasta

2000 metriä

Kotelointi

IP-40

Laitteen käyttöjännite

6,0 VDC

Paristojen kesto

>35 tuntia, tyypillinen käyttö

Tarvittavat paristot

(4) AA-paristoa

Mitat (KxLxS)

20 cm x 11 cm x 5,8 cm

Paino

0,539 kg

Liittimet/portit, paine

Kaksi, 1/8 tuuman NPT, 700P-sarjan painemoduuli, vastusanturi

Sähköiset- ja lämpötilamittaukset, 1 vuosi

Toiminto

Alue

Erottelukyky

Tarkkuus

mA-mittaus

0 - 24 mA

0,001 mA

±0,015 % lukemasta
±0,002 mA

VDC-mittaus

0...30 VDC

0,001V

±0,015 % lukemasta
±0,002V

*Lämpötilamittaus (vastusanturi/ohmia)

-40...150 °C

0,01 °C

±0,015 % lukemasta
±0,02 ohmia
±0,1 °C
Epätarkkuus yht. ±0,25 °C
käytettäessä 720-vastusanturia (lisävaruste)

Silmukkajännitteensyöttö

24 V

Ei ole

24 mA @ 24 V

*Lämpötilan mittaukseen tarvitaan lisävarusteena saatava Fluke-720RTD (Pt-100-anturi)

Lämpötilan vaikutus

15–35 °C:n lämpötilalla ei ole vaikutusta toimintojen tarkkuuteen

Lisää +0,002 % täydestä asteikosta / °C, jos käyttölämpötila ei ole alueella 15–35 °C

Käytettävissä olevat paineyksiköt

psi, bar, mbar, kPa, kgcm2, cmH 2O@4 °C, cmH 2O@20 °C, mH 2O@4 °C, mH 2O@20 °C, inH 2O@4 °C, inH2O@20 °C, inH 2O@60 °F, mmHg@0°C, inHg@0 °C, ftH 2O@4 °C, ftH 2O@20 °C, ftH 2O@60 °F
