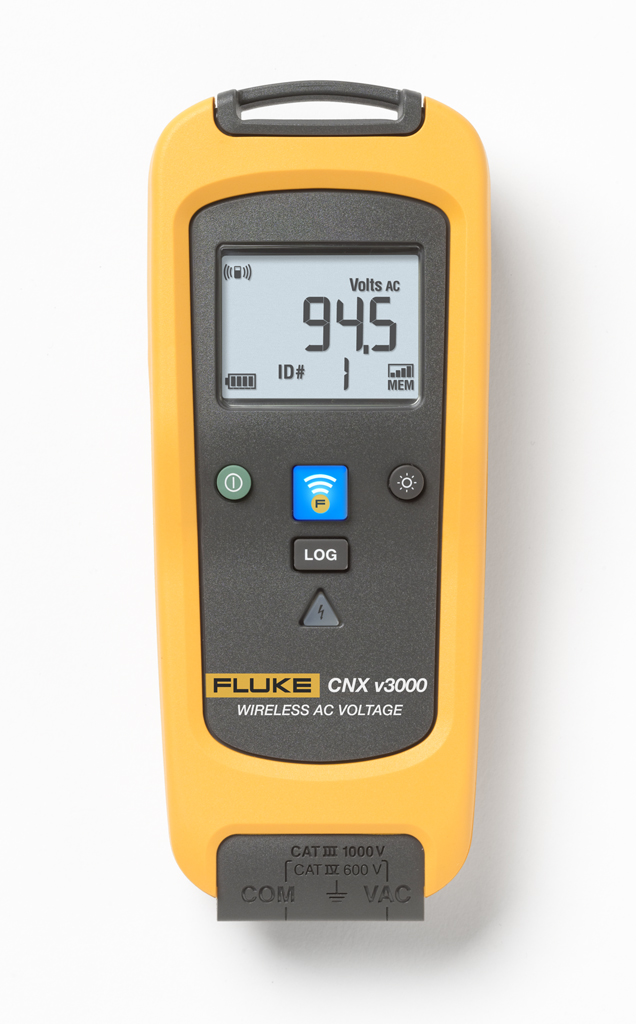

Fluke CNX v3000 langaton AC-jännitemoduuli

Lähettää True RMS AC-jännitemittaukset langattomasti CNX-yleismittariin



Voit liittää  langattoman CNX v3000-AC -jännitemoduulin mittauspisteeseen ja tarkastella tuloksia jopa 20 metrin päästä langattoman CNX-yleismittarin avulla. CNX 3000-yleismittariin voi tallentaa jopa 65 000 aikaleimattua min/max/avg -lukemaa, joten mitään ei tarvitse enää kirjoittaa muistiin.

Se, että voit tarkastella mittaustuloksia ja lukemia kaukana mittauspisteestä, edistää myös turvallisuutta. Voit mitata vaikkapa liikkuvia laitteita siten, että ainoastaan mittaava moduuli on lähellä itse laitetta.



Langattoman CNX v3000 -jännitemoduulin ominaisuudet:

  • AC-jännitemittaukset (True-RMS) 1000 V:iin asti
  • ±1 % tarkkuus 500 Hz:iin asti, ±2 % tarkkuus 1 kHz:iin asti
  • Muistitilaa 65 000 lukemalle
  • Taustavalaistu näyttö
  • CAT IV 600 V, CAT III 1000 V; IP42



Langattomalla CNX-järjestelmällä voi seurata jopa 10 mittausmoduulia samanaikaisesti. Tulokset voi lähettää tietokoneeseen analysointia varten.



Tekniset tiedot:

AC-jännite
Alue ¹ Erottelukyky Tarkkuus ² ³
45...500 Hz 500 Hz...1 kHz
6,000 V 0,001 V 1,0 % + 3 2,0 % + 3
60,00 V 0,01 V
600,0 V 0,1 V
1000 V 1 V
¹ Kaikki AC-jänniteasteikot määritetään 1 %:n asteikosta 100 %:n asteikkoon.
² Muotokerroin on ≤3 täydellä asteikolla aina 500 V:iin saakka. Se pienenee lineaarisesti arvoon ≤1,5 jännitteellä 1000 V.
³ Lisää muille kuin siniaaltomuodoille –(2 %:n lukema + 2 %:n täysi asteikko) normaali, muotokertoimille korkeintaan 3.



Yleiset tiedot

Taustavalaistu LCD-näyttö

3½ lukemaa, 6 000 mittausta, päivitystaajuus 4 kertaa sekunnissa

Paristojen tyyppi

2 AA, NEDA 15 A, IEC LR6

Paristojen kesto

400 h

Muisti

Tallentaa enintään 65 000 lukemaa

Vapaa kuunteluväli

5 sekunti

RF-tietoliikenne

2,4 GHz:n ISM-alue

RF-kantama

20 m

Käyttölämpötila

-10...+50 °C

Säilytyslämpötila

-40...+60 °C

Käyttökosteus

90 % lämpötilassa 35 °C, 45 % lämpötilassa 40 °C, 45 % lämpötilassa 50 °C

EMC

EN 61326-1:2006

Käyttöturvallisuus

EN/IEC 61010-1:2010 1000 V:iin asti, mittausluokka (CAT) III
600 V mittausluokka (CAT) IV EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008

Ympäristöhaittaluokka

2

Lämpötilakerroin

0,1 X (määritetty tarkkuus) / °C (<18 °C tai >28 °C)

Turvaluokitus

CAT IV 600 V, CAT III 1000 V

Sertifikaatit

CSA, FCC T68-FWCS IC:6627A-FWCS

Kotelointiluokka (IP-luokitus)

IP42

Koko (K x L x S)

16,5 x 6,35 x 3,56 cm (6,5 x 2,5 x 1,4 in)

Paino

0,22 kg (8 oz)
