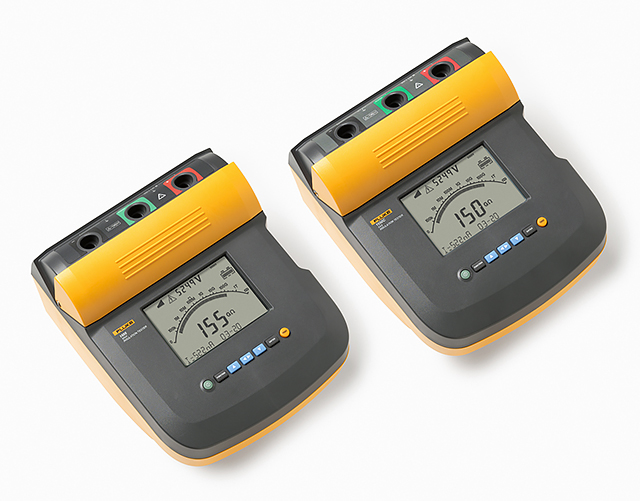

Fluke 1555/1550C -eristysvastustesterit
Täydelliset kunnossapidon työkalut
Laitteiden ominaisuuksia:
- Digitaalinen eristysvastuksen testaaminen aina 10 kV asti
- Ihanteellinen kytkinten, moottorien, generaattorien, kaapeleiden ja muiden korkeajännitelaitteiden testaamiseen
- Koko alue ja kaikki jännitteet IEEE 43-2000 mukaisesti, luokkaransa paras 3 vuoden takuu, CAT IV 600 V -luokitus
- Mittausten tallennus ja PC-rajapinta tekevät 1555:stä ja 1550C:stä täydelliset työkalut ennakoivaan ja ehkäisevään kunnossapitoon – voit etsiä ongelmat ja potentiaaliset laitehäiriöt ennen kuin ne tapahtuvat
Tekniset tiedot:
- Testerin kalibrointi on voimassa normaaliolosuhteissa (0 °C … 35 °C) yhden vuoden ajan. On kuitenkin huomioitava, että käyttö normaalista poikkeavissa olosuhteissa huonontaa tarkkuutta seuraavan kaavan mukaan: –20 °C … 0 °C sekä 35 °C … 50 °C on lisättävä ± 0,25 % per °C; paitsi 20 % alueella on lisättävä ± 1 % per °C
Lisätiedot (englanniksi):
Insulation resistance measurement |
||
Test voltage (dc) |
Range (dc) |
Accuracy (± reading) |
250 V | < 200 kΩ 200 kΩ to 5 GΩ 5 GΩ to 50 GΩ > 50 GΩ |
unspecified 5 % 20 % unspecified |
500 V | 200 kΩ 200 kΩ to 10 GΩ 10 GΩ to 100 GΩ > 100 GΩ |
unspecified 5 % 20 % unspecified |
1000 V | < 200 kΩ 200 kΩ to 20 GΩ 20 GΩ to 200 GΩ > 200 GΩ |
unspecified 5 % 20 % unspecified |
2500 V | < 200 kΩ 200 kΩ to 50 GΩ 50 GΩ to 500 GΩ > 500 GΩ |
unspecified 5 % 20 % unspecified |
5000 V | < 200 kΩ 200 kΩ to 100 GΩ 100 GΩ to 1 TΩ > 1 TΩ |
unspecified 5 % 20 % unspecified |
10000 V (1555 only) |
< 200 kΩ 200 kΩ to 200 GΩ 10 GΩ to 2 TΩ > 2 TΩ |
unspecified 5 % 20 % unspecified |
Bar graph range | 0 to 1 TΩ | |
Insulation test voltage accuracy | -0 %, +10 % at 1 mA load current | |
Induced ac mains current rejection | 2 mA maximum | |
Charging rate for capacitive load |
5 seconds per μF |
|
Discharge rate for capacitive load |
1.5 s/μF |
|
Leakage current measurement |
Range: 1 nA to 2 mA |
Accuracy: ± (5 % + 2 nA) |
Capacitance measurement |
Range: 0.01 uF to 15.00 μF |
Accuracy: ± (15 % rdg + 0.03 μF) |
Timer |
Range: 0 to 99 minutes |
Resolution Accuracy: |
Live circuit warning |
Warning Range: |
Voltage Accuracy: |
General specifications |
|
Display | 75 mm x 105 mm |
Power | 12 V lead-acid rechargeable battery, Yuasa NP2.8-12 |
Charger Input (AC) | Charger Input (AC) 85 V to 250 V ac 50/60 HZ 20 VA |
This Class II (double insulated) instrument is supplied with a Class 1 (grounded) power cord. The protective earth terminal (ground pin) is not connected internally. The extra pin is for added plug retention only. | |
Dimensions | 170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in) |
Weight | 3.6 kg (7.94 lb) |
Temperature (operating) | -20 ºC to 50 ºC (-4 ºF to 122 ºF) |
Temperature (storage) | -20 ºC to 65 ºC (-4 ºF to 149 ºF) |
Humidity | 80 % to 31 ºC decreasing linearly to 50 % at 50 ºC |
Altitude | 2000 m |
Enclosure sealing | IP40 |
Input overload protection | 1000 V ac |
Electromagnetic compatibility | EN 61326 |
Certifications | |
Safety compliance | CAT III 1000 V, CAT IV 600 V |
Pollution degree | 2 |
