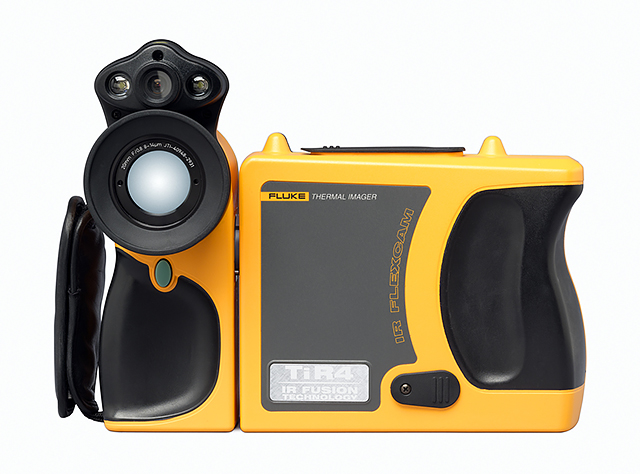

Fluke TiR3FT- ja TiR4FT-lämpökamerat

Suunniteltu ammattilaisille, jotka tarvitsevat optimiratkaisuja teollisuuden ja rakennusten vianhakuun



Fluke TiR3- ja TiR4 -kameroissa on alan johtava lämpöherkkyys. Fluke IR-Fusion-tekniikka tallentaa sekä valo- että lämpökuvan ja asettaa ne tarkasti toisiinsa nähden, mikä tarkentaa näkymää kaikilla etäisyyksillä.



Käyttösovelluksia:

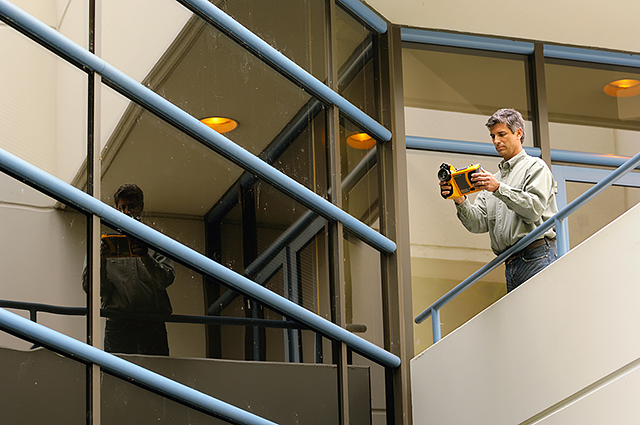

  • Kattojen tarkastukset – Märän eristyksen paikantaminen tasakattoisissa rakennuksissa nopeasti ja tehokkaasti. Vaurioituneiden kattorakenteiden osien paikantaminen ja korjaaminen, ennen kuin koko katto on vaurioitunut
  • Energiatarkastukset – Asuin- ja liiketilojen lämpöeristyksen tarkistukset lämpöpunakuvien avulla. Paranna asuintalojen ja muiden rakennusten lämmönpitävyyttä paikallistamalla lämpökuvien avulla lämpöhukka ja kylmän ilman kertyminen rakennukseen. Lämpökuvauksella voi selvittää myös kosteuskertymät, betonin kunnon sekä lämmitysjärjestelmän ilmanvaihto-ongelmat
  • Homekorjaukset – Estä homevauriot paikantamalla kosteuden aiheuttajat, jotka muuten jäisivät huomaamatta. Infrapunamittaus on nopein ja tehokkain tapa tehdä täydellisen kattava kosteustarkastus





Toiminnot:

  • Alan johtava lämpöherkkyys – jopa 0,05 °C NETD (TiR4) – takaa hyvän erottelukyvyn ja äärimmäisen laadukkaat kuvat.
  • IR-Fusion®-tekniikalla luodaan automaattisesti yhdistelmäkuvia valokuvista ja lämpökuvista. Lämpökuvan paljastamat ongelmakohdat löytyvät nopeasti, sillä valokuvasta näkee sijainnin selkeästi. IR-Fusion on kaikissa malleissa.
  • 180° kääntyvä nivelletty linssi sopii esteen ohi kuvaamiseen.

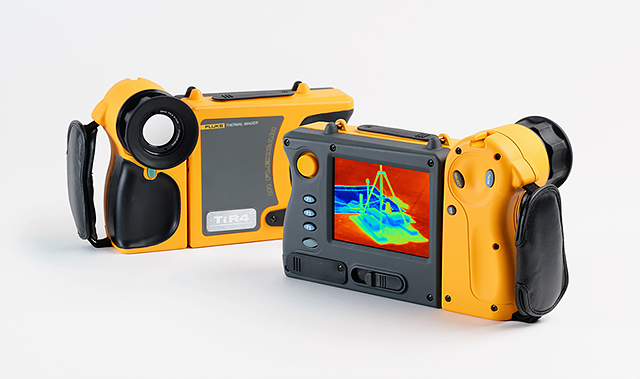

  • Suuri, 5 tuuman tarkka, suurikontrastinen näyttö.
  • Vanadium Oxide -ilmaisinmatriisi (320 x 240 pikseliä) ja 20 mm:n huippuluokan germaniumlinssi, jossa jatkuva tarkennus yhdellä sormella, takaavat ainutlaatuisen tarkat kuvat.
  • Ammattilaistasoinen SmartView™-raportointiohjelmisto tuottaa nopeita, helposti mukautettavia raportteja sekä korkealaatuiset kuva-analyysit. Lisäksi saat ilmaiset ohjelmistopäivitykset tuotteen käyttöiän ajan.
  • Kamerassa on Windows CE -käyttöliittymä, jota on helppo ja luonteva käyttää.



Mallit:

  • Fluke TiR3/FT-20 – IR FlexCam BD -lämpökamera FUSION
  • Fluke TiR4/FT-20 – IR FlexCam BD -lämpökamera FUSION

7,5 Hz:n malleja on saatavana tietyillä alueilla. Lisätietoja saat liikkeestämme.





Tekniset tiedot:

TiR-sarja*

Suorituskyky

VOx FPA -ilmaisimen koko

 320 x 240 - TiR3, TiR4



 160 x 120 - TiR2

Ilmaisimen kuvanopeus (Hz)*

 60 - TiR3, TiR4



 30 - TiR2

Näkökenttä (FOV)

 23º vaaka x 17º pysty

Spatiaalinen erottelukyky (IFOV)

 1,30 mrad - TiR3, TiR4



 2,60 mrad - TiR2

Pienin tarkennusetäisyys

 0,15 m

Lämpöherkkyys (NETD)

 ≤0,05 °C 30 °C:ssa – TiR4



 ≤0,07 °C 30 °C:ssa – TiR3, TiR2

Tarkennus

 SmartFocus: jatkuva tarkennus yhdellä sormella

Lämpötila

Kalibroitu lämpötila-alue

 -20 ˚C...100 ˚C

Täysin radiometrinen

 76 800 kalibroitua pikseliä (TiR2:ssa 19 200)

Tarkkuus

 ±2 °C tai 2 %

Säädettävä emissiokerroin

 0,1...1,0 (jakoväli 0,01)

Mittaustilat

 TiR2/TiR4 – keskipiste, keskikenttä (alueen min/max/avg), siirrettävät mittapisteet/-kentät, käyttäjän määrittämät kentät/huomautukset, lämpökäyrät, automaattinen kylmän ja kuuman pisteen paikallistaminen, hälytyslämpötilat väreissä
TiR3 – keskipiste, keskikenttä (alueen min/max)

Näyttö

Digitaalinen näyttö

 5 tuuman LCD-näyttö

Video-ulostulo

 RS170 EIA/NTSC tai CCIR/PAL, komposiittivideo

Väripaletit

 Harmaasävy, käänteinen harmaasävy, sini-puna, suuri kontrasti, kuuma metalli, rautasävy, ruskea, käänteinen ruskea

LCD-taustavalo

 LCD-värinäyttö, näkyy selkeästi myös kirkkaassa auringonvalossa

Muu

Ohjelmisto vakiovarusteena

 SmartView™

Tallennuspaikat

 yli 1000 lämpökuvaa Compact Flash -muistikortille (512 Mt Flash-muistia)

Laserkohdistin

 Kyllä

Sisäänrakennettu digitaalikamera

 Kyllä

IR-Fusion

 Kyllä

Kamerassa hälytyskuva (osa valokuvasta näkyy lämpökuvana)

 Kyllä

Salama- ja kohdevalo

 Kyllä

Nivelletty linssi, kääntyy 180°

 Kyllä

Linssit (lisävaruste)

 Kyllä

Windows CE -valikkorakenne

 Kyllä

AutoCapture

 Kyllä

Analysointi mahdollista laitteessa

 Kyllä

Käyttäjän omat kommentit

 Vain TiR2 ja TiR4

Takuu

 2 vuotta

Linssit (lisävaruste)

Telelinssi, 54 mm

 Tarkka germaniumlinssi

Näkökenttä (FOV)

 9º vaaka x 6º pysty

Spatiaalinen erottelukyky (IFOV)

 0,94 mrad

Pienin tarkennusetäisyys

 0,6 m

Laajakulmalinssi 10,5 mm

 Tarkka germaniumlinssi

Näkökenttä (FOV)

 42º vaaka x 32º pysty

Spatiaalinen erottelukyky (IFOV)

 TiR4, TiR3: 2,45 mrad



 TiR2: 4,9 mrad

Pienin tarkennusetäisyys

 0,3 m

7,5 Hz:n malleja on saatavana tietyillä alueilla. Lisätietoja saat Fluke-jälleenmyyjältä.

Mekaaniset ja yleiset tiedot

Käyttölämpötila



 -10 °C...+50 °C

Säilytyslämpötila



 -40 °C...+70 °C

Suhteellinen kosteus



 10...95 %, ei kondensoiva (käyttö ja säilytys)

Veden- ja pölynkestävyys



 IP54

Paino



 1,95 kg



 (akut mukana)

Kameran koko (K x L x S)



 162 x 262 x 101 mm

* Tekniset tiedot (vakiomallisella 20 mm:n germaniumlinssillä)
