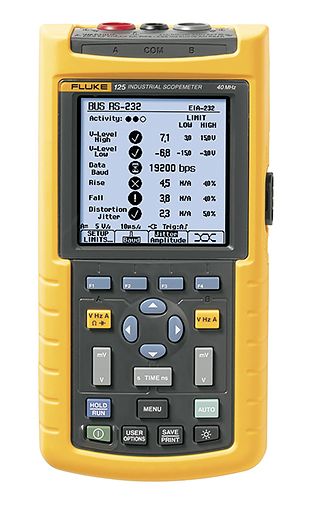

Fluke ScopeMeter® 125-kannettava oskilloskooppi
Tehokas ja kestävä. Mukana teollisuusverkkojen Physical layer -signaalin testaus
Fluken kannettavien oskilloskooppien sarjan mallissa 125 on perusominaisuuksien lisäksi monipuoliset toiminnot teollisuuden väylien mittaukseen ja analysointiin.
Väyläntarkistus- ja muita ominaisuuksia:
- Fluke 125 perustuu Fluke 124 -malliin, ja se sisältää kaikki edeltäjänsä toiminnot ja ominaisuudet. Tämän kaiken lisäksi väylätarkistustesti mahdollistaa teollisuuden väylien ja verkkojen signaalilaadun analysoimisen vertaamalla mitattuja signaaleja signaalien vakiovaatimuksiin
- Fluke 125 ScopeMeter soveltuu erityisesti kunnossapidon ammattilaisille, jotka käsittelevät teollisuuden koneita ja väyliä, joihin ne on kytketty
Fluke 125:ssä on kaikki 124:n ominaisuudet sekä seuraavat lisäykset:
- Väylätarkistus näyttää selkeän hyvä/heikko/huono-analyysin teollisuuden väylien ja verkkojen, kuten CAN-bus, Profi-bus ja RS-232, sähköisistä signaaleista.
- Fluke 125 varmistaa sähköisten signaalien laadun niiden kulkiessa verkossa. Se tarkistaa signaalitasot ja -nopeudet sekä siirtymäajan ja särön sekä vertaa niitä soveltuviin standardeihin. Tämä helpottaa vian aiheuttajien, kuten viallisten kaapeliliitäntöjen ja -päätteiden, löytämistä, mikä taas helpottaa vian aiheuttajan löytämistä, jos yhteys katkeaa.
- Kaikki yleisesti käytössä olevat teollisuuden väylä- ja verkkotyypit ovat tuettuina.
- 125 tarjoaa myös kehittyneitä tehomittaustoimintoja yksivaiheisten ja symmetristen kolmivaiheisten järjestelmien mittaamiseen, harmonisten yliaaltojen mittaustilan sekä paljon muuta
- Tehomittaukset yksivaiheisissa ja symmetrisissä kolmivaiheisissa järjestelmissä. Fluke 125 näyttää saman tien kokonaistehon (W), näennäistehon (VA), loistehon (VAR) ja tehokertoimen (PF) useista käytetyistä taajuuksista esimerkiksi moottorikäytöissä ja taajuusmuuttajissa
- Näet helposti käynnistyksen ja muuttuvien käyttöolosuhteiden vaikutuksen tehosuureisiin
- Virtapihti on vakiovarusteena
- Harmonisten mittaus näyttää harmoniset yliaallot graafisesti jopa 33 harmoniseen asti, mikä helpottaa esimerkiksi suurten epälineaaristen kuormien vianhakua
- RPM- ja Hz-lukemat sähkö- ja polttomoottoreita varten
- Vac pwm moottorikäyttöjen lähtöjen mittauksiin, mittaa lähtöjännitteen, kuten moottori itsekin sen tekee
- Pienen impedanssin mittaukset tarjoavat 0,01 ohmin tarkkuuden moottorin käämitysten tarkistamiseen
Tekniset tiedot:
Fluke 125 -malliin pätevät kaikki Fluke 124 -mallin tiedot. Lisäksi mittari sisältää väylätarkistustoiminnon seuraavien tietojen mukaisesti.
Tekniset tiedot |
Kaistanleveys |
|
Näytteenottonopeus: |
|
2,5 GS/s, jatkuva näytteenotto |
|
25 MS/s, kertanäytteenotto |
|
Väylätarkistustoiminnot |
Väylätarkistustoiminto: |
|
Tarkistaa teollisuuden väyläjärjestelmien sähköiset parametrit automaattisilla mittaus- ja analyysitoiminnoilla. Lisäksi signaalin laatu voidaan tarkistaa silmäkuviotilassa. |
|
Parametrien luokitus: |
|
Oletusarvot: |
• |
raja-arvojen sisällä = hyvä |
• |
raja-arvoille määritetyn tietyn prosenttiosuuden puitteissa = heikko |
• |
raja-arvojen ulkopuolella = huono |
|
Raja-arvot perustuvat oletusarvoisesti valitun väylätyypin vakioarvoihin tai käyttäjän määrittämiin arvoihin. |
|
Tuetut väyläjärjestelmät: |
• |
AS-i (EN50295, 166 kt/s) |
• |
CAN-väylä (ISO-11898, enintään 1 Mb/s) |
• |
Interbus S (EIA-485, 500 kb/s) |
• |
ControlNet (61158-tyyppi 2, 5 Mb/s) |
• |
Modbus (EIA-232, enintään 115 kb/s ja EIA-485, enintään 10 Mb/s); |
• |
Foundation Fieldbus H1 (61158-tyyppi 1, 31,25 kb/s) |
• |
Profibus DP (EIA-485, enintään 10 Mb/s) |
• |
Profibus PA (61158-tyyppi 1, 31,25 kb/s) |
• |
Ethernet 10Base2 (koaksiaalinen) |
• |
Ethernet 10BaseT (UTP, 10 Mb/s) |
• |
RS-232 (EIA-232, enintään 115 kb/s) |
• |
RS-485 (EIA-485, enintään 10 Mb/s) |
• |
käyttäjän määrittämä yksijohtiminen tai symmetrinen järjestelmä. |
|
Tilat: |
• |
Parametrien aaltomuotoanalyysi, automaattinen näyttö ja parametrien arviointi (hyvä/heikko/huono). Testausrajat teollisuuden standardien mukaan tai käyttäjän määritettävissä. |
• |
Silmäkuviotila. |
|
Mitatut parametrit (mahdollisuuksien mukaan): |
• |
siirtonopeus |
• |
nousuaika |
• |
laskuaika |
• |
ylätaso |
• |
alataso |
• |
esijännitetaso (bias) |
• |
signaalin amplitudi |
• |
särö |
• |
värinä (jitteri). |
|
Silmäkuviotila: |
|
Näyttää väylän signaalit aaltomuotona jälkihehkun kanssa. Käyttäjä voi muuttaa aika-akselin ja vaimennuksen asetuksia. |
|
Muut tehomittaustoiminnot (vain Fluke 125) |
Mittaustyypit: |
• |
Watti |
• |
VA |
• |
VAR |
• |
tehokerroin (PF) |
|
Tehoasetukset: |
|
yksivaiheinen tai symmetrinen kolmivaiheinen (delta) virransyöttö |
|
Jännitteen mittaus |
|
Kanava A; STL120, jännitemittapää tai suora tulo |
|
Turvallinen enimmäistyöskentelyjännite |
|
Kanava B, i400s (mukana) tai muu yhteensopiva virtapihti |
|
Virtapihdin tai sivuvirtavastuksen herkkyys: |
|
0,1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA ja 400 mV/A. |
|
Harmonisten mittaus (vain Fluke 125) |
|
|
Muuntaa aaltomuototiedot harmonisten yliaaltojen näytöksi (FFT-prosessoinnilla), joka näyttää 1.–33. harmonisen suhteelliset amplitudit |
|
Analysoitu aaltomuoto: |
|
Jänniteaaltomuoto (kan. A), nykyinen aaltomuoto (kan. B) tai teho (kan. A x kan. B), automaattisesti luotu. |
|
Harmonisten taajuusalue: |
|
DC 33. harmoniseen saakka (perustaajuuteen 60 Hz saakka) |
|
DC 24. harmoniseen saakka (perustaajuuteen 400 Hz saakka) |
|
Näyttö |
|
Pylväsnäyttö, jossa 1.–33. harmoninen ja DC; amplitudi prosentteina suhteessa perustaajuuteen |
|
Mittaukset: |
|
Yksittäisten harmonisten yliaaltojen suhteellinen amplitudi |
|
THD (%r tai %f). |
|
