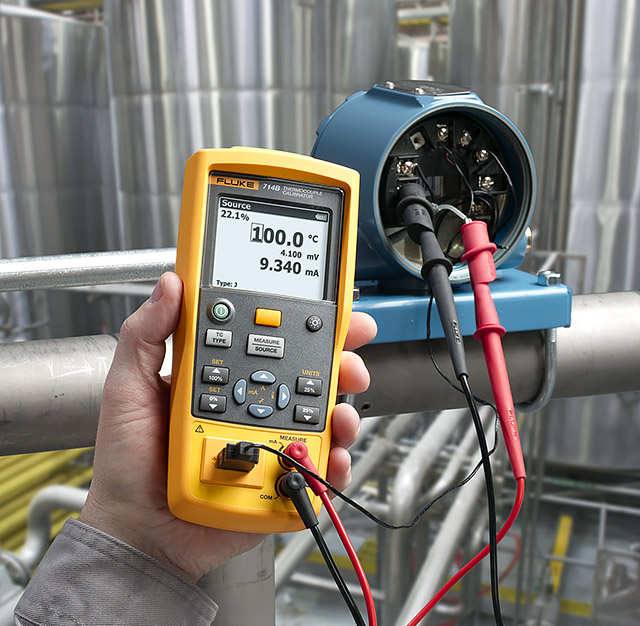

Fluke 714B -termoelementtikalibraattori
Kompakti ja suorituskykyinen
Fluke 714 termoelementtikalibraattorissa yhdistyvät suorituskyky, luotettavuus ja kestävyys. Se on kompaktin kokoinen ja kevyt, joten se kulkee helposti mukana. Se on suunniteltu ihannetyökaluksi kalibrointiammattilaiselle, joka haluaa erittäin tarkan mutta helppokäyttöisen termoelementtikalibraattorin helpottamaan päivittäistä työtä.
Fluke 714B voi mitata ja simuloida seitsemäätoista (17) erilaista termoelementtityyppiä ja millivoltteja. Aiempaan 714-malliin verrattuna uudessa 714B-mallissa on mm. kirkkaampi ja helppolukuisempi kaksoisnäyttö, uusi ja kestävämpi muotoilu, sekä mA-mittaus samanaikaisesti lämpötilasignaalin syötön kanssa (helpottaa lähettimen kalibrointia). Laitteen mukana toimitetaan magneettiripustin, paristot ja käyttöohje, jäljitettävä kalibrointitodistus ja mittajohdot.
Toiminnot:
- Fluke 714B mittaa ja simuloi 17 erilaista termoelementtityyppiä ja mV-jännitettä
- Mittaa 4–20 mA:n signaalit samanaikaisesti lämpötilasignaalin syötön kanssa
- Ripustin kuuluu laitteen vakiotoimitukseen
- Määritettävissä olevien 0 %:n ja 100 %:n syöttöasetusten avulla nopeat 25 %:n lineaarisuustarkistukset
- Lineaarinen sekä 25 %:n askelin etenevä Autoramp-toiminto perustuvat 0 %:n ja 100 %:n asetuksiin
- Kaksi tuloa ja taustavalaistu näyttö helpottavat mittaustulosten tulkintaa
- Sammutuksen aikaiset asetukset tallennetaan, jolloin mittausten jatkaminen uudelleenkäynnistyksen jälkeen on helppoa
- Tekniset tiedot 1 ja 2 vuoden kalibrointivälille sekä jäljitettävä kalibrointisertifikaatti
Tekniset tiedot:
Yleiset tiedot
|
Enimmäisjännite minkä tahansa liittimen ja maan välillä tai kahden liittimen välillä
|
30 V
|
Käyttölämpötila
|
-10 °C...50 °C
|
Säilytyslämpötila
|
- 30 °C ... 60 °C
|
Käyttökorkeus merenpinnasta
|
2000 metriä
|
Varastointikorkeus
|
12000 metriä
|
Suhteellinen kosteus (%RH, käyttö, ei kondensoiva)
|
Ei kondensoiva
|
90% (10 °C ... 30 °C)
|
75% (30 °C ... 40 °C)
|
45% (40 °C ... 50 °C)
|
(ei kondensoiva)
|
Tärinä
|
MIL-T-28800E, luokka 2
|
Pudotustestivaatimukset
|
1 metriä
|
IP-luokitus
|
IEC 60529: IP 52
|
Sähkömagneettinen ympäristö
|
IEC 61326-1, kannettava
|
Turvallisuus
|
IEC 61010-1, enint. 30 V maahan, ympäristöhaittaluokka 2
|
Paristot
|
4 AA NEDA 1.5 A IEC LR6 -paristoa
|
Koko (K x L x S)
|
52,5 mm x 84 mm x 188,5 mm
|
Paino
|
515 g
|
DC mA-mittaus
|
Erottelukyky
|
0–24 mA
|
Alue
|
0,001 mA
|
Tarkkuus (% lukemasta + lukemaa)
|
0,010% + 2 µA
|
Lämpötilakerroin
|
±(0,002 % lukemasta + 0,002 % alueesta) / °C (<18 °C tai >28 °C)
|
Jännitteen mittaus ja lähde (mV)
|
Erottelukyky
|
-10 mV...75 mV
|
Alue
|
0,01 mV
|
Tarkkuus (% lukemasta + lukemaa)
|
0,015% + 10 µA
|
Lämpötilakerroin
|
±(0,002 % lukemasta + 0,002 % alueesta) / °C (<18 °C tai >28 °C)
|
Termoelementin tulo ja lähtö
|
TC tyyppi
|
Alue (°C)
|
Mittaus (°C)
|
Syöttö (°C)
|
1 vuosi
|
2 vuotta
|
1 vuosi
|
2 vuotta
|
E
|
-250…200 °C
|
1.3
|
2
|
0.6
|
0.9
|
-200…-100 °C
|
0.5
|
0.8
|
0.3
|
0.4
|
-100…600 °C
|
0.3
|
0.4
|
0.3
|
0.4
|
600…1000 °C
|
0.4
|
0.6
|
0.2
|
0.3
|
N
|
-200…-100 °C
|
1
|
1.5
|
0.6
|
0.9
|
-100…900 °C
|
0.5
|
0.8
|
0.5
|
0.8
|
900…1300 °C
|
0.6
|
0.9
|
0.3
|
0.4
|
J
|
-210…-100 °C
|
0.6
|
0.9
|
0.3
|
0.4
|
-100…800 °C
|
0.3
|
0.4
|
0.2
|
0.3
|
800…1200 °C
|
0.5
|
0.8
|
0.3
|
0.3
|
K
|
-200…-100 °C
|
0.7
|
1
|
0.4
|
0.6
|
-100…400 °C
|
0.3
|
0.4
|
0.3
|
0.4
|
400…1200 °C
|
0.5
|
0.8
|
0.3
|
0.4
|
1200…1372 °C
|
0.7
|
1
|
0.3
|
0.4
|
T
|
-250…-200 °C
|
1.7
|
2.5
|
0.9
|
1.4
|
-200…0 °C
|
0.6
|
0.9
|
0.4
|
0.6
|
0…400 °C
|
0.3
|
0.4
|
0.3
|
0.4
|
B
|
600…800 °C
|
1.3
|
2
|
1
|
1.5
|
800…1000 °C
|
1
|
1.5
|
0.8
|
1.2
|
1000…1820 °C
|
0.9
|
1.3
|
0.8
|
1.2
|
R
|
-20…0 °C
|
2.3
|
2.8
|
1.2
|
1.8
|
0…100 °C
|
1.5
|
2.2
|
1.1
|
1.7
|
100…1767 °C
|
1
|
1.5
|
0.9
|
1.4
|
S
|
-20…0 °C
|
2.3
|
2.8
|
1.2
|
1.8
|
0…200 °C
|
1.5
|
2.1
|
1.1
|
1.7
|
200…1400 °C
|
0.9
|
1.4
|
0.9
|
1.4
|
1400…1767 °C
|
1.1
|
1.7
|
1
|
1.5
|
C
|
0…800 °C
|
0.6
|
0.9
|
0.6
|
0.9
|
800…1200 °C
|
0.8
|
1.2
|
0.7
|
1
|
1200…1800 °C
|
1.1
|
1.6
|
0.9
|
1.4
|
1800…2316 °C
|
2
|
3
|
1.3
|
2
|
L
|
-200…-100 °C
|
0.6
|
0.9
|
0.3
|
0.4
|
-100…800 °C
|
0.3
|
0.4
|
0.2
|
0.3
|
800…900 °C
|
0.5
|
0.8
|
0.2
|
0.3
|
U
|
-200…0 °C
|
0.6
|
0.9
|
0.4
|
0.6
|
0…600 °C
|
0.3
|
0.4
|
0.3
|
0.4
|
BP
|
0…1000 °C
|
1
|
1.5
|
0.4
|
0.6
|
1000…2000 °C
|
1.6
|
2.4
|
0.6
|
0.9
|
2000…2500 °C
|
2
|
3
|
0.8
|
1.2
|
XK
|
-200…300 °C
|
0.2
|
0.3
|
0.2
|
0.5
|
300…800 °C
|
0.4
|
0.6
|
0.3
|
0.6
|
G
|
100…300 °C
|
1.6
|
2.4
|
1.2
|
1.8
|
300…1500 °C
|
1
|
1.5
|
1
|
1.5
|
1500…2320 °C
|
2
|
3
|
1.6
|
2.4
|
S
|
0…300 °C
|
1.6
|
2.4
|
1.2
|
1.8
|
300…1500 °C
|
1
|
1.5
|
1
|
1.5
|
1500…2315 °C
|
2
|
3
|
1.6
|
2.4
|
P
|
0…1000 °C
|
1.6
|
2.4
|
0.6
|
0.9
|
1000…1395 °C
|
2
|
3
|
0.8
|
1.2
|
M
|
–50…100 °C
|
1
|
1.5
|
0.4
|
0.6
|
100…1000 °C
|
1.6
|
2.4
|
0.6
|
0.9
|
1000…1410 °C
|
2
|
3
|
0.8
|
1.2
|
|
|
|
|
