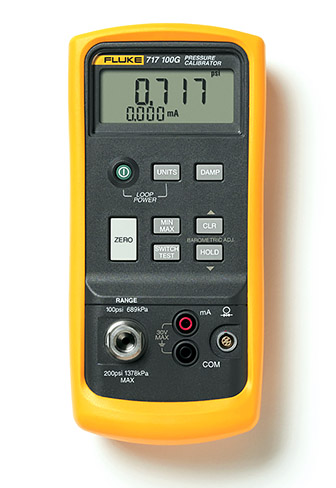

Fluke 717 -painekalibraattori

Suorituskykyä ja luotettavuutta



Fluke 717 on kestävä, suorituskykyinen ja luotettava mittauslaite. Se on kompaktin kokoinen, kevyt ja kulkee helposti mukanasi. 717-sarjan kalibraattorit ovat pöly- ja roiskevesitiivitä ja sietävät myös hyvin EMI-häiriöitä. Paristojen vaihtaminen on nopeaa, koska laitteessa on erillinen paristokotelo.

Kalibraattorit ovat yhteensopivia Fluke 700Pxx -sarjan paine- ja paine-eromoduulien sekä absoluuttista painetta mittaavien moduulien kanssa. Yhdeksän eri mallia mittaavat jopa 345 barin (5 000 PSI) paineen.



Ominaisuuksia:

  • Paineen mittaus: 0,05 % maksimilukemasta (sisäinen anturi enintään 5000 psi/345 bar; 5000G-malli)
  • Virran mittaus: tarkkuus 0,015 %, erottelukyky 0,001 mA ja 24 V:n silmukkajännitteen syöttö
  • Paineen mittaus 10 000 psi / 700 bar asti käyttäen yhtä Fluken 29:stä 700Pxx-painemoduulista
  • 1/8 NPT -paineliitin, naaras
  • Sopii käytettäväksi syövyttämättömien kaasujen ja nesteiden kanssa
  • Valittavissa 11 eri paineenmittausyksikköä
  • Nollaus, Min/Max- ja Hold-toiminnot
  • Samanaikainen paineen ja virran mittaus P/I-laitteiden kalibrointiin
  • Painekytkimen testaustoiminnolla saadaan painekytkimen asetus-, palautus- ja deadband-arvot
  • Laskee mA-mittausten virhemarginaalin (%) nopeaa Pass/Fail-vertailua varten
  • Pitkä paristojen käyttöikä
  • Suojakotelossa paikka mittausjohdoille
  • Yhteensopiva lisävarusteena saatavan Toolpack-magneettiripustimen kanssa
  • Kytkimen testaustoiminto



Tekniset tiedot:

Mittaustarkkuus

Paine

717-sarja



Paineen mittaus

 (sisäinen anturi)

Tarkkuus:

 0,05 % maksimilukemasta

Toiminnot:

 Nollaus, Min, Max, Hold, Damp



 Katso Kaasut/nesteet (syövyttämättömät)





Fluke 717 1G



Alue:

 -1...1 psi, (-68,9 mbar...68,9 mbar, -83...6,89 kPa)

Erottelukyky:

 0,0001 psi; 0,001 mbar; 0,0001 kPa

Ylipaine:

 5 x maksiminäyttö





Fluke 717 30G



Alue:

 -12 psi...30 psi, (-850 mbar...2 bar, -83...206,84 kPa)

Erottelukyky:

 0,001 psi; 0,1 mbar; 0,01 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 100G



Alue:

 -12...100 psi, (-850 mbar...7 bar, -83...689,48 kPa)

Erottelukyky:

 0,01 psi; 0,1 mbar; 0,01 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 300G



Alue:

 -12...300 psi, (-850 mbar...20 bar, -83...2068,42 kPa)

Erottelukyky:

 0,01 psi; 1 mbar; 0,1 kPa

Ylipaine:

 375 psi, 25 bar





Fluke 717 500G



Alue:

 0...500 psi, (0 mbar...34,7 bar, 0...3447,38 kPa)

Erottelukyky:

 0,01 psi; 1 mbar; 0,1 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 1000G



Alue:

 0...1000 psi, (0 mbar...69 bar, 0...6894,76 kPa)

Erottelukyky:

 0,1 psi; 1 mbar; 0,1 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 1500G



Alue:

 0...1500 psi, (0...103,4 bar, 0...10342 kPa)

Erottelukyky:

 0,1 psi; 0,01 mbar; 1 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 3000G



Alue:

 0...3000 psi, (0...207 bar, 0...20684,27 kPa)

Erottelukyky:

 0,1 psi; 0,01 bar; 1 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 5000G



Alue:

 0...5000 psi, (0...345 bar, 0...34474 kPa)

Erottelukyky:

 0,1 psi; 0,01 bar; 1 kPa

Ylipaine:

 2 x maksiminäyttö





Fluke 717 -sarja ja painemoduulit



Paineen mittaus

 (painemoduuliliittimen kautta käyttäen painemoduuli-lisävarusteita)

Alue:

 29 painemoduulia; 0...1 inH20...10000 psi; 2,5 mbar...700 bar. Ylipaine moduulin teknisten tietojen mukaan.

Erottelukyky:

 painemoduulin teknisten tietojen mukaan

Tarkkuus:

 painemoduulin teknisten tietojen mukaan

Toiminnot:

 Nollaus, Min, Max, Hold, Damp

Virran

mittausalue:

 0...24 mA (-25 %...125 %)

Erottelukyky:

 0,001 mA

Tarkkuus:

 0,015 % + 2



Tekniset tiedot

Silmukkavirran

jännite:

 24 V DC

Tarkkuus:

 +/-10 %



 Huomautus: Suurin kuorma; 20 mA 1000 ohmin kuormaan, kun paristojännite >6,8 V; 700 W:n kuormaan, kun paristojännite 5,8...6,8 V

Näyttö



 Selkeä, 5 merkin LCD-näyttö



Käyttöympäristö

Käyttölämpötila



 -10 ºC...55 ºC

Säilytyslämpötila



 -40 ºC...60 ºC

Suhteellinen kosteus (ei kondensoiva)



 95 % (10 ºC...30 ºC)



 75 % (30...40 ºC)



 45 % (40...50 ºC)



 35 % (50...55 ºC)

Käyttökorkeus merenpinnasta



 enintään 3000 metriä



Turvallisuustiedot

Turvallisuus



 CSA C22.2 No. 1010.1:1992



Yleiset tiedot

Koko



 201 mm (P) x 98 mm (L) x 52 mm (K)

Paino



 noin 600 g kotelon kanssa

Takuu



 3 vuotta

Iskut ja tärinä



 Satunnainen, 2g, 5...500 Hz



 1 metrin pudotustesti

Paristojen tyyppi



 Yksi 9 V alkaliparisto ANSI/NEDA 1604A tai IEC 6LR619V
