Fluke 1523/1524 -referenssilämpömittarit

Tarkkoja ja luotettavia mittauksia kaikkialla



Mittaa, piirrä käyriä ja tallenna tietoja PRT-antureista, termopareista ja termistoreista. Kaikkeen tähän pystyt Fluke Hart Scientific 1523/1524 -referenssilämpömittareiden avulla. Mittarit ovat tarkkoja, laajan mittausalueen tiedonkeruu- ja trendinpiirtolaitteita sekä lisäksi kädessä pidettäviä, joten voit kuljettaa ne mukanasi minne tahansa.

Kenttä- ja laboratoriomittaukset sujuvat näillä mittareilla vaivattomasti. Lisäksi saat 1524-mallin 2-kanavaisilla mittaustoiminnoilla kaksi kertaa enemmän aikaan puolet vähemmässä ajassa.









Tuotetietoja:

Kolme anturityyppiä

  • PRT: –200 °C...1000 °C
  • Termoparit –200 °C...2315 °C
  • Termistorit: –50 °C...150 °C



Tarkkuus

  • PRT-anturit: jopa ±0,011 °C
  • Termoparit: ±0,24 °C: J, K, L, M
  • Termistorit: ±0,002 °C



Nopea tila

  • PRT-anturit: 0,45 sekuntia / näyte
  • Termoparit: 0,3 sekuntia / näyte
  • Termistorit: 0,3 sekuntia / näyte



Kaksi mallia

  • 1523: yksikanavainen vakiomalli; 25 lukeman ja tilaston muisti
  • 1524: kaksi kanavaa; 15 000 mittauksen tallennus; reaaliaikainen kello aika- ja päivämääräleimaa varten
  • Graafinen näyttö
  • Taustavalaistu graafinen LCD-näyttö (128 x 64 )
  • Trendien piirto ja skaalaus reaaliajassa
  • Samanaikaiset lukemat kahdelta kanavalta



Toiminnot:

Tee tarkkoja ja luotettavia mittauksia kaikkialla:

  • Tarkkuutta tarvitaan standardinmukaisuuden takaamiseen, tuoton parantamiseen, energian säästämiseen ja luotettavien tulosten saamiseen. 1523/24 tekee tarkat lämpötilamittaukset huippuluokan instrumenteista tutulla vastavirtatekniikalla, joka eliminoi termaaliset EMF-voimat. Teknisten tietojen paikkansapitävyys taataan ympäristön lämpötilassa –10 ºC...60 ºC. Erittäin tarkat resistorit ja äärimmäisen vakaa vertailujännitelähde takaavat, että ympäristön lämpötila ei vaikuta 1523/24-lämpömittarin tarkkuuteen lähestulkoon lainkaan

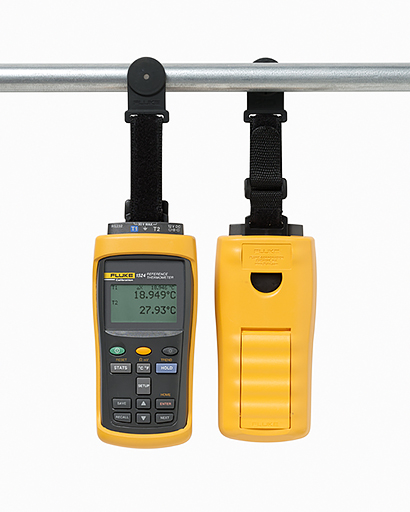

  • Kuten kaikki kädessä pidettävät Fluke-mittauslaitteet, 1523/24-referenssilämpömittareille tehdään tärinätestaus äärimmäisissä lämpötiloissa ja vaativissa olosuhteissa. Voit siis ottaa sen mukaasi kaikkialle. Lisävarusteena saatavalla magneettiripustimella voit ripustaa lämpömittarin sopivaan paikkaan ja vapauttaa näin kätesi muihin töihin

INFO-CON-liittimillä luotettava lämpötilan muunto:

  • INFO-CON-liittimen sisällä oleva muistisiru säilyttää liitetyn anturin kalibrointitiedot. Kun anturi liitetään, tiedot latautuvat näyttöön. Siten taataan lämpötilan luotettava muunto ja tarkat, helpot mittaukset
  • Anturit voidaan lukita salasanalla tietyille kanaville ja näyttöihin suojaustarkoituksessa tai järjestelmän kalibroinnin jäljitettävyyttä varten. Mittausta helpottaa mahdollisuus liittää minitermopariliittimellinen termopari lisävarusteena saatavaan termopariyleissovittimeen. Kussakin termoparisovittimessa tai vakioliittimessä on oma kiinteä termistori, joka tukee referenssiliitoskompensaatiota (RJC)

Monitoroi trendejä laboratoriossa tai kentällä:

  • Näytä trendit graafisesti 1523/24-lämpömittarin taustavalaistussa LCD-näytössä, koko 128 x 64. Voit muuttaa käyrän tarkkuutta yhdellä painikkeen painalluksella. Nyt on helppo nähdä, milloin lämpötila on tasainen, ilman tilastoja tai pitkiä viiveitä. Lisäksi voit arvioida laitteen toimintaa monitoroimalla prosesseja tietyltä ajalta
  • Tarvittaessa jopa 25 lukeman dokumentointi ja niihin liittyvien tilastotietojen helppo haku. Voit tarkastella tietoja näytössä tai ladata ne tietokoneeseen RS-232-liitännän ja mukana toimitetun maksuttoman 9940-ohjelmiston avulla. Halutessasi monitoroida ja kerätä tietoja tietyltä ajalta voit käyttää tietokonetta ja lisävarusteena saatavaa LogWare II -ohjelmistoa
  • Jos käytät mieluummin USB-liitäntää, valitse RS-232-USB-sovitin. Laitteen virta kestää vähintään 20 tuntia käytettäessä kolmea AA-paristoa. Pidemmissä mittauksissa voit käyttää DC-verkkolaitetta. Virransäästötoiminnot voidaan ottaa käyttöön tai poistaa käytöstä, mikä pidentää paristojen käyttöikää ja lisää käyttömukavuutta

Kahdesta mallista voit valita tarpeisiisi sopivamman:

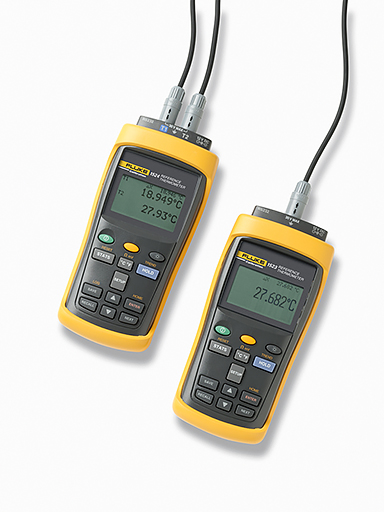

  • 1523-referenssilämpömittari on monipuolinen yksikanavainen lämpömittari, jolla mittaat, piirrät käyrää ja tallennat kolmen anturityypin tiedot. PRT-/RTD-anturien, termoparien ja termistorien tuen ansiosta voit valita työhön sopivan anturin
  • Uudella 1524-referenssilämpömittarilla saat aikaan kaksi kertaa enemmän puolet vähemmässä ajassa. Kahden kanavan, kolmen anturityypin ja erittäin nopean mittaustoiminnon ansiosta tuottavuus lisääntyy. 1524 on ainoa referenssilämpömittari, jonka tarvitset. Siinä on kaikki 1523-lämpömittarin ominaisuudet ja lisäksi dataloggeri. Reaaliaikaisen kellon ja 15 000:n aika- ja päivämääräleimalla merkityn mittaustuloksen tallennuksen ansiosta saat yhdessä pakkauksessa kaiken, mitä tarvitset. Kirjaa tietoja jopa kolme kertaa sekunnissa, kerran tunnissa tai muuna tarvittavana ajankohtana. Lataa tiedot tietokoneeseen analysoitavaksi tarvittaessa

Sovellukset:

  • 1523/24-lämpömittaria tarvitaan esimerkiksi kalibroinnissa, virtasilmukkatarkistuksissa, tehtaiden käynnistyksissä, vianhaussa, kunnossapidossa ja korjaustoimissa. Voit käyttää sitä kätevään lämpötilamittaukseen hauteissa, Dry Block -kalibraattoreissa, lämpöhauteissa, puhdastiloissa, moottoreissa, lämmönvaihtimissa, uuneissa, pakastimissa tai muissa laitteissa, joita on kalibroitava, tarkistettava tai huollettava



Tekniset tiedot:

Tulokanavat



 1523:1



 1524:2

Tiedonkeruu



 1523: 25 lukemaa ja tilastot



 1524: 15 000 aika- ja päivämääräleimalla merkittyä, 25 lukemaa ja tilastot

Näytteenottojakso
(normaali)



 1 sekunti

Näytteenottojakso (nopea tila)



 0,3 sekuntia (katso lisätietoja teknisestä oppaasta)

Anturityypit



 PRT- ja RTD-anturit, termistorit ja termoparit

Termoparityypit



 C, E, J, K, L, M, N, T, U, B, R, S

Käyttölämpötila



 –10 ºC...60 ºC (paras tarkkuus 13 ºC...33 ºC)

Tehovaatimukset



 3 AA-alkaliparistoa

Koko



 96 x 200 x 47 mm





Paino



 0,65 kg

Parhaan tarkkuuden ympäristöolosuhteet



 13 °C...33 °C

Millivolttialue ja -tarkkuus



 –10 mV...75 mV ± (0,005 % + 5 μV)

Resistanssialue ja -tarkkuus



 0 Ω...400 Ω ± (0,004 % + 0,002 Ω)



 200 Ω...50 kΩ± (0,01 % + 0,5 Ω)



 50 kΩ...500 kΩ± (0,03 %)

Lämpötilakerroin, jännite (–10 °C...13 °C , +33 °C...60 °C)



 ± (0,001 %/°C + 1 μV/°C)

Lämpötilakerroin, resistanssi (–10 °C...13 °C , +33 °C...60 °C)



 0,0008 %/°C + 0,0004 Ω(0 Ω...400 Ω)



 0,002 %/°C + 0,1 Ω(0 Ω...50 kΩ)



 0,06 %/°C + 0,1 Ω(50 kΩ...500 kΩ)

Magnetoimisvirta, resistanssi



 1 mA (0 Ω...400Ω)



 10 μA (0 Ω...50 kΩ)



 2 µA (50 kΩ...500 kΩ)



Termoparin vastaavat lämpötilatarkkuudet (vain näyttö)

Tyyppi B



 ±0,85 ºC 600 ºC...800 ºC



 ±0,68 ºC 800 ºC...1000 ºC



 ±0,57 ºC 1000 ºC...1800 ºC

Tyyppi C



 ±0,32 ºC 100 ºC...550 ºC



 ±0,71 ºC 550 ºC...2300 ºC

Tyyppi E



 ±0,52 ºC -200 ºC...0 ºC



 ±0,22 ºC 0 ºC...950 ºC

Tyyppi J



 ±0,52 ºC -200 ºC...0 ºC



 ±0,23 ºC 0 ºC...1200 ºC

Tyyppi K



 ±0,61 ºC -200 ºC...0 ºC



 ±0,24 ºC 0 ºC...1370 ºC

Tyyppi L



 ±0,36 ºC -200 ºC...0 ºC



 ±0,23 ºC 0 ºC...1370 ºC

Tyyppi M



 ±0,26 ºC -20 ºC...0 ºC



 ±0,25 ºC 0 ºC...400 ºC



 ±0,22 ºC 400 ºC...1400 ºC

Tyyppi N



 ±0,72 ºC -200 ºC...0 ºC



 ±0,28 ºC 0 ºC...1300 ºC

Tyyppi R



 ±1,09 ºC -20 ºC...0 ºC



 ±0,97 ºC 0 ºC...500 ºC



 ±0,49 ºC 500 ºC...1750 ºC

Tyyppi S



 ±1,05 ºC -20 ºC...0 ºC



 ±0,95 ºC 0 ºC...500 ºC



 ±0,56 ºC 500 ºC...1750 ºC

Tyyppi T



 ±0,60 ºC -200 ºC...0 ºC



 ±0,25 ºC 0 ºC...400 ºC

Tyyppi U



 ±0,54 ºC -200 ºC...0 ºC



 ±0,24 ºC 0 ºC...400 ºC

Huomautus 1:



 Tarkkuudet perustuvat sisäiseen referenssiliitoskompensaatioon. Lisätietoja vastaavista tarkkuuksista ulkoisella referenssiliitoskompensaatiolla on teknisessä oppaassa.



1523/24, tarkkuudet eri anturityypeillä (±°C)

–200 °C



 5616-12: 0,014



 5615-6: 0,025



 5627A-12: 0,027



 5610-9: ei

0 °C



 5616-12: 0,021



 5615-6: 0,021



 5627A-12: 0,049



 5610-9: 0,009

100 °C



 5616-12: 0,027



 5615-6: 0,028



 5627A-12: 0,065



 5610-9: 0,009

300 °C



 5616-12: 0,040



 5615-6: 0,043



 5627A-12: 0,103



 5610-9: ei

420 °C



 5616-12: 0,050



 5615-6: ei



 5627A-12: 0,130



 5610-9: ei

Sisältää näytön tarkkuuden, anturin kalibroinnin ja ryöminnän







PRT, vastaava lämpötilatarkkuus (vain näyttö)

-100 °C



 ±0,011

0 °C



 ±0,015

100 °C



 ±0,019

200 °C



 ±0,023

400 °C



 ±0,031

600 °C



 ±0,039



Termistorin vastaava lämpötilatarkkuus (vain näyttö)

0 °C



 ±0,002

25 °C



 ±0,003

50 °C



 ±0,006

75 °C



 ±0,014

100 °C



 ±0,030
