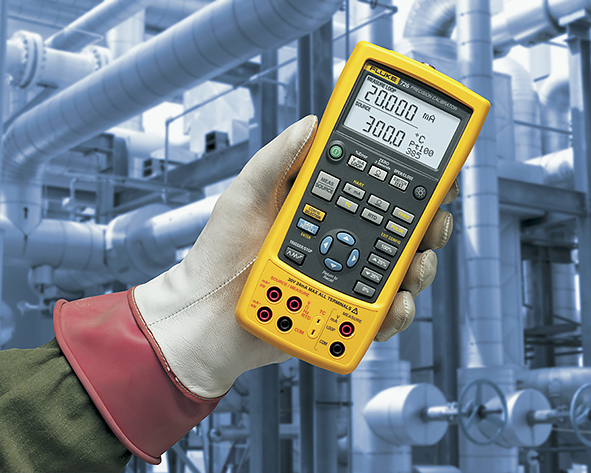

Fluke 726-monitoimikalibraattori

Suunniteltu prosessiteollisuuden tarpeisiin



Fluke 726-monitoimikalibraattorin suunnittelussa on kiinnitetty erityistä huomiota ehdottomaan tarkkuuteen, kalibrointitehokkuuteen ja laajoihin sovellusmahdollisuuksiin. Se sopii siis erinomaisesti prosessiteollisuuden tarpeisiin.

Fluke 726 syöttää ja mittaa lähes kaikkia prosessiparametreja, ja sillä voidaan kalibroida melkein mikä laite tahansa. Laitteella voidaan myös tulkita kalibrointituloksia ilman laskinta, sekä tallentaa tiedot myöhemmin tehtävää analysointia varten.

Laitteen mukana toimitetaan yhdet AC72-hauenleuat, haaroitusjohtosarja, TL 75 -mittausjohdot ja käyttöoppaat. Lisävarusteina on saatavana mm. koukkumittapäitä, paine-eromoduuleita, absoluuttisia painemoduuleita, tyhjiöpainemoduuleita, termopari- ja putkenlämpöliitinsarjoja, erilaisia antureita sekä kantolaukkuja, vyökoteloita ja mittauskoteloita (myös magneettiripusteisia koteloita).



Toiminnot:

  • Tarkat mittaukset ja kalibroinnit: tarkkuus 0,01 %
  • Kaksi erillistä kanavaa: prosessisignaalien mittaus, syöttö ja tarkastelu samanaikaisesti
  • Antureiden ja lähetinten testaus: mittaa DC-jännitettä, virtaa (mA), vastusanturit (RTD), termoparit, taajuutta ja resistanssia (Ω)
  • Lähetinten kalibrointi: syöttää/simuloi DC-jännitettä, virtaa (mA), termoparit, vastusanturit (RTD), taajuutta ja paineen
  • Paineen mittaus ja syöttö* Fluken 700Pxx-painemoduulilla (29 erilaista moduulia)
  • Venttiilit ja I/P-muuntimet voi testata syöttämällä virtaa (mA) ja mittaamalla samanaikaisesti painetta
  • Painekytkimen testaustoiminnolla saadaan kytkimen asetus-, palautus- ja deadband-arvot
  • Tallentaa jopa 8 kalibrointitulosta, mikä mahdollistaa kentällä tallennettujen tietojen myöhemmän analysoinnin
  • Laskee lähettimen virhemarginaalin (%) ja tulkitsee kalibrointitulokset ilman laskinta
  • Automaattinen askellus ja ramppitestit nopeaan lineaarisuustestaukseen
  • Syöttää 24 voltin käyttöjännitteen lähettimelle (silmukkajännite) testauksen aikana, samanaikainen virtamittaus
  • Tallentaa usein käytetyt mittausasetukset myöhempää käyttöä varten
  • Taajuus- ja pulssijonotoiminnot tukevat virtausmittareiden testaamista
  • HART-tilassa virtamittaukseen ja -syöttöön liitetään vastus (250 Ohm), mikä mahdollistaa käytön HART-lähetinten kanssa
  • Mukautetut vastuskäyrät (RTD): paremmat lämpötilamittaukset lisäämällä sertifioitujen vastusantureiden kalibrointivakiot
  • Uusi ylijännitesuoja lisää luotettavuutta
  • Kolmen vuoden takuu

*Edellyttää painepumppua



Tekniset tiedot:

Mittaustarkkuus

DC-jännite

30 000 V

 0,01 % + 2 (ylänäyttö)

30 000 V

 0,01 % + 2 (alanäyttö)

100,00 mV

 0,01% + 2

-10,00 mV...75,00 mV

 0,025 % + 1 (TC-liittimen välityksellä)

DC-virta

24 000 mA

 0,01% + 2

Resistanssi

0,0...4000,0 Ω

 +/-0,015 %

Taajuus

2,0...1000,0 CPM

 0,05 % + 0,1

1,0...1000,0 Hz

 0,05 % + 0,1 Hz

1,0...15,0 kHz

 0,05 % + 0,1 kHz

10,0...15,0 kHz

 0,05 % + 1

Herkkyys

 1 V Peak-to-Peak-minimi

Paine

Tarkkuus

 0,025 prosenttia alueesta, kaikki 29 erilaista painemoduulia



 (yksityiskohtaiset tekniset tiedot löytyvät lisävarusteosion kohdasta painemoduulit)



 Paine-ero-, mittaus-, kaksois (yhdistelmä)-, tyhjiö- ja korkeapainemoduulit sekä absoluuttiset moduulit.



Hakutarkkuus

DC-jännite

100,00 mV

 0,01 % + 2

10 000 V

 0,01 % + 2

-10,00 mV...75,00 mV

 0,025 % + 1 (TC-liittimen välityksellä)

DC-virta

24 000 mA (syöttö)

 0,01% + 2

24 000 mA (simulointi)

 0,01% + 2

Resistanssi

Alue

 5...400 Ω



 5...400 Ω



 400...1500 Ω



 1500...4000 Ω

Tarkkuus

 Prosenttia lukemasta + lattia



 0,015 % + 0,1 Ω



 0,015 % + 0,05 Ω



 0,015 % + 0,5 Ω



 0,015 % + 0,5 Ω

Magnetoimisvirta

 0,1...0,5 mA



 0,5...3 mA



 0,05..0,8 mA



 0,05...0,4 mA

Taajuus

2,0...1000,0 CPM

 0,05 %

1,0...1100,0 Hz

 0,05 %

1,00...10,00 kHz

 0,25 %

10,0...15,0 kHz

 0,5 %

Aaltomuoto:

 5 V p-p kanttiaalto, poikkeama -0,1 V



Vastusanturit (RTD) ja termoparit

Mittaus- ja syöttötarkkuus:

Cu10

 1,8 °C

NI-120

 0,15 °C

PT-100 (385)

 0,25 °C

PT-100 (392)

 0,15 °C

PT-100 (391-JIS)

 0,25 °C

PT-200 (385)

 0,75 °C

PT-500 (385)

 0,35 °C

PT-1000 (385)

 0,15 °C

Erottelukyky:

 0,01 °C

J:

 0,4 °C

K:

 0,5 °C

T:

 0,4 °C

E:

 0,4 °C

R:

 1,4 °C

S:

 1,4 °C

B:

 1,4 °C

L:

 0,45 °C

U:

 0,45 °C

N:

 0,6 °C

XK:

 0,4 °C

BP:

 1,1 °C

Erottelukyky

 J, K, T, E, L, N, U: 0,1 °C (0,1 °F), B, R, S: 1 °C (1 °F)



Tekniset tiedot

Ramppitoiminnot

Syöttöparametrit:

 jännite, virta, resistanssi, taajuus, lämpötila

Rampit

 hidas ramppi, nopea ramppi, 25 %:n askeltoiminto

Silmukkavirtatoiminto

Jännite:

 24 V

Tarkkuus:

 10 %

Suurin virta:

 22 mA, suojaava oikosulku

Askeltoiminnot

Syöttöparametrit:

 jännite, virta, resistanssi, taajuus, lämpötila

Askellus

 25 % alueesta, 100 % alueesta



Ympäristöolosuhteet

Käyttölämpötila



 -10 °C...+55 °C

Säilytyslämpötila



 -20 °C...+71 °C

Käyttökorkeus merenpinnasta



 3 000 m



Turvallisuussuunnittelu

Turvahyväksynnät



 EN 61010-1:1993, ANSI/ISA S82.01-1994, CAN/CSA C22.2 No 1010,1:1992



Mekaaniset ja yleiset tiedot

Koko



 200 x 96 x 47 mm

Paino



 650 g

Akut



 4 AA-alkaliparistoa

Akkujen vaihto



 Erillinen paristokotelo, avattavissa rikkomatta kalibrointitarraa

Sivuporttiliitännät



 Painemoduuliliitin, voidaan käyttää myös reaaliaikaiseen etäohjelmointiin
