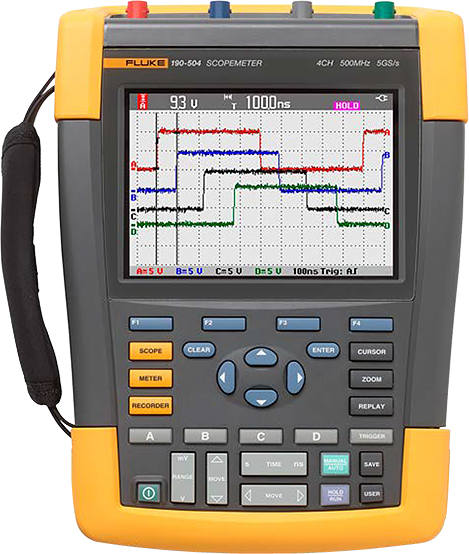

Fluke ScopeMeter® 190 II -504

Nelikanavainen 500 MHz oskilloskooppi CAT IV-ympäristöihin




5 GS/s näytteenottotaajuus, 500 MHz kaistanleveys, 4 sisääntulokanavaa ja yleismittaritoiminnot



Fluken 190-504 on markkinoiden ainoa 4-kanavainen 500 MHz:n kannettava oskilloskooppi. Se on uusin tulokas markkinajohtaja Fluken kannettavien 190 II-sarjan oskilloskooppien tuoteperheeseen. Tätä laitetta voit käyttää missä tahansa tehtävässä, sen 4 sisääntuloa ovat eristettyjä ja laitteen suojausluokka on CAT III 1000V- / CAT IV 600V.



190 II -sarjan yleisiä ominaisuuksia:

Fluke 190 -sarja yhdistää yhteen kätevään työkaluun tehokkaan oskilloskoopin, yleismittarin, ja paperittoman tallennuksen. ScopeMeter® 190 II -sarjan laitteet ovat markkinoiden ensimmäiset kannettavat 2- ja 4-kanavaiset oskilloskoopit, joilla on CAT III 1000V- / CAT IV 600V -luokitus. Kannettavien mittalaitteiden edut yhdistyvät näissä tuotteissa ennennäkemättömään suorituskykyyn ja kestävyyteen.

Valittavissa ovat 60 MHz:n, 100 MHz:n, 200 MHz:n tai 500 MHz:n kaistanleveydellä varustetut mallit, joiden reaaliaikainen näytteenottonopeus on jopa 5 GS/s ja erotuskyky 200 ps. Tämä takaa tehokkaan kohinan ja muiden häiriöiden mittauksen. Laaja muisti tallentaa jopa 10 000 näytettä kanavaa kohti. Laitteissa on myös IP-51-luokitus, joka suojaa pölyltä, tippuvalta vedeltä, kosteudelta ja suurilta lämpötilamuutoksilta.

Fluke ScopeMeter ‑testityökalut ovat akkuvirralla toimivia käsikäyttöisiä laitteita, joissa yhdistyvät korkein turvaluokitus, kestävyys, ja pöytämallisten oskilloskooppien ylivertainen suorituskyky. Ne on suunniteltu kentällä huoltoa ja laitoskunnossapitoa tekevien teknikkojen tarpeisiin, joten ne kestävät likaisia, ankaria ja vaarallisia teollisuuden olosuhteita. Teet niillä monipuoliset mittaukset mikroelektroniikasta aina tehoelektroniikan sovelluksiin.



Laitteet sisältävät yleismittarin, rullapaperittomat TrendPlot™- ja ScopeRecord™-tallennustilat, handsfree-käytön Connect-and-View™-liipaisulla ja paljon muuta:

  • Kaksi tai neljä sähköisesti erotettua tuloa
  • Turvaluokitus: CAT III 1000V / CAT IV 600V
  • Valittavissa ovat 60 MHz:n, 100 MHz:n, 200 MHz:n tai 500 MHz:n kaistanleveydellä varustetut mallit
  • Nopea näytteenottonopeus, jopa 5 GS/s, ja erotuskyky 200 ps (mallin ja käytettyjen kanavien mukaan)
  • Laaja muisti: 10 000 näytettä kanavaa kohti, joten aaltomuodon pieniäkin yksityiskohtia voidaan tutkia tarkasti
  • Erillinen 5 000 lukemaa antava digitaalinen yleismittari, kaksi eri kanavamallia
  • Nelikanavamittaukset oskilloskoopin BNC-tulojen kautta 4 kanavamallissa
  • Jatkuva automaattinen Connect-and-View-liipaisu, yksittäiskuva, pulssinleveys ja videoliipaisu
  • ScopeRecord-rullatila, jopa 48 tunnin aaltomuotojen tallennus
  • Jopa 22 päivän TrendPlot-suuntauslukemien mittaus
  • Kehittyneet automaattiset mittaukset, virta (Vpwm, VA, W, PF) ja aika (mAs, V/s, w/s)
  • IP-51-luokitus: suojaa pölyltä ja tippuvalta vedeltä, vaativiin ympäristöihin
  • Eristetyt USB-portit muistilaitteita ja tietokoneliitäntää varten
  • Li-Ion-akku pidentää käyttöaikaa
  • 190-X04, nelikanavaiset mallit, jopa 7 tuntia (BP291 vakiovaruste)
  • 190-XX2, kaksikanavaiset mallit, jopa 4 tuntia (BP290 vakiovaruste) tai jopa 8 tuntia lisävarusteena saatavalla BP291:llä
  • Vara-akun lataus lisävarusteena saatavalla ulkoisella EBC290-laturilla
  • Akun vaihto on vaivatonta helppokäyttöisen akkukotelon kannen ansiosta
  • Kun oskilloskooppia ei käytetä, sen voi kiinnittää paikalleen näppärällä Kensington®-vakiolukolla
  • Nelinkertainen vianhakuteho sekä CAT IV ‑turvaluokitus
  • Uudet Fluke ScopeMeter 190 II ‑sarjan kannettavat oskilloskoopit ovat kaksoiseristettyjä, kaksi- ja nelikanavaisia kelluvia oskilloskooppeja, jotka soveltuvat CAT III 1000V-/CAT IV 600V ‑ympäristöihin



Tulosignaalien, takaisinkytkentäsilmukoiden ja turvalukitusten samanaikainen tarkastus paljastaa muun muassa seuraavat ongelmat:

  • Piirin jännite / virran ylikuormitus
  • Signaalinajastuksen mittaukset ja synkronointiongelmat
  • Vaimennuksen/tuloimpedanssin yhteensopimattomuus
  • Signaalivaihtelu/ryömintä



Kolmivaiheinen testaus VSD-vianhakuun, inverttereille ja muuntimille:

  • Testaa kolmivaiheisen syöttötehon harmoniset yliaallot, transientit ja kuormitukset
  • DC-AC-muunninten vianmääritys viallisten IGBT-porttien tai suodatinpiirien varalta
  • [S][37]PWM-lähdön testaus heijastumien ja transienttien tai jännite-epätasapainon varalta



Turvallinen mittaus (mV - kV):

  • Vakiomalliset mittapäät moniin eri käyttökohteisiin (mV - kV) mikroelektroniikan testauksista raskaisiin keskijännitesovelluksiin. Itsenäisesti erotetut tulot mahdollistavat mittaukset erityyppisistä piireistä, joilla on eri maapotentiaalit, mikä poistaa maadoituksen tahattomien oikosulkujen mahdollisuuden
  • Markkinoiden ainoa IP-51-luokituksella varustettu oskilloskooppi vaativimpiin mittausolosuhteisiin



Sisäänrakennettu yleismittari tekee tarkat mittaukset nopeasti ja kätevästi:

  • Sisäänrakennettu digitaalinen yleismittari: 190 II ‑sarjan kaksikanavaisissa oskilloskooppimalleissa on eristetty kaksoistulo ja erillinen digitaalinen yleismittari. Voit vaihtaa näppärästi aaltomuotoanalyysista tarkkoihin yleismittauksiin sisäänrakennetulla 5 000 lukemaa antavalla digitaalisella yleismittarilla
  • Mittaustoimintoihin lukeutuvat Vdc, Vac, Vac+dc, vastus, johtavuus ja dioditesti. Virran ja lämpötilan voi mitata soveltuvalla rinnakkaiskytkennällä, koettimella tai sovittimella useilla eri skaalauskertoimilla. Nelikanavaisilla Fluke-190-X04‑malleilla voi tehdä nelikanavamittauksia nelikanavaisten BNC-oskilloskooppitulojen kautta



Työskentele yhdellä latauksella koko työvuoron ajan:

  • Uudet suorituskykyiset Li-ion-akut takaavat jopa seitsemän tunnin tehokkaan toiminta-ajan nelikanavaisilla malleilla tai neljän tunnin toiminta-ajan kaksikanavaisilla malleilla. Lisäksi käytännöllinen akkukotelon kansi nopeuttaa tarvittaessa akun vaihtoa



Uusi USB-liitäntä aaltomuotojen helppoon tallennukseen ja jakoon:

  • Kaksi USB-porttia, jotka on sähköisesti erotettu tulomittauspiireistä, mahdollistavat helpon USB-liitännän tietokoneeseen tai USB-muistilaitteeseen
  • Rajoittamaton aaltomuotojen, näytönkopioiden ja mittausasetusten tallennus USB-muistilaitteeseen. PC-USB-liitäntä mahdollistaa kriittisten mittaustietojen siirron ja arkistoinnin Windows-pohjaisella FlukeView-ohjelmistolla



Connect-and-View™-liipaisu tarjoaa mittaustietojen nopean ja vakaan näytön:

  • Connect-and-View™ tunnistaa jatkuvat signaalit ja asettaa liipaisun automaattisesti oikeaksi
  • Vakaa, luotettava ja toistettavissa oleva näyttö käytännössä kaikista signaaleista, mukaan lukien moottorikäyttöjen signaalit ja ohjaussignaalit – ei painikekäyttöä
  • Useiden testauspisteiden mittaus nopeasti peräkkäin.



ScopeRecord™ – jopa 48 tunnin aaltomuotojen tallennus suurella tarkkuudella:

  • ScopeRecord-muistiin voi tallentaa jopa 30 000 datapistettä kanavaa kohti, mukaan lukien satunnaiset häiriöt ja nopeat signaalipiikit
  • Tapahtumien tallennus: liikeprofiilit, UPS, teholähteet ja moottorien käynnistymiset
  • ScopeMeterin 190 series II Stop-on-Trigger-toiminto tunnistaa automaattisesti virrankatkoksen ja tallentaa sitä edeltävät aaltomuototiedot
  • Satakertaisella (100x) zoomauksella voit katsoa tarkkojakin yksityiskohtia esimerkiksi yksittäisestä verkkojännitejaksosta
  • Kaikkien neljän tuloliitännän jännitteen, virran, lämpötilan, taajuuden ja vaiheen yhdistelmien tallennus, ja aika- sekä päivämääräleimat, jolloin vikojen syyt löytyvät nopeasti



190-504 -oskilloskoopin spesifikaatiot (englanniksi):

Specifications

Bandwidth

500 MHz

Number of channels

500 MHz: 4 channels

Real-time sample rate

5 GS/s

Inputs

4x BNc input scope plus DMM input

Independently floating isolated inputs

Up to 1000 V CAT III/600 V CAT IV between inputs, references and ground

Input sensitivity

2 mV-100 V/div plus variable attentuation

Trigger types

Connect-and-View™, Free Run, Single Shot, Edge, Delay, Dual Slope, Video, Video Line, Selectable pulse width, N-Cycle

Trigger source

4x BNC input

Glitch capture

8 ns

Scope measurements

Cursor: 7

Automatic: 30

Maximum record length

ScopeRecord mode: 30,000 pts per input

Scope mode: 10,000 pts per input

Persistence

Digital persistence giving analog oscilloscope-like waveform decay

Waveform compare

Waveform reference with automatic Pass/Fail testing

DMM specification

Meter inputs

BNC inputs function as DMM input

Maximum resolution

999 counts

Measurements

Vdc, Vac rms, Vac+dc rms, Current (through clamp or shunt), Temperature ºC or ºF (using optional converter)

Memory

Screen + Setup: 30

Recording: 10

Display

153 mm full color LCD with fast update rate

Environmental specifications

Operating temperature

0 °C to 40 °C Including Batteries

0 °C to 50 °C Excluding Batteries

Storage temperature

-20 °C to +60 °C

Operating altitude

Up to 2,000 m (6666 ft) for CAT IV 600 V/ CAT III 1000 V

Up to 3,000 m (10,000 ft) for CAT III 600 V/ CAT II 1000 V

Safety specifications

Electrical safety

1,000V CAT III/600V CAT IV (EN61010-1)

Mechanical and general specifications

Size

270 x 190 x 70 mm

Weight

2.2 kg

Warranty

Three-years on main instrument

Li-Ion battery

BP 291 (4800mAh)

Included accessories



VPS410 Voltage Probe Sets (one red, one blue)

BC190 Battery Charger/mains Adapter

BP291, 4800 mAh Li-Ion battery

Handstrap (affixed to instrument)

Hangstrap

Multi-Language User Manuals on CD-Rom

FlukeView ScopeMeter® demo package (restricted functionality)

USB Interface Cable

Warranty

One year on accessories



• Toimitussisältö:
o 4x TRM 50; Coaxial Feed through connector
o 4x VPS 410-x (one red, one blue, one grey, one green)
o BC 190 Energy efficient Universal Power Supply 100-240V ±10%
o BP 291 High capacity Li-ion battery pack (4800mAh)
o Flukeview™ Software limited demo version
o Hanging strap and hand strap
o Multi-language user manuals on CD-ROM
o USB interface cable

• Saatavilla olevat lisävarusteet
o AS400 Probe extension Set for VPS400 Probes
o BC 190 Energy efficient Universal Power Supply 100-240V ±10%
o BP 290 High capacity Li-ion battery pack (2400mAh)
o BP 291 High capacity Li-ion battery pack (4800mAh)
o C290 Hard shell protective carrying case for 190 Series II o EBC 290 External Battery Charger for BP290 and BP291 o HH290 Hanging Hook for the Series 190-II
o RS500 Probe Replacement Set for the VPS500 Probes
o SCC 290 kit includes hard carry case and Flukeview™ Software full version
o SW90W FlukeView ScopeMeter Software package (Full version)
o TL175 TwistGuard™ safety designed Test leads set ( 1x red, 1x black)
o TRM 50 BNC Feedthrough 50 Ω terminator (set of 2 pieces, black)
o VPS 510-x Wide bandwidth compact probe set for electronics applications, 1x red, 1x blue, 1x
grey, 1x green, 10:1, 500MHz
o VPS410-x Industrial type Voltage Probe Set, 1x red, 1x blue, 1x grey, 1x green, 10:1, 500MHz
o VPS420-x High Working Voltage Ruggedized Probe, bicolored 1x red/black, 1x blue/black, 1x grey/black, 1x green/black, 100:1, 150MHz


Lisäksi saatavilla SW90W FlukeView -ohjelmisto.
