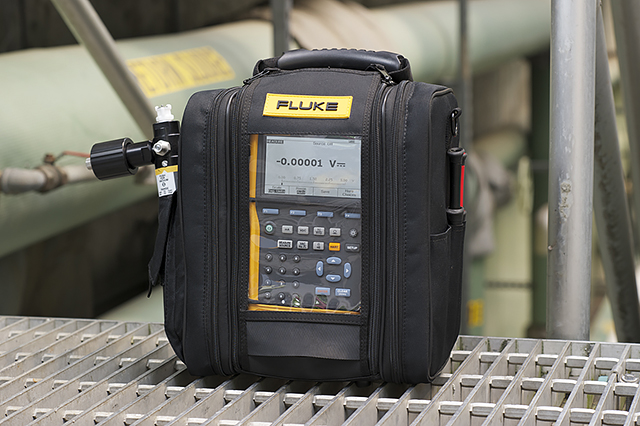

Fluke 754 – dokumentoiva prosessikalibraattori

Tehokkaampi. Nopeampi. HART.

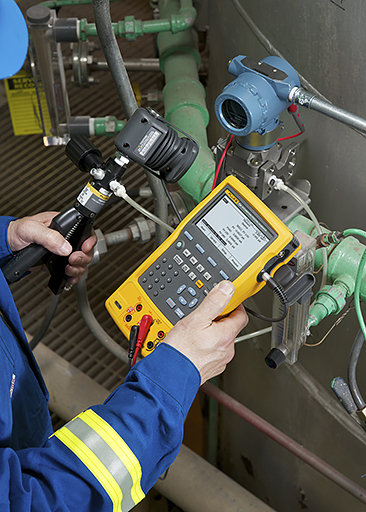

Fluke 754 on dokumentoiva prosessikalibraattori, joka on kädessä pidettävä, vankka, ja hoitaa monen työkalun tehtävät. Laite hakee, simuloi ja mittaa sekä lämpötilan ja paineen että sähköiset signaalit. Paketin täydentää erinomainen graafinen näyttö, jota on helppo lukea pimeässäkin. Li-ion -akku antaa entistä pidemmän käyttöajan. Lisäksi kalibraattorissa on USB-portti, ja siihen on saatavana sarja uusia lisävarusteita.



Laitteen avulla voidaan kalibrointitoiminnot automatisoida ja tallentaa kaikki tiedot, minkä lisäksi se auttaa noudattamaan tarkkoja säädöksiä kuten ISO 9000, FDA, EPA ja OSHA. Sen mukana toimitetaan laturi, litiumioniakku, DPCTrack 2™ -esittelyohjelmisto, käyttöohje, NIST-jäljitettävä kalibrointiraportti ja kalibrointitiedot, kolme sarjaa pitkähampaisia hauenleukamittapäitä, kaksi sarjaa koukkumittapäitä, pehmeä kantolaukku ja USB-liitäntäkaapeli, sekä Fluke 754HHC HART -tietoliikennekaapeli.

Lisävarusteina on saatavana mm. koukkumittapäitä, paine-eromoduuleita, absoluuttisia painemoduuleita, tyhjiöpainemoduuleita, termopari- ja putkenlämpöliitinsarjoja sekä erilaisia antureita ja klipsejä.





Toiminnot:

Fluke 754 on tehokas, monikäyttöinen dokumentoiva kalibraattori, johon voit ladata ohjelmistopohjaisia proseduureja, luetteloita ja ohjeita. Voit myös lähettää kalibraattorin tietoja tulostettavaksi, arkistoitavaksi tai analysoitavaksi. 754 sisältää myös tehokkaan HART® -käyttöliittymän, jolla voidaan tehdä lähes kaikki ne jokapäiväiset tehtävät, jotka nyt hoidetaan erillisen kommunikaattorin avulla.

  • Testaa anturit, lähettimet ja muut laitteet mittaamalla jännitteet, virrat, vastusanturit (RTD), termoelementit, taajuudet ja resistanssit
  • Kalibroi lähettimet hakemalla/simuloimalla voltit, milliampeerit, termoparit, vastusanturit (RTD), taajuudet, ohmit ja paineen
  • Syöttää käyttöjännitteen lähettimelle testauksen aikana käyttämällä silmukkajännitettä ja mittaa samanaikaisesti milliampeerit
  • Mittaa/hakee paineen kaikilla 29:llä Fluken 700Pxx -painemoduulilla
  • Luo ja tekee automaattisesti as-found/as-left-proseduureja laatustandardien ja säännösten toteuttamiseksi. Tallentaa ja dokumentoi tulokset
  • Säilyttää viikon ladattuja toimenpiteitä ja kalibrointituloksia
  • Käytössäsi on lukuisia ominaisuuksia, kuten Autostep-toiminto, mukautetut yksiköt, yksi- ja kaksinapaisten kytkinten testaus sekä DP-virtaustestausneliöjuuri. Lisäksi voit antaa arvoja testauksen aikana ja ohjelmoida mittausviiveen
  • Helppokäyttöinen
  • Kolmen vuoden takuu
  • Kirkas valkoinen kaksoisnäyttö Lukee haetut ja mitatut parametrit samanaikaisesti
  • Monikielinen käyttöliittymä
  • Ladattavalla Li-Ion-akulla kymmenen tuntia keskeytyksetöntä toiminta-aikaa. Sisältää bensiinimittarin
  • Pystyy käsittelemään pulssitetut RTD-lähettimet ja ohjelmoitavat logiikat, jopa 1 millisekunnein pulssit
  • Mukana toimitetaan DPC/Track Sample -ohjelmisto
  • Yhteensopiva useiden Asset Management -ohjelmistopakettien kanssa



HART-toiminnot:

754 on suunniteltu hoitamaan lähes kaikki ne jokapäiväiset tehtävät, jotka nyt hoidetaan erillisen kommunikaattorin avulla. 744 nimittäin sisältää 375 HART -kommunikaattorin tietoliikenneominaisuudet

  • Enää HART-kalibrointiin ja -huoltoon ei tarvita erillistä laatikkoa tai lisävälineitä
  • Nopea HART-tiedonsiirto
  • Tukee yleisimpiä HART-lähettimiä, mutta sisältää huomattavasti enemmän tuettuja laitekohtaisia komentoja kuin muut HART-kenttäkalibraattorit
  • Tukee useita päälaitteita, pursketilaa ja monipurkumäärityksiä
  • Helppo päivittää lisälaitteilla ja uusilla HART-versioilla
  • Määrittää laitteen tyypin, valmistajan, mallin ja määritteen kyselemällä
  • Määrittää kaksianturisten lämpötilamittapäiden anturien alueen uudelleen
  • Lukee HART PV -toimintoja ja älylähetinten digitaalitulot samalla, kun mittaa analogisen mA-tulon
  • HART-määritystoimintojen luku- ja kirjoitustoiminnot, joiden avulla PV-alueen pisteitä, vaimennusta ja muita huipputason määritysasetuksia voidaan säätää tilannekohtaisesti
  • Nimeää älylähettimet uudelleen HART-määritekentän tekstiä lukemalla ja kirjoittamalla



Monipuolinen HART-protokollatuki:

Valmistaja

Paineinstrumentit

Lämpötilainstrumentit

Coriolis-instrumentit

ABB/Kent-Taylor

600T

658T1



ABB/Hartmann & Braun

Contrans P 1,
AS 800 -sarja





Endress+Hauser

CERABAR S,
CERABAR M,
DELTABAR S

TMT 122 1,TMT 182 1,
TMT 1621



Foxboro Eckardt



TI/RTT201



Foxboro/Invensys

I/A Pressure





Fuji

FCX
FCXAZ

FRC



Honeywell

ST3000

STT25T 1,
STT25H1



Micro Motion





2000
2000 IS
9701
9712
9739

Moore Products



3441



Rosemount

1151
2088
3001C
3051, 3051S

3044C
644
3144
3244, 3144P



Siemens

SITRANS P DS
SITRANS P ES





SMAR

LD301

TT3011



Viatran

I/A Pressure





Wika

UNITRANS

T32H1



Yokogawa

EJA

YTA 110, 310
ja 320



1Anturiviritystä ei tueta



Fluke 754 tukee HART-protokollan version 5.7 sisältämiä komentoja. 2 megatavun muistin ansiosta 754 tukee laajaa joukkoa HART-ohjeita:

  • Yleiset komennot sisältävät toimintoja, jotka koskevat kaikkia kenttätyökaluja. Lukee esimerkiksi valmistajan ja laitetyypin, primäärivasteen (PV) tai lähtövirran ja säätöalueen prosenttiosuuden
  • Tavanomaiset toimintakomennot koskevat useimpien kenttätyökalujen toimintoja, mutta eivät kaikkien. Niillä komennoilla esimerkiksi luetaan monimuuttujat, määritetään vaimennusaika ja suoritetaan silmukkatesti
  • Laitekohtaiset komennot koskevat vain tiettyä kenttätyökalua, esimerkiksi anturisäädintä



Tuetut HART-toimintatilat:

  • Yleisimmin käytetty tila on pisteestä-pisteeseen -toiminto, joka yhdistää 754:n yhteen HART-laitteeseen 4–0 milliampeerin silmukalla
  • Monipurkutilassa useita HART-laitteita voidaan liittää (BUS) toisiinsa. 754 etsii jokaisen laitteen, tunnistaa käytössä olevat osoitteet ja antaa sinulle mahdollisuuden valita yhden laitteista kalibrointia ja muita toimintoja varten
  • Pursketilassa HART-laite lähettää tietopurskeita odottamatta päälaitteen kyselyä. 754 pystyy poistamaan lähettimet pursketilasta testauksen ja kalibroinnin aikana ja palauttamaan ne myöhemmin takaisin pursketilaan



Painemoduulit:

  • Kattaa lähes kaikki painemoduulit (esimerkiksi mittaus-, paine-ero-, kaksois [yhdistelmä]- ja tyhjömoduulit sekä absoluuttiset moduulit)
  • Painelukemien näyttö millä tahansa kalibraattoriin määritetyistä kymmenestä eri paineyksiköstä
  • Vankat, uretaanista valetut kotelot suojaavat moduuleita kovilta otteilta, vaativissa olosuhteissa
  • Mukana sisäinen lämpötilantasoitus 0 - 50 ºC takaa täydellisen tarkat mittaustulokset
  • Sisältää NIST-jäljitettävän kalibrointitodistuksen
  • Kulujen hallitsemiseksi moduulit voi kalibroida myös paikallisesti
  • Paineen kalibroinnista ja mittauksesta vastaa 29-osainen valinnaisten painemoduulien sarja. Moduuleita on 28. Kaikkien perustarkkuus on 0,05 %. Alueiden alku on 0 - 1/H20 (0 - 0,25 kPa) ja laajuus jatkuu aina 0 - 10 000 psi:een (0 — 70 000 kPa) asti
  • Automaattiset proseduurit: automaattisten proseduurien avulla pystytät nopeasti tehokkaat, automaattiset proseduurit lineaarilähettimille, DP-virtauslähettimille ja yksi- tai kaksinapaisille rajakytkimille. Sinun tarvitsee vain valita oikeat mittaus- ja/tai hakutoiminnot ja täyttää proseduurimalli. 750-sarja tekee loput: se suorittaa testauksen, laskee virheet, näyttää lopulliset tulokset ja korostaa toleranssipisteet
  • Mukautetut yksiköt: voit määrittää eri yksiköitä toisiinsa liittyviksi, esimerkiksi mV ja ºC tai ºF. Tämän ansiosta voit käyttää Fluke 750 -sarjaa millivolttilähtösignaalia tuottavien lisävarusteiden, esimerkiksi Fluke 80T-IR -lämpötilanmittausmoduulin kanssa tai kirjata testituloksia käyttäen tukemattomia yksiköitä (esimerkiksi ppm tai kierroksia minuutissa)
  • Käyttäjän antamat arvot: teknikot voivat kirjata myös muiden laitteiden (esimerkiksi paneelimittareiden tai vain lukeman näyttävien laitteiden) hakemia ja/tai mittaamia kalibrointituloksia
  • Rajakytkimen kalibrointi: proseduurit suorittavat yksi- ja kaksinapaisten rajakytkinten jännite-, virta-, lämpötila- ja painekalibroinnin nopeasti ja automaattisesti
  • Differentiaalipainevirtausinstrumentin kalibrointi: kalibrointirutiinit käyttävät neliöjuurta DP-virtausinstrumenttien suoraan kalibroimiseen





Lisäominaisuudet:

  • Monta toimintoa: kalibroi lämpötilan, paineen, jännitteen, virran, resistanssin ja taajuuden. Koska laite paitsi mittaa myös hakee, voit suorittaa vianhaun ja kalibroinnin samalla, kestävällä työkalulla
  • Tehokas ja silti helppokäyttöinen: näytön selkeät valikot opastavat tehtävien suorittamisessa. Osaat toimia tehokkaasti muutamassa minuutissa eikä vasta päivien kuluttua. Automaattiset as-found/as-left-proseduurit takaavat nopeat, yhdenmukaiset kalibroinnit. Proseduurit voit luoda ja suorittaa ohjelmoitavien kalibrointirutiinien avulla
  • Tulosten tallennus ja dokumentointi: kentällä ei enää tarvitse pelleillä kynien ja lehtiöiden kanssa, sillä Fluke 754 tallentaa kalibrointitulokset. Tämä tukee myös ISO-9000-standardin ja muiden säädösten noudattamista. USB-käyttöliittymästä voit siirtää tulokset PC-tietokoneeseen. Tämä säästää aikaa, kun tuloksia ei tarvitse syöttää käsin koneeseen
  • Mahtuu käteen: laite mahtuu hyvin työkalulaukkuun ja ahtaisiin paikkoihin. Käy koko työvuoron ajan yhden ladattavan Li-ion-akun voimin
  • Kestävä ja luotettava: voit luottaa Fluken vankkaan rakenteeseen ja luotettavuuteen kaikkein vaativimmissakin olosuhteissa. Uretaanivalettu kotelo kestää kovan käsittelyn teollisuusympäristössä
  • Kirkas valkoinen näyttö: kirkkaalta näytöltä on helppo lukea tulokset valaistuksesta riippumatta. Kolme (3) taustavalaistusasetusta.
  • Ohjelmistopainikkeet: ohjelmistopainikkeesta pääset suoraan toimintoon, kuten tehtäväluetteloon, automaattisiin proseduureihin, skaalaukseen, min/max-toimintoon, askellus- ja ramppitoimintoon sekä muistin lukemiseen
  • Kolme toimintatilaa: mittaus, haku sekä yhtäaikainen mittaus ja haku. Näiden kolmen toimintotilan avulla ammattilaiset voivat etsiä vikoja sekä kalibroida ja huoltaa laitteen yhdellä työkalulla
  • Käyttöliittymän monipuolinen kielivalikoima: käyttöliittymän voi valita näyttämään ohjeet englanniksi, espanjaksi, italiaksi, ranskaksi tai saksaksi
  • Sisäänrakennettu algebralaskin: laskimessa on neljän toiminnon lisäksi neliöjuuri. Laskin tallentaa, hakee ja suorittaa instrumenttien määrittämisessä tai kentällä tapahtuvassa tietojen arvioinnissa tarvittavat laskut. Laskimen avulla voit määrittää hakutoiminnon laskennallisen arvon. Kynää, paperia tai erillistä laskinta ei tarvita
  • Mittausviiveen ohjelmoiminen: automaattiset toiminnot sallivat myös hitaasti reagoivien instrumenttien kalibroimisen



Katso oheinen video ja kysy lisää myymälästämme!



Klikkaa ja tutustu Fluke 750-sarjan kalibraattoreiden videoesittelyihin tästä linkistä.





Tekniset tiedot:

Mittaustarkkuus

DC-jännite


 1 vuosi

 2 vuotta

100,000 mV

 0,02 % + 0,005 mV

 0,03 % + 0,005 mV

3,00000 V

 0,02 % + 0,00005 V

 0,03 % + 0,00005 V

30 0000 V

 0,02 % + 0,0005 V

 0,03 % + 0,0005 V

300,00 V

 0,05 % + 0,05 V

 0,07 % + 0,05 V

AC-jännite

Alue
40–500 Hz

 Erottelukyky

 1 vuosi

2 vuotta

3,000 V

 0,001 V

 0,5 % + 0,002 V

 1,0% + 0,004 V

30,00 V

 0,01 V

 0,5% + 0,02 V

 1,0% + 0,04 V

300,0 V

 0,1 V

 0,5% + 0,2 V

 1,0% + 0,2 V

DC-virta



 1 vuosi

 2 vuotta

30,000 mA

 0,01 % + 5 uA

 0,015 % + 7 uA

110,00 mA

 0,01 % + 20 uA

 0,015 % + 30 uA

Resistanssi



 1 vuosi

 2 vuotta

10,000 Ω

 0,05 % + 50 mΩ

 0,07 % + 70 mΩ

100,00 Ω

 0,05 % + 50 mΩ

 0,07 % + 70 mΩ

1,0000 kΩ

 0,05 % + 500 mΩ

 0,07 % + 0,5 Ω

10,000 kΩ

 0,1 % + 10 Ω

 0,15 % + 15 Ω

Taajuus



 Erottelukyky

 Tarkkuus (2 vuotta)

1,00–110,00 Hz

 0,01 Hz

 0,05 Hz

110,1–1100,0 Hz

 0,1 Hz

 0,5 Hz

1,101–11,000 kHz

 0,001 kHz

 0,005 kHz

11.01 Hz...50.00 kHz

 0,01 kHz

 0,05 kHz



Syöttötarkkuus

DC-jännite



 1 vuosi

 2 vuotta

100,000 mV

 0,01 % + 0,005 mV

 0,015 % + 0,005 mV

1,00000 V

 0,01 % + 0,00005 V

 0,01 5% + 0,0005 V

15,0000 V

 0,01 % + 0,0005 V

 0,01 5% + 0,0005 V

DC-virta



 1 vuosi

2 vuotta

22,000 mA (haku)

 0,01 % + 0,003 mA

 0,02 % + 0,003 mA

Virtanielu (simuloitu)

 0,02 % + 0,007 mA

 0,04 % + 0,007 mA

Resistanssi



 1 vuosi

 2 vuotta

10,000 Ω

 0,01 % + 10 mΩ

 0,015 % + 15 mΩ

100,00 Ω

 0,01 % + 20 mΩ

 0,015 % + 30 mΩ

1,0000 kΩ

 0,02 % + 0,2 Ω

 0,03 % + 0,3 Ω

10,000 kΩ

 0,02 % + 3 Ω

 0,03 % + 5 Ω

Taajuus



 2 vuotta

0,1–10,99 Hz

 0,01 Hz

0,01–10,99 Hz

 0,01 Hz

11,00...109,99 Hz

 0,1 Hz

110,0...1099,9 Hz

 0,1 Hz

1.100 Hz...21.999 kHz

 0,002 kHz

22,000...50,000 kHz

 0,005 kHz



Tekniset tiedot

Tietojen kirjaustoiminnot

Mittaukset:

 jännite, virta, resistanssi, taajuus, lämpötila ja paine

Lukemanopeus:

 1, 2, 5, 10, 20, 30 tai 60 lukemaa minuutissa

Tallennuksen enimmäispituus:

 8000 lukemaa (7980, kun nopeus on 30 tai 60 lukemaa minuutissa)

Ramppitoiminnot

Syöttöparametrit:

 jännite, virta, resistanssi, taajuus, lämpötila

Nopeus:

 4 askelta sekunnissa

Laukeamisen havaitseminen:

 jatkuvuus tai jännite (jatkuvuushavaitseminen ei ole käytössä, kun haetaan virtaa)

Silmukkavirtatoiminto

Jännite:

 Valittavissa, 26 V

Tarkkuus:

 10 %, vähintään 18 V, virta 22 mA

Suurin virta:

 25 mA, oikosulkusuojattu

Suurin tulojännite:

 50 V DC

Askeltoiminnot

Hakutoiminnot

 jännite, virta, resistanssi, taajuus, lämpötila

Manuaalinen askel

 Askel valittavissa nuolinäppäimillä

Autostep

 Ohjelmoitava (toiminnot, käynnistysviive, askelarvo, aikaa/askel, toisto)



Käyttöympäristö

Käyttölämpötila


 -10 °C...+50 °C

Säilytyslämpötila


 -20 °C...+60 °C

Pölyn-/vedenkestävyys


 IP52, IEC 529

Käyttökorkeus merenpinnasta


 3000 m



Turvallisuustiedot

Turvahyväksynnät


 CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 ja EN610-1:1993



Mekaaniset ja yleiset tiedot

Koko


 136 x 245 x 63 mm

Paino


 1,2 kg

Akut

Sisäinen Li-ion-akku

 7,2 V, 4400 mAh, 30 Wh

Paristojen käyttöikä


 yleensä >8 tuntia

Paristojen vaihto


 Vaihda avaamatta kalibraattoria. Työkaluja ei tarvita.

Liitännät


 Painemoduulin liitin


 USB-liitäntä tietokoneeseen



 Digitaalimittarin (HART) liitin


 Ulkoisen laturin/verkkolaitteen liitäntä (tarvittaessa)

Tietojen tallennuskapasiteetti


 Yksi viikko kalibrointitoiminnon tuloksista

90 päivän tiedot


 750-sarjan normaali tarkistusväli on 1–2 vuotta.


 Normaali 90 päivän mittaus- ja hakutarkkuuden arvio saadaan


 jakamalla yhden vuoden "prosenttia lukemasta"- tai "prosenttia tulosta" -tiedot kahdella.


 Pääpesifikaatiot, jotka ilmaistaan muodossa "prosenttia täydestä asteikosta",


 "lukemaa" tai "ohmia", pysyvät vakioina.



Lämpötila, Resistanssi Lämpötila -anturit

Astetta tai prosenttia lukemasta

Tyyppi (α)

Alue °C

Mittaus °C

Lähdevirta

Lähde °C

Sallittu virta



1 vuosi

2 vuosi



1 vuosi

2 vuosi



100 Ω Pt (385)

-200–100
100 to 800

0,07 °C
0,02 % + 0,05 °C

0,14 °C
0,04 % + 0,10 °C

1 mA

0,05 °C
0,0125 % + 0,04 °C

0,10 °C
0,025 % + 0,08 °C

0,1–10 mA

200 Ω Pt (385)

-200–100
100 to 630

0,07 °C
0,02 % + 0,05 °C

0,14 °C
0,04 % + 0,10 °C

500 μA

0,06 °C
0,017 % + 0,05 °C

0,12 °C
0,034 % + 0,10 °C

0,1...1 mA

500 Ω Pt (385)

-200–100
100 to 630

0,07 °C
0,02 % + 0,05 °C

0,14 °C
0,04 % + 0,10 °C

250 μA

0,06 °C
0,017% + 0,05 °C

0,12 °C
0,034 % + 0,10 °C

0,1...1 mA

1000 Ω Pt (385)

-200–100
100 to 630

0,07 °C
0,02 % + 0,05 °C

0,14 °C
0,04% + 0,10 °C

150 μA

0,06 °C
0,017 % + 0,05 °C

0,12 °C
0,034 % + 0,10 °C

0,1...1 mA

100 Ω Pt (3916)

-200–100
100 to 630

0,07 °C
0,02 % + 0,05 °C

0,14 °C
0,04 % + 0,10 °C

1 mA

0,05 °C
0,0125 % + 0,04 °C

0,10 °C
0,025 % + 0,08 °C

0,1–10 mA

100 Ω Pt (3926)

-200–100
100 to 630

0,08 °C
0,02 % + 0,06 °C

0,16 °C
0,04 % + +0,12 °C

1 mA

0,05 °C
0,0125 % + 0,04 °C

0,10 °C
0,025 % + 0,08 °C

0,1–10 mA

10 Ω Cu (427)

-100...260

0,2 °C

0,4 °C

3 mA

0,2 °C

0,4 °C

0,1–10 mA

120 Ω Ni (672)

-80...260

0,1 °C

0,2 °C

1 mA

0,04 °C

0,08 °C

0,1–10 mA



Lämpötila, lämpöparit

Tyyppi

Lähde °C

Mittaus °C

Lähde °C


1 vuosi

2 vuotta

1 vuosi

2 vuotta

E

-250...-200

1.3

2

0.6

0.9


-200...-100

0.5

0.8

0.3

0.4


-100...600

0.3

0.4

0.3

0.4


600...1000

0.4

0.6

0.2

0.3

N

-200...-100

1

1.5

0.6

0.9


-100...900

0.5

0.8

0.5

0.8


900...1300

0.6

0.9

0.3

0.4

J

-210...-100

0.6

0.9

0.3

0.4


-100...800

0.3

0.4

0.2

0.3


800...1200

0.5

0.8

0.3

0.3

K

-200...-100

0.7

1

0.4

0.6


-100...400

0.3

0.4

0.3

0.4


400...1200

0.5

0.8

0.3

0.4


1200...1372

0.7

1

0.3

0.4

T

-250...-200

1.7

2.5

0.9

1.4


-200...0

0.6

0.9

0.4

0.6


0...400

0.3

0.4

0.3

0.4

B

600...800

1.3

2

1

1.5


800...1000

1

1.5

0.8

1.2


1000...1820

0.9

1.3

0.8

1.2

R

-20...0

2.3

2.8

1.2

1.8


0...100

1.5

2.2

1.1

1.7


100...1767

1

1.5

0.9

1.4

S

-20...0

2.3

2.8

1.2

1.8


0...200

1.5

2.1

1.1

1.7


200...1400

0.9

1.4

0.9

1.4


1400...1767

1.1

1.7

1

1.5

C

0...800

0.6

0.9

0.6

0.9


800...1200

0.8

1.2

0.7

1


1200...1800

1.1

1.6

0.9

1.4


1800...2316

2

3

1.3

2

L

-200...-100

0.6

0.9

0.3

0.4


-100...800

0.3

0.4

0.2

0.3


800...900

0.5

0.8

0.2

0.3

U

-200...0

0.6

0.9

0.4

0.6

0...600

0.3

0.4

0.3

0.4

BP

0...1000

1

1.5

0.4

0.6


1000...2000

1.6

2.4

0.6

0.9


2000...2500

2

3

0.8

1.2

XK

-200...300

0.2

0.3

0.2

0.5

300...800

0.4

0.6

0.3

0.6
