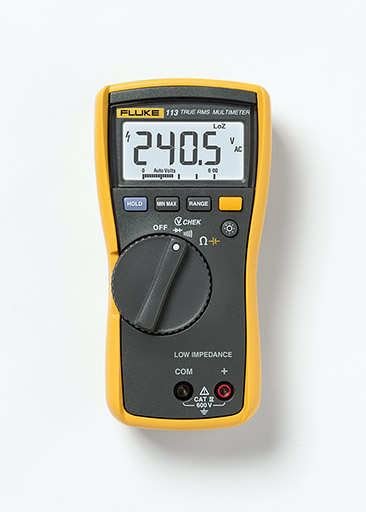

Fluke 113 -digitaaliyleismittari

True RMS jokaiseen työkalupakkiin



Fluke 113 on digitaalinen yleismittari, jolla voi tehdä helposti ja nopeasti perusmittauksia ja kytkentöjen testauksia. Helppokäyttöisen mittarin avulla voi korjata tyypilliset sähköön liittyvät ongelmatilanteet.  VCHEK™ LoZ -toiminnolla voi mitata samanaikaisesti sekä jännitettä että johtavuutta. Fluke 113 tekee myös dioditestit. Laitteessa on Min/Max -toiminto sekä automaattinen ja manuaalinen alueen valinta. Suuressa näytössä on taustavalo ja laite täyttää turvallisuusstandardit.

Tutustu myös Fluken muihin yleismittarimalleihin!



Ominaisuuksia:

  • Pienen tuloimpedanssin VCHEK™ LoZ -mittaustoiminto jännitteen ja johtavuuden samanaikaiseen mittaamiseen
  • True RMS epälineaaristen kuormien tarkkoihin AC-mittauksiin
  • Suuri taustavalaistu näyttö helpottaa työskentelyä huonosti valaistuissa kohteissa
  • Signaalivaihteluiden tallennus min/max-tallennuksen avulla
  • Dioditestaus yleisten germanium-, silikoni- ja tehodiodien testaamiseen
  • Integroitu suojakotelo, jossa säilytyspaikka mittapäille
  • Automaattinen ja manuaalinen alueen asetus lisää helppokäyttöisyyttä
  • CAT III 600 V- ja CAT IV 300 V -standardien mukainen luokitus takaa käyttöturvallisuuden
  • Lisävarusteena TPAK-magneettiripustin, joka lisää käyttömukavuutta hadsfree-toiminnon avulla



Tekniset tiedot:

Tekniset tiedot

VCHEK1,2,3

Alue

 6,000 V



 60,00 V



 600,0 V

Erottelukyky

 0,001 V



 0,01 V



 0,1 V

Tarkkuus

 DC, 45–500 Hz:2,0 % + 3



 500 Hz – 1 kHz: 4,0 % + 3

Dioditesti4

Alue

 2,000 V

Erottelukyky

 0,001 V

Tarkkuus

 2,0 % + 3

Jatkuvuus4

Tarkkuus

 Äänimerkki käytössä <20 Ω, pois käytöstä >250 Ω, havaitsee 500 μs:n tai pidemmät avoimet piirit tai oikosulut

4

Alue

 600,0 Ω



 6,000 kΩ



 60,00 kΩ

Erottelukyky

 0,1 Ω



 0,001 kΩ



 0,01 kΩ

Tarkkuus

 0,9 % + 2



 0,9 % + 1



 0,9 % + 1

Kapasitanssi4

Alue

 1000 nF



 10,00 μF



 100,0 μF



 9999 μF

Erottelukyky

 1 nF



 0,01 μF



 0,1 μF



 1 μF

Tarkkuus

 1,9 % + 2



 1,9 % + 2



 1,9 % + 2



 100 μF - 1000 μF: 1,9 % + 2



 > 1000 μF: 5 % + 20

Huomautukset:
1 Kaikki VChek-jännitealueet on määritetty arvoon 60 lukemaa...koko alue. Koska alle 60 lukeman syöttöjä ei määritetä, on mahdollista ja normaalia, että tämä mittari ja muu todellisen tehollisarvon (True-RMS) mittari näyttää ei-nolla-lukemat, kun testijohtimet irrotetaan piiristä tai ne kytketään oikosulkuun.
2 Huippukerroin ≤ 3 4000 lukemalla, pienentyen lineaarisesti arvoon 1,5 täydellä asteikolla.
3 Pienin mitattavissa oleva tulo automaattisella VCHEK-alueella on 3 V dc. Kun haluat tehdä alle 3 V:n (DC) mittauksia, paina Range (Alue) -painiketta kahdesti, jolloin 6 V:n (DC) manuaalinen alue on käytettävissä.
4 Jännitteen mittaamisen jälkeen vaaditaan 1 minuutin odotusaika, jotta säilytettäisiin vastuksen, kapasitanssin, dioditestin ja jatkuvuuden tarkkuus.



Tekniset tiedot

Minkä tahansa liittimen ja maan välinen suurin jännite



 600 V

Näyttö



 3 3/4 numeroa, 6000 lukemaa, päivitys 4/s.

Käyttölämpötila



 -10 °C...50 °C (14–122 °F)

Säilytyslämpötila



 -40 °C...60 °C (-22 °F...140 °F)

Lämpötilakerroin



 0,1 x (määritetty tarkkuus)/°C (<18 °C tai >28 °C)

Käyttökorkeus merenpinnasta



 2 000 m

Varastointikorkeus



 10 000 m

Suhteellinen kosteus



 95 % 30 °C:een



 75 % 40 °C:een



 45 % 50 °C:een

Akun tyyppi



 9 V:n alkaliparisto, ANSI 1604A / IEC 6F22

Akkujen kesto



 Alkali: yleensä 300 tuntia ilman taustavaloa

Iskunkestävyys



 Kestää 1 metrin pudotuksen IEC 61010-1-2001 -luokituksen mukaisesti

Värähtely



 MIL-PRF-28800, Class 2 -instrumentti

Koko (K x L x P)



 6,58 in X 3,35 in X 1,81 in (167,1 mm X 85,1 mm X 46,0 mm')

Paino



 13,0 oz (404 g)

Turvallisuus



 ANSI/ISA 82.02.01 (61010-1) 2004-, CAN/CSA-C22.2 No 61010-1-04- ja UL 61010-1 (2004) -standardien ja säännösten IEC/EN 61010-1 2nd Edition, mittausluokka IV, 600 V, ympäristöhaittaluokka 2 ja EMC EN61326-1 mukainen

EMI-säännökset



 FCC-osan 15 luokan B mukainen



Tekniset tiedot

VCHEK

Tuloimpedanssi (nimellinen)

 ~3 kΩ < 300 pF

VCHEK

Normaalitilan hylkäyssuhde (1 kΩ epäsymmetria)

 yli 60 dB (DC), 50 tai 60 Hz

Ω

Avoimen piirin testijännite

 < 2,7 V tasavirtaa

Maksimijännite

 < 0,7 V tasavirtaa

Dioditesti

Avoimen piirin testijännite

 < 2,7 V tasavirtaa

Maksimijännite

 2,000 V DC

Oikosulkuvirta

 < 350 μA

Dioditesti

Oikosulkuvirta

 < 1,0 mA
