Fluke 1620–2 -sarjan maadoitusvastustesterit

Markkinoiden täydellisintä tekniikkaa







Fluke 1623–2- ja 1625–2 -maadoitusvastustesterit ovat edistyksellisiä mittalaitteita, joilla maadoitusvastus voidaan testata kaikilla neljällä eri menetelmällä. Maadoituksen silmukkavastukset voidaan testata pelkästään pihtejä käyttämällä – menetelmää kutsutaan sauvattomaksi testaamiseksi, ja siinä ei tarvita maadoitussauvoja eikä maadoituskaapeleiden irrottamista. Maadoitustestauksen voi tehdä missä tahansa paikassa, jossa maadoitukseen ei pääse käsiksi, kuten rakennusten sisällä ja korkeajännitepylväissä jne.





Uudet Fluke 1620–2 -sarjan GEO-maadoitusvastustesterit ovat markkinoiden täydellisimpiä testereitä. Laitteissa on uusi, entistä parempi näyttö ja USB-liitäntä tiedonsiirtoa varten, värikoodatut mittajohdot sekä uudet kaapelikelat ja maadoituspiikit.

Huom! Testereistä on saatavana myös täydelliset KIT-versiot, jolloin mukaan kuuluu kantolaukku, maadoituspiikkisarja, kaapelikeloja ja indusoiva pihti sekä mittaava maadoituspihti (ks. kuvat alla).







Toimitussisällöt

1623-2

1625-2



• 1623-2 maadoitusvastustesteri

• Käyttöohje CD:llä

• Pikakäyttöopas

• Mittajohdot (musta ja punainen)

• Hauenleuat (musta ja punainen)

• 2 vuoden takuu





• 1625-2 maadoitusvastustesteri

• Käyttöohje CD:llä

• Pikakäyttöopas

• Mittajohdot (musta ja punainen)

• Hauenleuat (musta ja punainen)

• 2 vuoden takuu

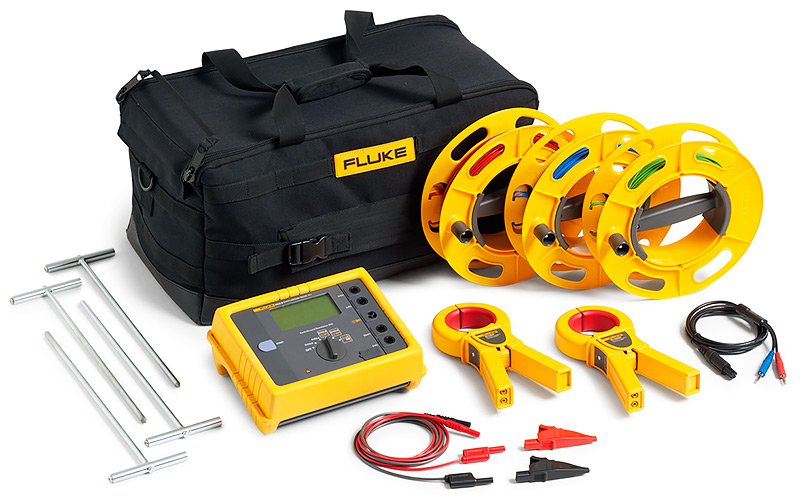

1623-2 KIT

1625-2 KIT

Kuten 1623-2, mutta lisäksi:

• C1620 kantolaukku

• Maadoituspiikkisarja

• Kaapelikela 25m, sininen

• Kaapelikela 25m, vihreä

• Kaapelikela 50m, punainen

• Indusoiva (syöttävä) maadoituspihti

• Mittaava maadoituspihti



Kuten 1625-2, mutta lisäksi:

• C1620 kantolaukku

• Maadoituspiikkisarja

• Kaapelikela 25m, sininen

• Kaapelikela 25m, vihreä

• Kaapelikela 50m, punainen

• Indusoiva (syöttävä) maadoituspihti

• Mittaava maadoituspihti







Alta löydät molempien yksittäisten testereiden perustoiminnot ja tekniset tiedot.

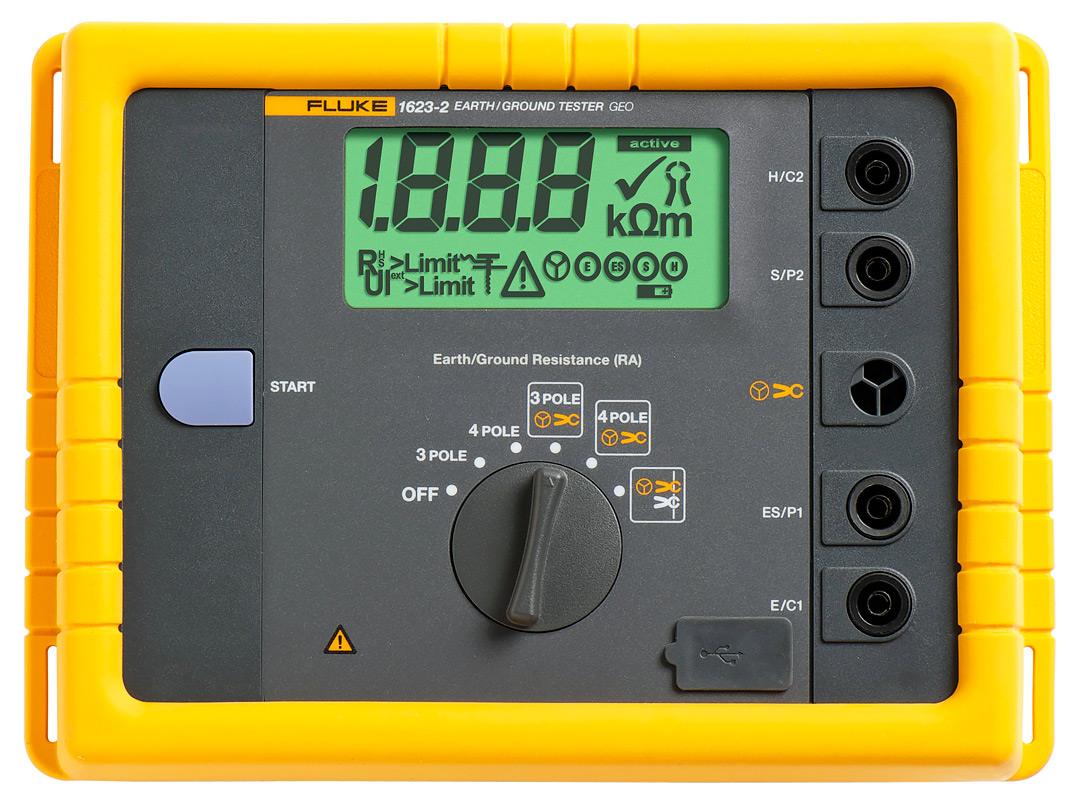

Fluke 1623–2 GEO

TOIMINNOT:

  • 3- ja 4-johtiminen potentiaalin aleneminen, maadoituksen resistanssin silmukkatestaus
  • 4-johtiminen maan resistiivisyyden testaus
  • Selektiivinen maadoitussauvatestaus yhtä virtapihtiä käyttäen
  • Sauvaton maadoitussauvatestaus kahta virtapihtiä käyttäen.
  • Ulkokäyttöön soveltuvaksi luokiteltu (IP56)
  • Kova kantolaukku
  • USB-tietojen tallennus ja siirto
  • Testeri on myös helppokäyttöinen. Se ilmoittaa kunkin testin kohdalla, mikä sauva tai virtapihti on kytkettävä, ja isoa kiertokytkintä voidaan käyttää myös käsineet kädessä.

Tekniset tiedot (1623–2):

Yleinen

näyttö: 1 999 merkin LCD-näyttö

Näyttö, jossa on erikoissymboleita (merkkikorkeus 25 mm) ja fluoresoiva taustavalo

Käyttöliittymä

Välitön mittaus yhdellä painikkeella toimivalla TURN-and-START (Käännä ja käynnistä) -toiminnolla. Ainoat käyttöelementit ovat kiertokytkin ja START (Käynnistys) -painike

Lujakestoinen ja veden- ja pölynkestävä

Laite on suunniteltu käytettäväksi vaativissa ympäristöolosuhteissa (kuminen suojakuori, IP 56)

Muisti

Sisäiseen muistilaitteeseen voi tallentaa jopa 1 500 tallennetta, ja sitä voi käyttää USB-portin kautta.

Lämpötila-alue

Käyttölämpötila

–10...+50 °C

Säilytyslämpötila

–30...60 °C

Lämpötilakerroin

± 0,1 % lukemasta/°C, < 18 °C > 28 °C

Epätarkkuus

Viittaa viitelämpötila-alueeseen, yhden vuoden takuu

Toimintavirhe

Viittaa viitelämpötila-alueeseen, yhden vuoden takuu

Ilmastoluokka

C1 (IEC 654-1), –5...+45 °C, suhteellinen ilmankosteus 5–95 %

Suojaluokka

Laukku IP56, paristokotelon luukku IP40 (EN 60529)

Turvallisuus

Suojattu kaksinkertaisella ja/tai vahvistetulla eristyksellä. enintään 50 V maahan. IEC61010-1: 300 V CAT II, ympäristöhaittaluokka 2

Sähkömagneettinen yhteensopivuus (päästöjen sieto)

IEC61326-1: kannettava

Laatujärjestelmä

Suunniteltu ja valmistettu DIN ISO 9001 -standardin mukaan

Ulkoinen jännite

Suurin Vext = 24 V (tasavirta, vaihtovirta < 400 Hz), mittaus estetty suuremmilla arvoilla

Vext-hylkäys

> 120 dB (162⁄3, 50, 60, 400 Hz)

Mittausaika

Tyypillisesti 6 s

Suurin ylikuormitus

250 Vrms (koskee väärinkäyttöä)

Aputeho

6 x 1,5 V:n alkali (tyyppi AA LR6)

Pariston käyttöaika

Normaalisti yli 3 000 mittausta

Mitat (L x K x S)

250 mm x 133 mm x 187 mm

Paino

1,1 kg mukaan lukien paristot
7,6 kg mukaan lukien lisävarusteet ja paristot kantolaukussa

RA, 3-johtiminen maadoitusvastuksen testaus (IEC 1557-5)

Kytkimen asento

R A 3-johtiminen

Erottelukyky

0,001–10 Ω

Mittausalue

0,020 Ω - 19,99 kΩ

Tarkkuus

± (2 % lukemasta + 3 numeroa)

Toimintavirhe

± (5 % lukemasta + 3 numeroa)


Mittausperiaate: virta- ja jännitemittaus

Mittausjännite

Vm = 48 V ac

Oikosulkuvirta

yli 50 mA

Mittaustaajuus

128 Hz

Mittapään resistanssi (RS)

Enint. 100 kΩ

Lisämaadoituselektrodin resistanssi (R H)

Enint. 100 kΩ

Lisävirhe, jonka aiheuttavat R H ja RS

R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 %

Valvonta: R S ja R H, sis. virheilmaisimen.
Automaattinen asteikon valinta.
Mittausta ei tehdä, jos virtapihdin läpi kulkeva virta on liian alhainen.

R A 4-johtiminen maadoitusvastuksen testaus (IEC 1557-5)

Kytkimen asento

R A 4-johtiminen

Erottelukyky

0,001–10 Ω

Mittausalue

0,020 Ω - 19,99 kΩ

Tarkkuus

± (2 % lukemasta + 3 numeroa)

Toimintavirhe

± (5 % lukemasta + 3 numeroa)

Mittausperiaate: virta- ja jännitemittaus

Mittausjännite

Vm = 48 V ac

Oikosulkuvirta

yli 50 mA

Mittaustaajuus

128 Hz

Mittapään resistanssi (RS +R ES)

Enint. 100 kΩ

Lisämaadoituselektrodin resistanssi (R H)

Enint. 100 kΩ

Lisävirhe, jonka aiheuttavat R H ja RS

R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 %

Valvonta: R S ja R H, sis. virheilmaisimen.
Automaattinen asteikon valinta.

RA, 3-johtiminen selektiivinen maadoitusvastuksen testaus virtapihdillä (R A virtapihdin kanssa)

Kytkimen asento

R A 3-johtiminen virtapihdillä

Erottelukyky

0,001–10 Ω

Mittausalue

0,020 Ω - 19,99 kΩ

Tarkkuus

± (7 % lukemasta + 3 numeroa)

Toimintavirhe

± (10 % lukemasta + 5 numeroa)

Mittausperiaate: virta- ja jännitemittaus (ulkoisella virtapihdillä)

Mittausjännite

Vm = 48 V ac

Oikosulkuvirta

yli 50 mA

Mittaustaajuus

128 Hz

Mittapään resistanssi (RS)

Enint. 100 kΩ

Lisämaadoituselektrodin resistanssi (R H)

Enint. 100 kΩ

Valvonta: R S ja R H, sis. virheilmaisimen.
Automaattinen asteikon valinta.
Mittausta ei tehdä, jos virtapihdin läpi kulkeva virta on liian alhainen.

RA, 4-johtiminen selektiivinen maadoitusvastuksen testaus virtapihdillä (R A virtapihdin kanssa)

Kytkimen asento

R A 4-johtiminen virtapihdillä

Erottelukyky

0,001–10 Ω

Mittausalue

0,020 Ω - 19,99 kΩ

Tarkkuus

± (7 % lukemasta + 3 numeroa)

Toimintavirhe

± (10 % lukemasta + 5 numeroa)

Mittausperiaate: virta- ja jännitemittaus (ulkoisella virtapihdillä)

Mittausjännite

Vm = 48 V ac

Oikosulkuvirta

yli 50 mA

Mittaustaajuus

128 Hz

Mittapään resistanssi (RS)

Enint. 100 kΩ

Lisämaadoituselektrodin resistanssi (R H)

Enint. 100 kΩ

Valvonta: R S ja R H, sis. virheilmaisimen.
Automaattinen asteikon valinta.
Mittausta ei tehdä, jos virtapihdin läpi kulkeva virta on liian alhainen.

Sauvaton maasilmukkavastuksen testaus (2 virtapihtiä)

Kytkimen asento

R A 4-johtiminen, 2 virtapihtiä

Erottelukyky

0,001–10 Ω

Mittausalue

0,020 Ω - 19,99 kΩ

Tarkkuus

± (7 % lukemasta + 3 numeroa)

Toimintavirhe

± (10 % lukemasta + 5 numeroa)

Mittausperiaate: sauvaton resistanssimittaus suljetuilla silmukoilla kahden virtamuuntajan avulla

Mittausjännite

Vm = 48 V ac

Mittaustaajuus

128 Hz

Häiriövirta (I EXT)

Enint. I EXT = 10 A (vaihtovirta) (R A < 20 Ω)

Enint. I EXT = 2 A (vaihtovirta) (R A > 20 Ω)

Automaattinen asteikon valinta.
Sauvatonta silmukkamittausta koskevat tiedot ovat voimassa vain käytettäessä yhdessä suositeltujen virtapihtien kanssa määritetyllä vähimmäisetäisyydellä.

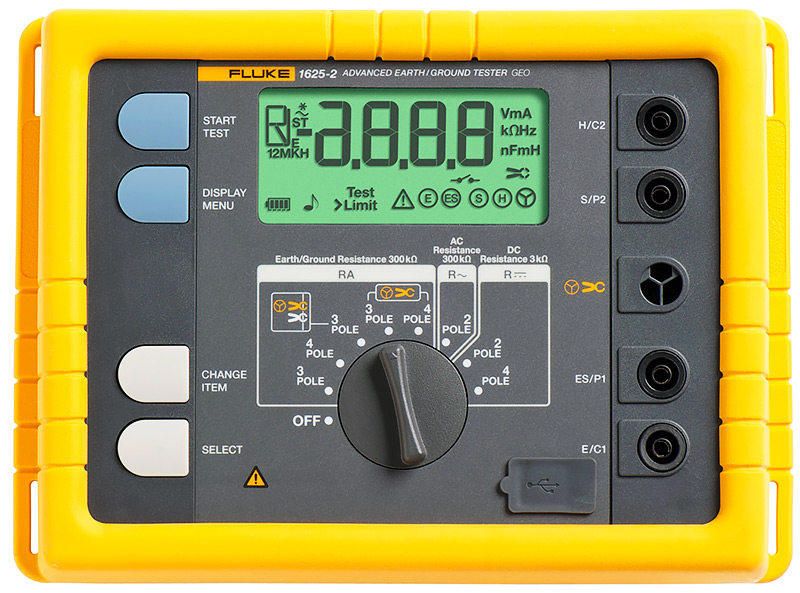

Fluke 1625–2 GEO

TOIMINNOT:

  • 3- ja 4-johtiminen potentiaalin aleneminen, maadoituksen resistanssin silmukkatestaus
  • 4-johtiminen maan resistiivisyyden testaus
  • Selektiivinen maadoitussauvatestaus yhtä virtapihtiä käyttäen
  • Sauvaton maadoitussauvatestaus kahta virtapihtiä käyttäen.
  • Ulkokäyttöön soveltuvaksi luokiteltu (IP56)
  • Kova kantolaukku
  • USB-tietojen tallennus ja siirto
  • Testeri on myös helppokäyttöinen. Se ilmoittaa kunkin testin kohdalla, mikä sauva tai virtapihti on kytkettävä, ja isoa kiertokytkintä voidaan käyttää myös käsineet kädessä.

Tekniset tiedot (1625–2):

Yleinen

Muisti

Sisäiseen muistilaitteeseen voi tallentaa jopa 1 500 tallennetta, ja sitä voi käyttää USB-portin kautta.

Mittaustoiminto

Häiriöjännite ja -taajuus, maadoitusvastus 3- ja 4-johtimiseen testaukseen pihtivirtamuuntajan kanssa ja ilman sitä, resistanssi 2-johtimiseen testaukseen vaihtovirralla, 2- ja 4-johtimiseen testaukseen tasavirralla

Näyttö

Nelinumeroinen (2 999 numeroa): 7-osainen nestekidenäyttö, jossa on aiempaa parempi kuvanlaatu

Toiminta

Keskellä oleva kiertokytkin ja toimintopainikkeet

Lämpötila-alue

Käyttölämpötila

–10...+50 °C

Säilytyslämpötila

–30...60 °C

Lämpötilakerroin

± 0,1 % lukemasta/°C, < 18 °C > 28 °C

Suojaustyyppi

Laukku IP56, paristokotelon luukku IP40 (EN 60529)

Enimmäisjännite

Varoitus: liittimen pihti liittimeen E, ES, S tai H

U rms = 0 V

Liittimet E, ES, S tai H toisiinsa kaikissa yhdistelmissä, enintään U rms = 250 V (koskee väärinkäyttöä)

Turvallisuus

Suojattu kaksinkertaisella ja/tai vahvistetulla eristyksellä. Enint. 50 V maahan (IEC61010-1). 300 V CAT II, ympäristöhaittaluokka 2

Laatustandardi

Suunniteltu ja valmistettu DIN ISO 9001 -standardin mukaan

Ulkoisen kentän vaikutus

Standardin DIN 43780 (8/76) vaatimusten mukainen

Aputeho

6 x 1,5 V alkaliparisto (IEC LR6 tai tyyppi AA)

Pariston elinkaari

IEC LR6 / tyyppi AA: yleensä 3 000 mittausta (R E+R H ≤ 1 kΩ)

IEC LR6 / tyyppi AA: yleensä 6 000 mittausta (R E+R H > 10 kΩ)

Mitat (L x K x S)

250 mm x 133 mm x 187 mm

Paino

≤ 1,1 kg ilman lisävarusteita, 7,6 kg mukaan lukien lisävarusteet ja paristot kantolaukussa

Kotelon materiaali

Polyesteri

Häiriöjännitteen mittaus (tasa- + vaihtovirta) (U ST)

Mittauksen virherajat: menetelmä

Täydellinen aallon tasasuuntaus

Mittausalue

1–50 V

Näyttöalue

0,0–50 V

Erottelukyky

0,1 V

Taajuusalue

tasa-/vaihtovirta 45–400 Hz, sini

Tarkkuus

± (5 % lukemasta + 5 numeroa)

Mittaussarja

Noin 4 mittausta sekunnissa

Sisäinen resistanssi

Noin 1,5 MΩ

Suurin ylikuormitus

U rms = 250 V

Häiriötaajuuden mittaus (F)

Mittauksen virherajat: menetelmä

Häiriöjännitteen värähtelyajan mittaus

Mittausalue

6,0–400 Hz

Näyttöalue

16,0–299,9–999 Hz

Erottelukyky

0,1–1 Hz

Alue

1–50 V

Tarkkuus

± (1 % lukemasta + 2 numeroa)

Maadoitusvastus (RE)

Mittausmenetelmä

Virta- ja jännitemittaus mittapäällä IEC61557-5-standardin mukaisesti

Avoin piirin jännite

20/48 V, ac

Oikosulkuvirta

250 mA ac

Mittaustaajuus

94, 105, 111, 128 Hz, valitaan manuaalisesti tai automaattisesti. (AFC) 55 Hz toiminnossa R*

Häiriön hylkäys

120 dB (16 2/3, 50 , 60, 400 Hz)

Suurin ylikuormitus

U rms = 250 V



Sähköiset mittauserittelyt

Perusvirhe tai vaikutussuure

Viiteolosuhteet tai määritetty käyttöalue

Määritetty standardi

Vaatimukset tai testaus IEC 1557 -standardin oleellisten osien mukaisesti

Testaustyyppi

Epätarkkuus

Viiteolosuhteet

A

Osa 5, 6.1

R

Asento

Viiteasento ± 90°

E1

Osa 1, 4.2

R

Käyttöjännite

Valmistajan ilmoittamissa rajoissa

E2

Osa 1, 4.2, 4.3

R

Lämpötila

0 °C ja 35 °C

E3

Osa 1, 4.2

T

Sarjahäiriöjännite

Ks. 4.2 ja 4.3

E4

Osa 5, 4.2, 4.3

T

Mittapäiden ja lisämaadoituselektrodien resistanssi

0–100 x R A, mutta ≤ 50 kΩ

E5

Osa 5, 4.3

T

Järjestelmän taajuus

99–101 nimellistaajuudesta

E7

Osa 5, 4.3

T

Järjestelmäjännite

85–110 % nimellisjännitteestä

E8

Osa 5, 4.3

T

Toimintavirhe

B = ±(|A| + 1,15 √E 21 E 22 E23 E 24 E 25 E 26 )

Osa 5, 4.3

R

A = perusvirhe
En = vaihtelu
R = tavanomainen testi
T = tyyppitesti

B[%] = ± B / tarkkuuden viitearvo x 100 %

Mittausalue

0,020 Ω - 300 kΩ

Näyttöalue

0,001–2,999 Ω

3,00–29,99 Ω

30,0–299,9 Ω

0,300–2,999 kΩ

3,00–29,99 kΩ

30,0–299,9 kΩ

Erottelukyky

0,001 Ω

0,01 Ω

0,1 Ω

1 Ω

10 Ω

100 Ω

Tarkkuus

± (2 % lukemasta + 2 numeroa)

Toimintavirhe

± (5 % lukemasta + 5 numeroa)

Mittausaika

Yleensä 8 s, kiinteä väli 30 s enintään automaattisella mittaustaajuuden säädöllä (AFC) ja täydellinen kaikkien mittaustaajuuksien mittauskierto

Mittapään ja lisämaadoituselektrodin resistanssin aiheuttama lisävirhe

R H(R S + 2 000 Ω) / R E x 1,25 x 10 -6% + 5 numeroa

Mittausvirhe, jonka aiheuttavat R H ja RS

Yleensä 10 % mittauksista R E + R S + RH

Suurin mittapään resistanssi

≤ 1 MΩ

Suurin lisämaadoituselektrodin resistanssi

≤ 1 MΩ

Automaattinen tarkistus, mikäli virhe on IEC61557-5-standardissa määritettyjen rajojen mukainen.
Jos mittapään, lisämaadoituselektrodin ja maadoitusvastuksen mittauksen jälkeen mittausvirhe on yli 30 % mittausolosuhteisiin vaikuttavien tekijöiden vuoksi, näyttöön tulee varoitusmerkki sekä ilmoitus, jossa kerrotaan RS:n tai RH:n olevan liian korkea.



Automaattinen mittaustarkkuuden vaihto lisämaadoituselektrodin resistanssin R mukaanH

RH jännitteellä U mitt.= 48 V

< 300 Ω



< 6 Ω



< 60 Ω



< 600 Ω



RH jännitteellä U mitt.= 20 V

< 250 Ω



< 2,5 kΩ



< 25 kΩ



< 250 kΩ



Erottelukyky

1 MΩ



10 MΩ



100 MΩ



1 Ω





Maadoitusvastuksen selektiivinen mittaus (R E, pihti)

Mittausmenetelmä

Virta- ja jännitemittaus mittapäällä EN61557-5-standardin mukaisesti ja virtamittaus yksittäisestä haarasta lisävirtamuuntajalla (patentti vireillä).



Avoin piirin jännite

20/48 V ac



Oikosulkuvirta

250 mA ac



Mittaustaajuus

94, 105, 111, 128 Hz, valitaan manuaalisesti tai automaattisesti (AFC), 55 Hz (R*)



Häiriön hylkäys

120 dB (162/3, 50, 60, 400 Hz)



Suurin ylikuormitus

Enint. U rms = 250 V (mittausta ei aloiteta)



Mittausalue

0,020 Ω - 300 kΩ



Näyttöalue

0,001–2,999 Ω



3,00–29,99 Ω



30,0–299,9 Ω



0,300–2,999 kΩ



3,00–29,99 kΩ



Erottelukyky

0,001 Ω



0,01 Ω



0,1 Ω



1 Ω



10 Ω



Tarkkuus

± (7 % lukemasta + 2 numeroa)



Toimintavirhe

± (10 % lukemasta + 5 numeroa)



Mittapään ja lisämaadoituselektrodin tyypillisen resistanssin aiheuttama lisävirhe

R H(R S + 2 000 Ω) / R ETOTAL x 1,25 x 10 -6% + 5 numeroa



Mittausvirhe, jonka aiheuttavat R H ja RS

Yleensä 10 % mittauksista R ETOTAL + R S + RH



Mittausaika

Yleensä 8 s kiinteä väli 30 s enintään automaattisella mittaustaajuuden säädöllä (AFC) ja täydellinen kaikkien mittaustaajuuksien mittauskierto



Minimaalinen virta yhdessä mitattavassa haarassa

0,5 mA

Muuntajalla (1 000:1)



0,1 mA

Muuntajalla (200:1)



Suurin häiriövirta virtamuuntajan läpi

3:00 AM

Muuntajalla (1 000:1)



* Suositelluilla virtapihdeillä/-muuntajilla.



Vastuksen mittaus (R~)

Mittausmenetelmä

Virta- ja jännitemittaus



Mittausjännite

20 V ac, neliöpulssi



Oikosulkuvirta

> 250 mA ac



Mittaustaajuus

94, 105, 111, 128 Hz, valitaan manuaalisesti tai automaattisesti (AFC)



Mittausalue

0,020 Ω - 300 kΩ



Näyttöalue

0,001–2,999 Ω



3,00–29,99 Ω



30,0–299,9 Ω



300–2999 Ω



3,00–29,99 kΩ



30,0–299,9 kΩ



Erottelukyky

0,001 Ω



0,01 Ω



0,1 Ω



1 Ω



10 Ω



100 Ω



Tarkkuus

± (2 % lukemasta + 2 numeroa)



Toimintavirhe

± (5 % lukemasta + 5 numeroa)



Mittausaika

Tyypillisesti 6 s



Suurin häiriöjännite

24 V, suuremmilla jännitteillä mittausta ei aloiteta



Suurin ylikuormitus

U rms enint. = 250 V









Vastuksen mittaus (R dc)

Mittausmenetelmä

Virta- ja jännitemittaus IEC61557-4-standardin mukaisesti mahdollista



Mittausjännite

20 V DC



Oikosulkuvirta

250 mA dc



Mitatun arvon muodostus

4-johtimisessa mittauksessa H-, S- ja ES-mittausjohtimia voidaan jatkaa ilman lisävirhettä.
Yli 1 Ω:n resistanssit johtimessa E voivat aiheuttaa lisävirheen 5 m Ω/Ω.



Mittausalue

0,020 Ω - 300 kΩ



Näyttöalue

0,001–2,999 Ω



3,00–29,99 Ω



30,0–299,9 Ω



300–2999 Ω



3,0–29,99 kΩ



30,0–299,9 kΩ



Erottelukyky

0,001 Ω



0,01 Ω



0,1 Ω



1 Ω



10 Ω



100 Ω



Tarkkuus

± (2 % lukemasta + 2 numeroa)



Toimintavirhe

± (5 % lukemasta + 5 numeroa)



Mittaussarja

Noin 2 mittausta sekunnissa



Mittausaika

Tyypillisesti 4 sekuntia sisältäen napaisuuden vaihdon (2- tai 4-johtiminen)



Suurin häiriöjännite

≤ 3 V ac tai dc, suuremmilla jännitteillä mittausta ei aloiteta



Suurin johtavuus

2 henryä



Suurin ylikuormitus

U rms = 250 V





Mittausjohdon resistanssin kompensointi (R K)

Mittausjohdon resistanssin kompensointi (R K) voidaan kytkeä käyttöön toiminnoissa R E 3 johtimella, R E 4 johtimella (pihdit), R ac ja R dc 2 johtimella.



Mitatun arvon muodostus

R näyttö = R mitattu - R kompensoitu*



* Asetusarvon syöttöarvo RK = 0,000 Ω, vaihteluväli 0,000–29,99 Ω mittaussäädöllä.

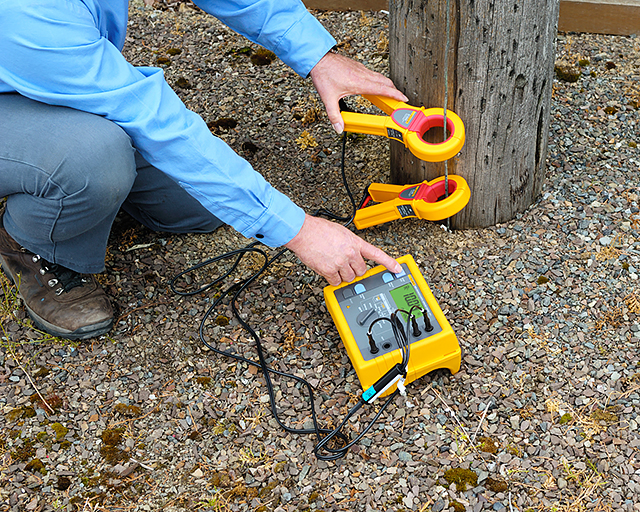

Sauvaton maasilmukkavastuksen testaus (2 virtapihtiä, ilman sauvaa)

Kytkimen asento

RA, 4-johtiminen (2 virtapihtiä, ilman sauvaa)



Erottelukyky

0,001 Ω ... 0,1 Ω



Mittausalue

0,02 Ω ... 199,9 Ω



Tarkkuus

± (7 % lukemasta + 3 numeroa)



Toimintavirhe

± (10 % lukemasta + 5 numeroa)



Mittausjännite

Vm = 48 V ac (pää)



Mittaustaajuus

128 Hz



Häiriövirta (IEXT)

Suurin IEXT = 10 A (ac) (RA < 20 Ω)



Suurin IEXT = 2 A (ac) (RA > 20 Ω)



Mittausperiaate: sauvaton resistanssimittaus suljetulla silmukalla kahden virtamuuntajan avulla.
Automaattinen asteikon valinta.
Sauvatonta silmukkamittausta koskevat tiedot ovat voimassa vain käytettäessä yhdessä suositeltujen virtapihtien kanssa määritetyllä vähimmäisetäisyydellä.
