Fluke 1735 – kolmivaiheinen sähkönlaadun tiedonkeruulaite

Suunniteltu sähkö- ja huoltoteknikoiden energia- ja sähkönlaatumittauksiin



Fluke 1735-tiedonkeruulaite on erinomainen työkalu sähkönlaadun tiedonkeruuseen, kuormitustutkimuksiin ja energiankulutustestauksiin.

Mittaukseen tarvittavien kytkentöjen teko käy hetkessä mukana toimitettavien lenkkivirtapihtien ja värinäytön avulla.Laite tallentaa jännitehäiriöt, yleisimmät sähkömittausten perusparametrit sekä harmoniset yliaallot.



Sovellukset:

  • Kuormitustutkimukset - järjestelmän kapasiteetin määrittäminen ennen kuorman lisäämistä
  • Energiankulutusselvitykset - määrittää energiankulutuksen ennen suunniteltuja muutoksia ja niiden jälkeen; määrittää siten muutosten vaikutuksen energian kulutukseen
  • Harmonisten yliaaltojen mittaukset - paljastaa harmoniset yliaallot, jotka voivat vaurioittaa tärkeitä laitteita tai häiritä niiden toimintaa
  • Jännitehäiriöiden tallennus - tallentaa jännitekuopat ja -kohoumat, jotka voivat aiheuttaa virheellisen kuittauksen tai harmillisia virrankatkaisijan laukaisuja



Toiminnot:

  • Laitteen voi asettaa tallentamaan sähkönjakelujärjestelmien tehoparametreja jopa 45 päiväksi
  • Seuraa tehon maksimikulutusta käyttäjän määrittelemin keskiarvoistusjaksoin
  • Voidaan hyödyntää energiankulutusmittauksissa, kun halutaan määrittää tehtyjen muutosten vaikutuksia sähkönkulutukseen
  • Mittaa elektronisten kuormien aiheuttamia harmonisia säröjä
  • Tallentaa kuorman vaihteluista aiheutuvat jännitekuopat ja -kohoumat
  • Varmista laitteen kytkennät tarkistamalla aaltomuodot ja trendit värinäytöstä

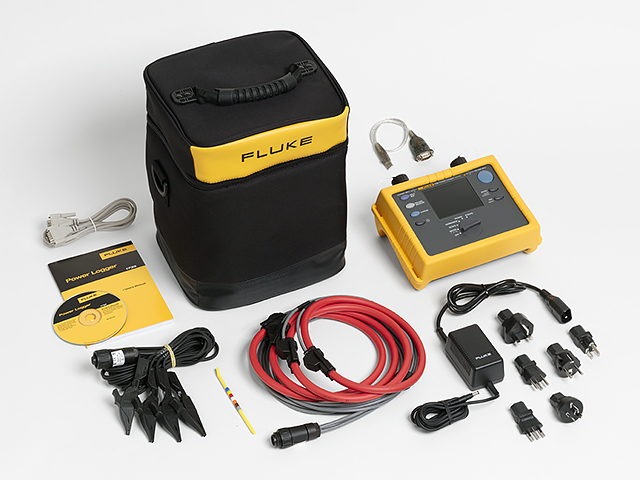

  • Mukana 4 lenkkivirtapihtiä mittausten suorittamiseen kolmesta vaihejohtimesta ja nollajohtimesta
  • Laitteen mukana toimitetaan Power Log -ohjelmisto, jonka avulla voidaan selata tuloksia ja luoda raportteja
  • Kompakti ja luja IP65-luokiteltu kotelo, 600 V CAT III -turvaluokitus ja kahden vuoden takuu



Tekniset tiedot:

Yleistä

Näyttö:

 ¼ VGA Graphic Color, 320 x 240 pikseliä, taustavalo ja säädettävä kontrasti, värillinen teksti ja kuvat

Laatu:

 Suunniteltu ja valmistettu DIN ISO 9001 -standardin mukaan

Muisti:

 4 Mt Flash; 3,5 Mt mittaustiedoille

PC-liittymä:

 RS-232 SUB-D, nopeus 115,2 kBaud, 8 datatavua, ei pariteettia, 1 lopetusbitti, laitteisto-ohjelmien päivitykset RS-232-liittymän kautta (9-napainen jatkojohto)

Näytteenottonopeus:

 10,24 kHz

Perustaajuus:

 50 Hz tai 60 Hz (vapaasti valittava), automaattinen synkronointi

Virtalähde:

 NiMH-akusto, verkkolaite (15 V...20 V/0,8 A)

Akuston käyttöikä:

 Tyypillisesti yli 12 tuntia ilman taustavaloa ja yli 6 tuntia, kun taustavalo on kirkkaimmillaan

Mitat:

 240 mm x 180 mm x 110 mm

Paino:

 1,7 kg (akusto mukaan lukien)

Käyttöympäristö

Työskentelylämpötila:

 -10 °C...+50 °C

Säilytyslämpötila:

 -20 °C...+60 °C

Käyttölämpötila:

 -0 °C...+40 °C

Viitealue:

 23 °C ±2 °C

Huomaa:

 Mainitut termit on määritetty eurooppalaisissa standardeissa. Laske tekniset tiedot työskentelylämpötilassa käyttämällä alla mainittua lämpötilakerrointa.

Lämpötilakerroin:

 ±0,1 % mitatusta arvosta / °C viitealueelta

Virhemarginaali:

 Viitealue, maksimipoikkeama taataan kahdeksi vuodeksi

Toimintavirhe:

 Työskentelylämpötila, maksimipoikkeama taataan kahdeksi vuodeksi

Ilmastoluokka:

 C1 (IEC 654-1) -5 °C...+45 °C, kosteus 5 %...95 %, ei kastetta

Kotelo:

 Naarmuuntumisen ja iskun kestävää V0-tyypin Cycoloy-muovia (syttymätön) ja kuminen suojakotelo

EMC

Säteily:

 IEC/EN 61326-1:1997 luokka B

Häiriönsieto:

 IEC/EN 61326-1:1997

Turvallisuus

Turvallisuus:

 IEC 61010-1 600 V CAT III, kaksoiseristetty tai vahvistettu eristys, ympäristöhaittaluokka 2

Kotelointi:

 IP65; EN60529 (vain laitekotelo, ei koske akkulokeroa)



 RMS-arvot on mitattu 20 ms:n erottelukyvyllä.

V-rms tähti:

Mittausalue:

 57 V/66 V/110 V/120 V/127 V/220 V/230 V/240 V/260 V/277 V/347 V/380 V/400 V/417 V/480 V AC

Virhemarginaali:

 ±(0,2 % mitatusta arvosta + 5 lukemaa)

Toimintavirhe:

 ±(0,5 % mitatusta arvosta + 10 lukemaa)

Erottelukyky:

 0,1 V

V-rms kolmio

Mittausalue:

 100 V/115 V/190 V/208 V/220 V/380 V/400 V/415 V/450 V/480 V/600 V/660 V/690 V/720 V/830 V AC

Virhemarginaali:

 ±(0,2 % mitatusta arvosta + 5 lukemaa)

Toimintavirhe:

 ±(0,5 % mitatusta arvosta + 10 lukemaa)

Erottelukyky:

 0,1 V

A-rms

Taipuisat virtapihdit:

 15 A/150 A/3000 A rms (sini)

Virtapihdit:

 1 A/10 A

Erottelukyky:

 0,01 A

Alueet

 150 A/3000 A ja 1 A/10 A

Virhemarginaali:

 ±(0,5 % mitatusta arvosta + 10 lukemaa)

Toimintavirhe:

 ±(1 % mitatusta arvosta + 10 lukemaa)

Alueet

 15 A

Virhemarginaali:

 ±(0,5 % mitatusta arvosta + 20 lukemaa)

Toimintavirhe:

 ±(1 % mitatusta arvosta + 20 lukemaa)



 Virtapihtien virhettä ei ole huomioitu.

Taipuisat virtapihdit:

Taipuisien virtapihtien mittausvirhe:

 ±(2 % mitatusta arvosta + 10 lukemaa)

Sijainnin vaikutus:

 ±(3 % mitatusta arvosta + 10 lukemaa)

CF (tyypillisesti):

 2,83

Huomaa:

 Kun käytät taipuisia virtapihtejä, varmista, että sijoitat johtimen virtapihtien kiinnitystä vastapäätä.

Sähkötehon mittaukset (P – pätöteho, S – näennäisteho, Q - loisteho, D – särö)

Mittausalue:

 vrt. V rms ja A rms



 Sähkötehon virhe lasketaan lisäämällä jännitteen ja virran virheet.



 Tehokertoimesta johtuva lisävirhe



 Lisävirhe x (1-[PF])



 Suurin alue, kun jännitealue on 830 V:n kolmio ja 3000 A:n virta-alue on 2490 MW; suuremmat näyttöarvot mahdollisia, kun toisiopuolen virta-arvot mitataan säädettävällä skaalauksella

Virhemarginaali:

 ±(0,7 % mitatusta + 15 lukemaa)

Erottelukyky:

 1 kW

Toimintavirhe:

 ±(1,5 % mitatusta + 20 lukemaa)



 Tyypillinen alue, kun jännitealue 230 V:n tähti ja 150 A:n virta-alue on 34,50 kW.

Virhemarginaali:

 ±(0,7 % mitatusta + 15 lukemaa)

Erottelukyky:

 1 W...10 W

Toimintavirhe:

 ±(1,5 % mitatusta + 20 lukemaa)



 Virtapihtien virhettä ei ole huomioitu.

Energiamittaukset (kWh, KVAh, kVARh)

Virhemarginaali:

 ±(0,7 % mittauksen arvosta + F variaatiovirhe* + 15 lukemaa)

Erottelukyky:

 1 W...10 W

Toimintavirhe:

 ±(1,5 % mitatusta + F variaatiovirhe* + 20 lukemaa)



 *Taajuuden variaatiovirhe

Tehokerroin (PF)

jännite:

 0,000...1,000

Erottelukyky:

 0,001

Tarkkuus:

 ±1 % koko asteikosta

Taajuusmittaus

Mittausalue:

 46 Hz...54 Hz ja 56 Hz...64 Hz

Virhemarginaali:

 ±(0,2 % mitatusta arvosta + 5 lukemaa)

Toimintavirhe:

 ±(0,5 % mitatusta arvosta + 10 lukemaa)

Erottelukyky:

 0,01 Hz

Harmoniset

Mittausalue:

 50. harmoniseen (alle 50 % nimellisarvosta)

Tarkkuus:

Vm, Im, THDV, THDI:

 IEC 61000-4-7:2002, luokka II

Vm ≥3 % Vn:

 ±5 % Vm

Vm <3 % Vnom:

 ±0,15 % Vnom

Im ≥10 % Inom:

 ±5 % Im

Im <10 % Inom:

 ±0 5 % Inom

THDV:

 THD <3 % ±0,15 %, Vnom
THD ≥3 % ±5 %, Vnom

THDI:

 HD <10 % ±0,5 %, Inom
THD ≥10 % ±5 %, Inom

Vnom:

 Normaali jännitealue

Inom:

 Nimellisvirran mittausalue



 Vm ja Im ovat harmonisen m:n laskennallisia arvoja

Jännitemuutokset



 Jännitehäiriöt, -kuopat ja -kohoamat - erottelukyky 10 ms, mittaa virheet rms:n puolen jakson siniaallosta.

Virhemarginaali:

 ±(1 % mitatusta arvosta + 10 lukemaa)

Toimintavirhe:

 ±(2 % mitatusta arvosta + 10 lukemaa)

Erottelukyky:

 0,1 V
