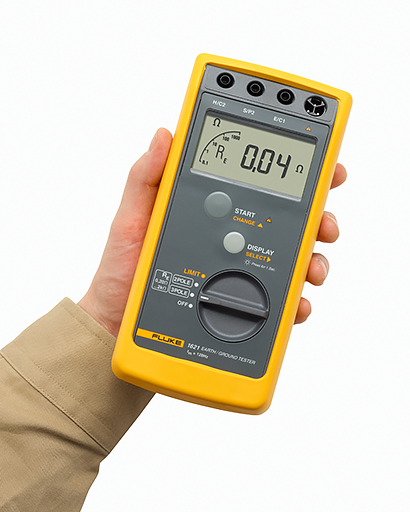

Fluke 1621-maadoitusvastustesteri

Kädessä pidettävä testeri kenttäkäyttöön



Fluke 1621-maadoitusvastustesteri on ammattilaisen luotettava työväline maadoituksen testaamiseen. Toimintoihin kuuluvat maadoitustestauksen perusmenetelmät, kuten 3-johtiminen potentiaalin alenemismenetelmä sekä 2-johtiminen maadoitusvastustestaus.

Fluke 1621 on ihanteellinen maadoitusvastustesteri kenttäkäyttöön ja useimpiin sähkömaadoituksen työympäristöihin. Se on sopivan kokoinen, siinä on suurikokoinen ja selkeä LCD-näyttö sekä kestävä suojakotelo. Käyttöliittymä on helppokäyttöinen. 1621 on todella kätevä työväline niin sähköurakoitsijoille kuin testausinsinööreille je maadoitusasiantuntijoillekin.



Toiminnot:

  • 3-johtiminen potentiaalin alenemismenetelmä maadoituksen testauksen perusmittauksiin
  • 2-johtiminen maadoitusvastuksen mittaus täydentää laitteen monipuolisia toimintoja
  • Helppokäyttöiset mittaustoiminnot yhdellä napin painalluksella
  • Varmista tarkat mittaukset automaattisen kohinajännitteen tunnistuksen avulla
  • Vaarallisen jännitteen varoitustoiminto lisää käyttöturvallisuutta
  • Suurikokoisen, taustavalaistun näytön ansiosta teksti on helppolukuista ja tietojen tallennus vaivatonta
  • Kestävä suojakotelo ja muotoilu vaativiin työympäristöihin
  • Kannettava laite on helppo kuljettaa mukana
  • Saat välittömästi hälytyksen raja-arvon ulkopuolisista mittaustuloksista käyttämällä säädettävää raja-arvon asetustoimintoa
  • 600 V CAT II



Tekniset tiedot:

Mittaustoiminnot



 3-johtiminen maadoitusvastus, 2-johtiminen AC-vastus, häiriöjännite

Epätarkkuus



 Viittaa viitelämpötila-alueeseen, yhden vuoden takuu

Mittausnopeus



 2 mittausta/sekunti

Paristo



 Yksi 9 voltin alkali (LR61)

Paristojen kunto



 LO-BAT-ilmoitus näkyy näytössä, jos jännite laskee alle 6,5 V:n

Jännitteet

H/C2- ja E/C1-liittimien välissä:

 maks. 250 Veff (tehollinen jännite)

S/P2- ja E/C1-liittimien välissä:

 maks. 250 Veff

Ilmastoluokka



 VDE/VDI 3540 RZ (vastaa DIN 40040, 4/87 -standardin KWG-luokkaa)

Lämpötila

Työskentely:

 -10 °C...+50 °C

Käyttö:

 0 °C...+35 °C

Säilytys:

 -20 °C...+60 °C

Viitetiedot:

 +23 °C ± 2 °C

Lämpötilakerroin



 ±0,1 % alueesta / kelvinaste

Turvallisuus



 IEC/EN 61010-1, 600 V CAT II, ympäristöhaittaluokka 2

Mitat



 113 mm x 54 mm x 216 mm, sisältää suojakotelon

Paino



 850 g, sisältää vakiovarusteet, tilavuus noin 600 cm3

Huomaa:



 Jos testeri on kauan käyttämättä tai se varastoidaan pitkäksi aikaa, poista paristo ja estä paristovuotojen aiheuttamat vauriot varastoimalla paristot erillään testeristä.

Huomaa:



 Testerin neljä lämpötila-aluetta on suunniteltu eurooppalaisten standardien mukaisiksi. Laitetta voidaan käyttää koko työskentelylämpötila-alueella laskemalla tarkkuus ympäristön lämpötilassa lämpötilakertoimen avulla.



Sähköiset tiedot

Maksimipoikkeamat:

E1-vaikutuskerroin

 Sijainti

E1-poikkeaman vaikutus

 0%

E2-vaikutuskerroin

 Käyttöjännite

E2-poikkeaman vaikutus

 0%

E3-vaikutuskerroin

 Lämpötila E3

E3-poikkeaman vaikutus

 2,3 %

E4-vaikutuskerroin

 Häiriöjännite sarjassa (20 V)

E4-poikkeaman vaikutus

 0,6 %

E5-vaikutuskerroin

 Virtapihdin ja lisävirtapihdin resistanssi

E5-poikkeaman vaikutus

 100%

Testijännitteet



 3,7 kV

Suojausluokka



 IP 40; IEC/EN 60529

Sähkömagneettinen yhteensopivuus



 Emissio: IEC/EN 61326 luokka B



 Immuniteetti: IEC/EN 61326 liite C

RE-vastuksen mittaus

Mittausmenetelmä

 Virta-jännite-mittaukset parannetun ylikuulumisen vaimennuksen avulla, ei mittausjohdon vastuksen kompensointia, virtapihdin kanssa (3-johtiminen) tai ilman virtapihtiä (2-johtiminen), IEC/EN 61557-5 -standardien mukainen

Avoin piirin jännite

 23 - 24 V AC

Oikosulkuvirta

 >50 mA AC

Mittaustaajuus

 128 Hz

Suurin sallittu ylikuormitus

 250 Veff

Mittausaika



 8 sekuntia (keskiarvo START-painikkeen painamisen jälkeen)

Tulon rajoitus



 Testeri säilyttää asetetut arvot myös silloin, kun laite on sammutettuna (mikäli laitteen paristoissa on tarpeeksi virtaa)

Automaattinen erottelukyvyn muutos

RH

 <7 kΩ

Erottelukyky

 0,01 Ω

RH

 <50 kΩ

Erottelukyky

 0,1 Ω

RH

 >50 kΩ

Erottelukyky

 1 Ω

Häiriöjännitteen näyttö DC + AC

Vmax

 30 Veff

Normaalitilan hylkäys

 >80 dB taajuudella 50 Hz ja 60 Hz

Ri

 680 kΩ

Mittausepätarkkuudet

 <10 % puhtaille AC- ja DC-signaaleille



Mittausalue

0,15 Ω...20 Ω

Erottelukyky

 0,01 Ω

Mittausalue

 0...19,99 Ω

200 Ω

Erottelukyky

 0,1 Ω

Mittausalue

 20...199,9 Ω

2 kΩ

Erottelukyky

 1 Ω

Mittausalue

 200...1999 Ω

Epätarkkuus



 ± (6 % mitatusta arvosta + 5D)

Toiminnan epätarkkuus IEC 61557



 ± (18 % mitatusta arvosta + 5D)

Huomautukset:



 [1] Kattaa kaikki E1-E5-muuttujien aiheuttamat poikkeamat.
Jos virtapihdin tai lisävirtapihdin korkean vastuksen aiheuttama E4-poikkeama on suurempi kuin määritetyt, Ω vilkkuu.
Mitatut arvot ovat määritetyn käytön epätarkkuusarvojen ulkopuolella.
