CV-sarjan infrapunaikkunat
Paranna henkilöstön ja laitoksen turvallisuutta
Fluken IR-ikkunoiden CV-sarjassa on valittavana kolme kokoa: 2, 3 ja 4 tuumaa. Ikkunoiden asennus ja maadoitus onnistuu jopa alle 5 minuutissa (AutoGround-toiminnan ansiosta jokaista metalliosaa ei tarvitse maadoittaa erikseen) ja ikkunat on valokaaritestattu 63 kA:n virtaan saakka (KEMA).
Vain Fluken infrapunaikkunoissa on ainutlaatuinen ClirVu® -pinnoite, joka tiivistää optiikan ennen asennusta suojaten sitä kosteudelta. Tämän ansiosta Fluken IR-ikkunat sopivat erittäin hyvin myös ulkokäyttöön niin kuumissa kuin kylmissäkin ympäristöissä. Voit valita joko pika- tai avainlukittavan mallin.
Toiminnot:

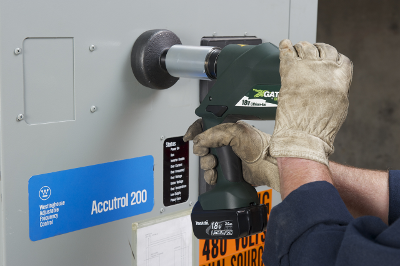

- Säästä aikaa CV-sarjan nopean ja helpon asennuksen ansiosta – alle 5 minuuttia: Yksi teknikko, yksi reikä Greenlee®-vakiorei'itystyökalulla
- Keskuksen ovea ei tarvitse irrottaa
- Maadoittaa välittömästi metallipintaan patentointia odottavalla AutoGround™-prosessilla
- Oikein asennettuna testin valokaariluokitus pätee jopa 63 kA:n virtaan asti

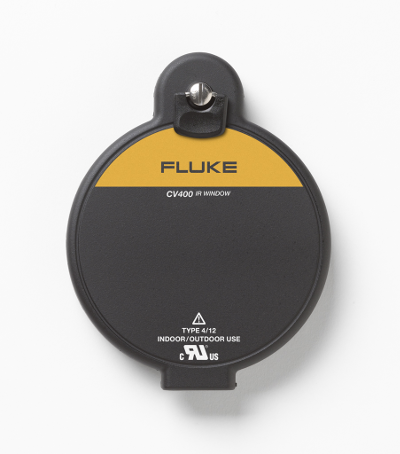

- Tehosta työskentelyä 95 mm:n (4 tuuman) Fluke ClirVu® CV400 -infrapunaikkunoilla
- Pienempien työlupavaatimusten ansiosta NFPA 70E -prosesseja tarvitaan vähemmän
- Tarkastukset onnistuvat nopeammin ja mukavammin, sillä täyttä suojavarustusta ei yleensä tarvita
- Pienennä valokaarien ja sähköiskujen vaaraa, paranna henkilökunnan turvallisuutta ja vähennä aikaa vievien ja kalliiden ennakoivien kunnossapitotöiden tarvetta
- CV400 on saanut parhaan valokaariluokituksen Torture Tested™ -testauksessa (IEEE C37.20.7): valokaaritestattu 63 kA:n virtaan asti (KEMA, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 NO. 14-13:2012, ja CE)

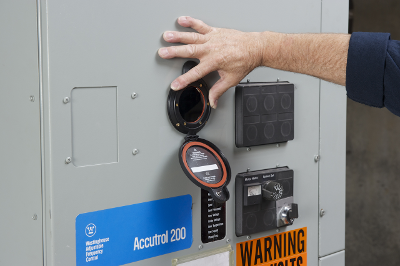

- Sekä pikakäyttö avainta kääntämällä että käyttö turva-avaimella tekevät käytöstä kätevää
Katso asennuksen esittelyvideo tästä.
Tekniset tiedot:
Yleiset tiedot |
|
Koko |
95 mm (4 in) |
Jännitealue |
Mikä tahansa |
NEMA-ympäristötyyppi |
Tyyppi 4/12 (sisäkäyttö/ulkokäyttö) |
AutoGround™ |
Kyllä |
ClirVu®-optiikka |
Kyllä |
Käyttölämpötila |
–40 °C...+232 °C (–40 ° F...+450 °F) ja +260 °C (500 °F) satunnaisesti |
Yhteensopiva kaikkien Fluke-kameroiden kanssa |
Kyllä |
Lukkomutterin lukitusjärjestelmä |
Kyllä |
Kansi ja kiinnitin kiinteästi asennettu |
Kyllä |
Yksireikäinen asennus |
Kyllä |
Lukitus avainta kääntämällä tai turva-avaimella |
Kyllä |
Silmämääräinen tarkastelu ja yhdistelmäkuvaominaisuus |
Kyllä |
Lyhyt-/keski-/pitkäaalto-IR- ja UV-ominaisuus |
Kyllä |
Luokitukset ja testit |
|
Valokaaritestattu (IEEE C37.20.7) |
63 kA, 30 toistoa 60 Hz:ssa (KEMA) |
UL 50V -osien tunnistus |
Kyllä |
UL 50- / NEMA -ympäristöluokitus |
NEMA tyyppi 4/12 |
UL1558 |
Kyllä |
CSA C22.2 No. |
Kyllä |
CSA-tyypin luokitus |
Tyyppi 4 |
IP-luokitus |
IP67 (TUV) |
Lloyds Register |
Enintään 11 kV:n merenkulun kytkinlaitteet sisä- ja ulkoasennukseen (vain meri) |
Tärinäluokitus |
IEC60068-2-6 (TUV) |
Kosteusluokitus |
IEC60068-2-3 (TUV) |
Asenna |
|
Todellinen asennusreiän vaadittu halkaisija |
115,42 mm (4,544 in) |
Greenlee®-rei'ityssarja = rei'itys/meisto |
742BB = 2984AV/2983AV |
Suositeltu keskuksen enimmäispaksuus |
10 painemoduulia |
Ikkunan kokonaiskorkeus |
189,3 mm (7,45 in) |
Ikkunan kokonaisleveys |
147,1 mm (5,79 in) |
Ikkunan kokonaispaksuus |
23,0 mm (0,90 in) |
Oven lukitus |
Käyttö avainta kääntämällä |
Optiikka |
|
Optisen osan halkaisija |
95 mm (3,74 in) |
Katseluaukon halkaisija |
87,63 mm (3,450 in) |
Katseluaukon näköalue |
6 032 mm² (9,35 in²) |
Paksuus |
4 mm (0,16 tuumaa) |
Muu |
|
Takuu |
Elinikäinen vaihtotakuu valmistusvikojen yhteydessä |
