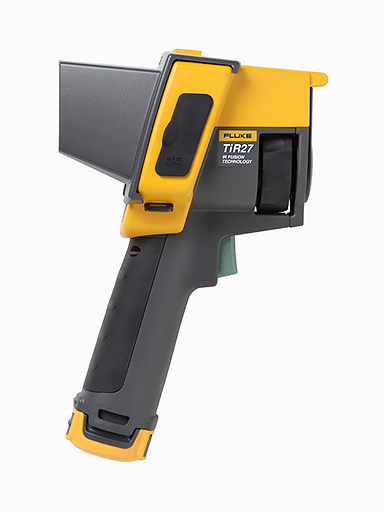

Fluke TiR27-lämpökamera

Suunniteltu rakennusalan ammattilaisille



Äärimmäistä kuvanlaatua, monipuolisuutta ja edullisuutta laadusta tinkimättä. Fluke TiR27 on suunniteltu erityisesti rakennusalan ammattilaisille. Sen kuvanlaatu päihittää kilpailijat mennen tullen. Kamerassa on 240 x 180 pikselin infrapunaresoluutio, ylivoimainen pikselierottelukyky ja teräväpiirtonäyttö. Ammattitasoinen SmartView®-raportointiohjelmisto mahdollistaa korkealuokkaisten raporttien luomisen.

Fluke TiR27-lämpökameran ainutlaatuinen, testattu, ja käytännössä toimivaksi havaittu tekniikka tarjoaa vianetsintään todellisia ratkaisuja poistaen kaiken arvailun. Laitteessa on kestävä runko, kiinteä linssinsuojus, suojattu näyttö, ja se kestää 2 metrin pudotuksen. TiR27-lämpökamera sopii erinomaisesti rankimpiinkin olosuhteisiin.



Ominaisuudet:

Lämpökuvauksen suurin tekninen edistysaskel voi hyvinkin olla Fluken heti käyttövalmiit kamerat, joilla kuvien ottaminen ja analysoiminen sujuu todella helposti. Siirry peukalon painalluksella yhden käden manuaalisesta Smart Focus -tarkennuksesta kahden kuvan näkymään ja lisää kuviin jopa äänikommentteja.

Fluke TiR27 -lämpökamera pystyy tarjoamaan kamerassa yhdistetyn infrapuna- ja digikuvan. Patentoitu Fluke IR-Fusion® -tekniikka mahdollistaa digikuvan ja lämpökuvan tarkan kohdistuksen, mikä puolestaan helpottaa vianhakua.

  • Erinomainen kuvanlaatu
  • Helppo käyttää jopa yhdellä kädellä
  • Torture tested™
  • Patentoitu Fluke IR-Fusion® -tekniikka
  • Vaihdettavat linssit



Toiminnot:


  • 240 x 180 pikselin infrapunaresoluutio mahdollistaa selkeät ja tarkat kuvat sekä ongelmien havaitsemisen nopeasti.
  • Erinomaisen lämpöherkkyyden (NETD) ansiosta havaitset pienimmätkin lämpötilaerot, jotka voivat olla merkki ongelmista.
  • Digitaali- ja lämpökuvien automaattinen kohdistus (parallaksikorjaus) ja Fluken patentoitu IR-Fusion®-tekniikka
  • Lisävarusteena saatavat tele- ja laajakulmalämpökuvalinssit täydentävät lämpökameran monipuolisia toimintoja ja erikoissovelluksia (helppo asennus käyttökohteessa).
  • Helppokäyttöinen
  • Vaihdettavat akut takaavat parhaan käytettävyyden kaikissa työkohteissa.
  • Selkeä, kolmipainikkeinen valikko on helppokäyttöinen – valikosta toiseen voi siirtyä yhdellä peukalon painalluksella.
  • Et tarvitse enää kynää ja paperia – voit tallentaa havaintosi puhumalla kameraan. Jokaiseen kuvaan voi äänittää kommentteja. Äänikommentit tallennetaan kuvien kanssa myöhempää tarkastelua varten.
  • Tarkennus yhdellä kädellä, säädettävä emissiokerroin, heijastuneen taustalämpötilan kompensointi ja lämpöläpäisyn korjaus parantavat mittaustarkkuutta useimmissa kohteissa.
  • Rannehihna säädettävissä vasen- tai oikeakätiselle käyttäjälle.
  • Kameran mukana toimitetaan kattava tuotepaketti.
  • Luja
  • Suunniteltu kestämään kenttäkäyttöä haastavissakin olosuhteissa.
  • Kestää todistettavasti pudottamisen kahden metrin korkeudesta – milloin viimeksi pudotit työkalun tai mittauslaitteen?
  • Kestää pölyä ja vettä – testattu IP54-luokituksen mukaan



Tekniset tiedot:

Lämpötila

Lämpötilan mittausalue (ei kalibroitu alle -10 °C)

-20 °C...+150 °C

Lämpötilamittausten tarkkuus

±2 °C tai 2 % (25 °C:ssa nimellinen sen mukaan, kumpi on suurempi)

Säädettävä emissiokerroin näytössä

Kyllä

Heijastuneen taustalämpötilan kompensointi näytöllä

Kyllä

Lämpöläpäisyn korjaus näytössä

Kyllä



Kameran suorituskyky

Ilmaisintyyppi

Ilmaisinmatriisi, jäähdyttämätön mikrobolometri, 240 x 180 pikseliä

Pikselien kokonaismäärä

43.2

Lämpöherkkyys (NETD)

≤0,045 °C kohdelämpötilassa 30 °C (45 mK)

Infrapunan spektrivaste

7,5 μm...14 μm (pitkä aalto)

Digitaalikamera

2,0 megapikseliä, suunniteltu teollisuuskäyttöön

Pienin tarkennusetäisyys

46 cm (noin 18 tuumaa)

Vakioinfrapunalinssi

  • Näkökenttä: 23° x 17°
  • Spatiaalinen erottelukyky (IFOV): 1,67 mRad
  • Pienin tarkennusetäisyys: 15 cm (noin 6 tuumaa)

Teleinfrapunalinssin tyyppi (lisävaruste)

  • Näkökenttä: 11,5° x 8,7°
  • Spatiaalinen erottelukyky (IFOV): 0,84 mRad
  • Pienin tarkennusetäisyys: 45 cm (noin 18 tuumaa)

Laajakulmainfrapunalinssin tyyppi (lisävaruste)

  • Näkökenttä: 46° x 34°
  • Spatiaalinen erottelukyky (IFOV): 3,34 mRad
  • Pienin tarkennusetäisyys: 7,5 cm (noin 3 tuumaa)

Tarkennusmekanismi

Manuaalinen Smart Focus -tarkennus yhdellä kädellä



Näyttö

Väripaletit

Vakio: rautasävy, sini-puna, suuri kontrasti, ruskea, käänteinen ruskea, kuuma metalli, harmaasävy, käänteinen harmaasävy
Ultra Contrast™: ultra-rautasävy, ultra-sini-puna, ultrasuuri kontrasti, ultra-ruskea, käänteinen ultra-ruskea, kuuma ultra-metalli, ultra-harmaasävy, käänteinen ultra-harmaasävy

Keskipiste ja alue

Lämpötila-alueen keskipisteen ja alueen automaattiskaalaus ja manuaalinen skaalaus

Nopea automaattinen vaihto manuaalisen ja automaattisen tilan välillä

Kyllä

Nopea asteikon uudelleenskaalaus manuaalitilassa

Kyllä

Pienin lämpötila-alue (manuaalitilassa)

2,0 °C

Pienin lämpötilan mittausalue (automaattitilassa)

3 °C



IR-Fusion®-tiedot

Automaattisesti kohdistettu (parallaksikorjaus) digi-ja lämpökuvan yhdistelmä

Kyllä

Kahden kuvan näkymä (Picture-In-Picture, PIP)

Yhdistelmäkuvan kolme läpinäkyvyystasoa LCD-näytöllä

Koko näytön lämpökuva

Yhdistelmäkuvan kolme läpinäkyvyystasoa LCD-näytöllä

Värihälytykset (lämpötilahälytykset)

Kastepistelämpötilan värihälytys (asetettavissa)



Kuvan pysäytys ja tietojen tallennus

Äänihuomautukset

60 sekunnin enimmäistallennusaika kuvaa kohti, äänityksen toisto kamerassa



Fluke TiR27 -lämpökameran väripaletti, yhdistelmäkuva, lämpötila-alue ja keskipiste, IR-Fusion®-tila, emissiokerroin ja heijastuneen taustalämpötilan kompensointi ja lämpöläpäisyn korjaus ovat säädettävissä ennen kuvan tallentamista.

Kuvan pysäytys, katselu ja tallennus

Yhdellä kädellä käytettävä kuvan pysäytys, katselu ja tallennustoiminto

Tallennuspaikat

SD-muistikortti (2 Gt:n muistikorttiin mahtuu vähintään 1200 täysin radiometristä (.is2) lämpö- ja digikuvan yhdistelmää sekä jokaisen kuvan yhteyteen 60 sekunnin äänitetty huomautus tai 3000 tavallista (.bmp tai .jpg) kuvaa. Mukana toimitetaan useita eri muistikortteja tukeva USB-kortinlukija, jolla kuvat voi siirtää tietokoneeseen.

Tiedostomuodot

Ei-radiometrinen (.bmp tai .jpg) tai täysin radiometrinen (.is2) Analysointiohjelmistoa ei tarvita käytettäessä ei-radiometrisiä tiedostoja (.bmp ja .jpeg)

SmartView®-ohjelmistolla vietävät tiedostomuodot

JPEG, JPG, JPE, JFIF, BMP, GIF, DIB, PNG, TIF ja TIFF

Muistin tarkastelu

Pienoiskuvien selaus ja katseluvalinta



Tekniset tiedot

Käyttölämpötila

-10 °C...+50 °C

Säilytyslämpötila

-20...+50 °C ilman akkua

Suhteellinen kosteus

10–95 %, ei kondensoiva

Näyttö

9,1 cm:n vaakatasoinen (640 x 480) VGA LCD -värinäyttö, jossa taustavalo (valittavissa kirkas tai automaattinen)

Asetukset ja säädöt

  • Käyttäjän valittavissa oleva lämpötila-asteikko (°C/°F)
  • Kielivaihtoehdot
  • Kellonajan ja päivämäärän asetus
  • Emissiokertoimen säätö
  • Heijastuneen taustalämpötilan kompensointi
  • Lämpöläpäisyn korjaus
  • Käyttäjän valittavissa oleva kuuman ja kylmän kohdan näyttö sekä kuvan keskipiste (SmartView®-ohjelmistossa on lisää mukautettavia pisteitä ja muotoja)
  • Kastepisteen (alhainen lämpötila) värihälytys
  • Taustavalo (valittavissa): täysi kirkkaus tai automaattinen
  • Tietojen näyttötavan valinta

Ohjelmisto

SmartView®, monipuolinen analysointi- ja raportointiohjelmisto

Akut

Kaksi uudelleen ladattavaa litiumioniakkupakettia, joiden lataustaso ilmaistaan viiden ledin avulla.

Akkujen toiminta-aika

Akkupaketin kesto vähintään neljä tuntia (oletuksena LCD-näytön kirkkaus 50 %)

Akun latausaika

2,5 tuntia (täysi lataus)

AC-laturi

2-paikkainen AC-laturi (110 V AC - 220 V AC, 50/60 Hz) (sisältyy toimitukseen) tai lataus kamerassa. Mukana verkkolaite. Valinnainen 12 V:n autolaturi.

Verkkovirtakäyttö

Verkkovirtakäyttö mukana toimitettavalla virtalähteellä (110 V AC - 220 V AC, 50/60 Hz). Mukana verkkolaite.

Energiansäästö

Torkkutoiminto viiden minuutin käyttämättömyysajan jälkeen, automaattinen virran katkaisu 30 minuutin käyttämättömyysajan jälkeen

Turvallisuusstandardit

CSA (US and CAN): C22.2 No. 61010-1-04, UL: UL STD 61010-1 (2nd Edition), ISA: 82.02.01

Sähkömagneettinen yhteensopivuus

Täyttää standardin EN61326-1:2006 vaatimukset

C Tick

IEC/EN 61326-1

US FCC

CFR 47, Part 15 Class B

Värähtely

0,03 g2/Hz (3,8 grms), IEC 68-2-6

Iskunkestävyys

25 g, IEC 68-2-29

Pudotus

2 metristä vakiolinssillä

Mitat (K x L x S)

27,7 cm x 12,2 cm x 17,0 cm

Paino (sisältää akun)

1,05 kg

Kotelon luokitus

IP54 (pölysuojaus, suojaava kotelointi, suojaus kaikista suunnista tulevilta vesiroiskeilta)

Takuu

Kaksi vuotta (vakio)

Suositeltava kalibrointiväli

Kaksi vuotta (oletuksena normaali käyttö ja normaali kuluminen)

Tuetut kielet

Englanti, espanja, italia, japani, korea, perinteinen kiina, portugali, puola, ranska, ruotsi, saksa, suomi, tšekki, turkki, venäjä ja yksinkertaistettu kiina
