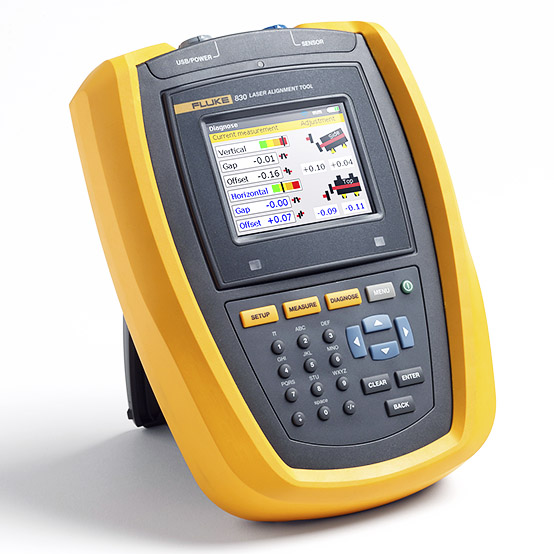

Fluke 830 akselin laserlinjauslaite
Ihanteellinen työkalu pyörivien akselien tarkkuuslinjaukseen
Mikäli pyörivien koneiden akselit eivät ole linjassa, voit menettää vuosittain tuhansia euroja laakereiden ja muiden osien korjauskuluina ja koneiden seisokkeina – samalla koneiden käyttöikä lyhenee.
Fluke 830 on helppokäyttöinen työkalu, jolla saat pelkän datan sijaan tarkkoja vastauksia. Näet suoraan laitteen näytöltä mittaustulokset ja tarvittavat pysty- ja vaakakorjaukset. Et tarvitse linjauksesta erikoistietoja ja taitoja.
Koneiden seisominen on kallista. Siksi testien toistettavuus on tärkeää. Fluke 830 käyttää patentoitua tarkkuuslaserjärjestelmää, jolla saat tarkat ja toistettavat mittaustulokset. Voit olla varma, että olet kohdistanut huomiosi oikeisiin ongelmiin.
Ominaisuudet:
- Yhden laserin mittausteknologia: vähemmän välyksistä johtuvia heittoja eli tarkempi mittausdata
- Opastava näyttö: nopeuttaa ja helpottaa käyttöä
- Kompassimittausmoodi: tekee mittauksista joustavia mutta luotettavia ja toistettavia
- Koneen dynaaminen toleranssitarkistus: mittaustulosten jatkuva arviointi, jonka avulla tiedät toimiiko kone toivotuissa rajoissa
- Laajennettu mittaustoiminto: käsittelee suuria linjausvirheitä kasvattamalla virtuaalisesti lasertunnistimen kokoa
- Mittausdatan suojaus ja automaattinen tallennus varmistavat, että tiedot pysyvät tallessa ja saat ne silloin kun tarvitset niitä
- Kestävä: suojausluokka IP65, sensorilla IP67
Tekniset tiedot (englanniksi):
Computer |
|
CPU |
Intel XScale PXA270 running at 312 MHz |
Memory |
64 MB RAM, 64 MB flash |
Display |
Type: TFT, transmissive (sunlight-readable), 65,535 colors, backlit LED |
Integrated light sensor for automated adjustment of the brightness to the display according to the lighting conditions which extends battery life |
|
Resolution: 320 x 240 pixel; |
|
Keyboard elements: Setup, measure, diagnose, menu, clear, enter, back keys, navigation cursor cross, alphanumeric keyboard and on/off button |
|
LED indicators |
Multicolor LED for laser status and alignment condition |
Multicolor LED for battery status |
|
Power supply |
Integrated Lithium-ion polymer rechargeable battery: 7.4 V/ 2.6 Ah (for optional computer) with typical operating time of 17 hours (based upon an operating cycle of 33% measurement, 33% computation and 33% 'sleep' mode) |
External interface |
USB host and USB device (slave) |
Integrated wireless communication, Class 1, transmitting power 100 mW |
|
RS232 (serial) for sensor |
|
AC adapter/charger socket |
|
Environmental protection |
IP 65 (dustproof and water spray resistant), shockproof |
Relative humidity 10% to 90% |
|
Operating temperature |
-10°C to 50°C (14°F to 122°F) |
Storage temperature |
-20°C to 60°C (-4°F to 140°F) |
Dimensions |
220 mm x 165 mm x 45 mm (8.7 in x 6.5 in x 1.8 in) |
Weight |
742 g (1.64 lb) |
Sensor |
|
Measurement principle |
Coaxial, reflected laser beam |
Environmental protection |
IP 67 (submersible, dustproof) |
Ambient light protection |
Yes |
Storage temperature |
-20°C to 80°C (-4°F to 176°F) |
Operating temperature |
0°C to 55°C (32°F to 131°F) |
Dimensions |
107 mm x 70 mm x 49 mm (4 1/4 in x 2 3/4 in x 2 in) |
Weight |
177 g (6 1/2 oz) |
Laser |
Type: Ga-Al-As semiconductor laser |
Wavelength (typical) 675 nm (red, visible) |
|
Safety class: Class 2, FDA 21 CFR 1000 and 1040 |
|
Beam power: < 1 mW |
|
Safety precautions: Do not look into laser beam |
|
Detector |
Measurement area: unlimited, dynamically extendible |
Resolution: 1 μm; Accuracy (avg): > 98% |
|
Inclinometer |
Measurement range: 0° to 360°; Resolution: < 1° |
Prism |
|
Type |
90° roof prism; Accuracy (avg): > 99% |
Environmental protection |
IP 67 (submersible, dustproof) |
Operating temperature |
-20°C to 60°C (-4°F to 140°F) |
Storage temperature |
-20°C to 80°C (-4°F to 176°F) |
Dimensions |
100 mm x 41 mm x 35 mm (4 in x 1 5/8 in x 1 3/8 in) |
Weight |
65 g (2 1/2 oz.) |
Carrying case |
|
Dimensions |
565 mm x 343 mm x 127 mm (22 1/4 in x 13 1/2 in x 5 in) |
Weight, including all standard parts |
5.6 kg (12.3 lb) |
