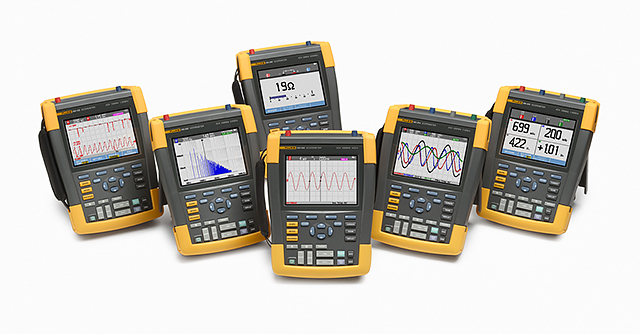

Fluke ScopeMeter® 190 II -sarja

Ensimmäiset kaksi- ja nelikanavaiset oskilloskoopit CAT IV-ympäristöihin




Fluke 190 II -sarja yhdistää yhteen kätevään työkaluun tehokkaan oskilloskoopin, yleismittarin, ja paperittoman tallennuksen. ScopeMeter® 190 II -sarjan laitteet ovat markkinoiden ensimmäiset kannettavat 2- ja 4-kanavaiset oskilloskoopit, joilla on CAT III 1000V- / CAT IV 600V -luokitus. Kannettavien mittalaitteiden edut yhdistyvät näissä tuotteissa ennennäkemättömään suorituskykyyn ja kestävyyteen. Tuoteperheen uusin jäsen on nelikanavainen, 500 MHz:n Fluke 190 II-504.

Valittavissa ovat 60 MHz:n, 100 MHz:n, 200 MHz:n tai 500 MHz:n kaistanleveydellä varustetut mallit, joiden reaaliaikainen näytteenottonopeus on jopa 5 GS/s ja erotuskyky 200 ps. Tämä takaa tehokkaan kohinan ja muiden häiriöiden mittauksen. Laaja muisti tallentaa jopa 10 000 näytettä kanavaa kohti. Laitteissa on myös IP-51-luokitus, joka suojaa pölyltä, tippuvalta vedeltä, kosteudelta ja suurilta lämpötilamuutoksilta.

Fluke ScopeMeter ‑testityökalut ovat akkuvirralla toimivia käsikäyttöisiä laitteita, joissa yhdistyvät korkein turvaluokitus, kestävyys, ja pöytämallisten oskilloskooppien ylivertainen suorituskyky. Ne on suunniteltu kentällä huoltoa ja laitoskunnossapitoa tekevien teknikkojen tarpeisiin, joten ne kestävät likaisia, ankaria ja vaarallisia teollisuuden olosuhteita. Teet niillä monipuoliset mittaukset mikroelektroniikasta aina tehoelektroniikan sovelluksiin.



Laitteet sisältävät yleismittarin, rullapaperittomat TrendPlot™- ja ScopeRecord™-tallennustilat, handsfree-käytön Connect-and-View™-liipaisulla ja paljon muuta:

  • Kaksi tai neljä sähköisesti erotettua tuloa
  • Turvaluokitus: CAT III 1000V / CAT IV 600V
  • Valittavissa ovat 60 MHz:n, 100 MHz:n, 200 MHz:n tai 500 MHz:n kaistanleveydellä varustetut mallit
  • Nopea näytteenottonopeus, jopa 5 GS/s, ja erotuskyky 200 ps (mallin ja käytettyjen kanavien mukaan)
  • Laaja muisti: 10 000 näytettä kanavaa kohti, joten aaltomuodon pieniäkin yksityiskohtia voidaan tutkia tarkasti
  • Erillinen 5 000 lukemaa antava digitaalinen yleismittari, kaksi eri kanavamallia
  • Nelikanavamittaukset oskilloskoopin BNC-tulojen kautta 4 kanavamallissa
  • Jatkuva automaattinen Connect-and-View-liipaisu, yksittäiskuva, pulssinleveys ja videoliipaisu
  • ScopeRecord-rullatila, jopa 48 tunnin aaltomuotojen tallennus
  • Jopa 22 päivän TrendPlot-suuntauslukemien mittaus
  • Kehittyneet automaattiset mittaukset, virta (Vpwm, VA, W, PF) ja aika (mAs, V/s, w/s)
  • IP-51-luokitus: suojaa pölyltä ja tippuvalta vedeltä, vaativiin ympäristöihin
  • Eristetyt USB-portit muistilaitteita ja tietokoneliitäntää varten
  • Li-Ion-akku pidentää käyttöaikaa
  • 190-X04, nelikanavaiset mallit, jopa 7 tuntia (BP291 vakiovaruste)
  • 190-XX2, kaksikanavaiset mallit, jopa 4 tuntia (BP290 vakiovaruste) tai jopa 8 tuntia lisävarusteena saatavalla BP291:llä
  • Vara-akun lataus lisävarusteena saatavalla ulkoisella EBC290-laturilla
  • Akun vaihto on vaivatonta helppokäyttöisen akkukotelon kannen ansiosta
  • Kun oskilloskooppia ei käytetä, sen voi kiinnittää paikalleen näppärällä Kensington®-vakiolukolla
  • Nelinkertainen vianhakuteho sekä CAT IV ‑turvaluokitus
  • Uudet Fluke ScopeMeter 190 II ‑sarjan kannettavat oskilloskoopit ovat kaksoiseristettyjä, kaksi- ja nelikanavaisia kelluvia oskilloskooppeja, jotka soveltuvat CAT III 1000V-/CAT IV 600V ‑ympäristöihin



Tulosignaalien, takaisinkytkentäsilmukoiden ja turvalukitusten samanaikainen tarkastus paljastaa muun muassa seuraavat ongelmat:

  • Piirin jännite / virran ylikuormitus
  • Signaalinajastuksen mittaukset ja synkronointiongelmat
  • Vaimennuksen/tuloimpedanssin yhteensopimattomuus
  • Signaalivaihtelu/ryömintä



Kolmivaiheinen testaus VSD-vianhakuun, inverttereille ja muuntimille:

  • Testaa kolmivaiheisen syöttötehon harmoniset yliaallot, transientit ja kuormitukset
  • DC-AC-muunninten vianmääritys viallisten IGBT-porttien tai suodatinpiirien varalta
  • [S][37]PWM-lähdön testaus heijastumien ja transienttien tai jännite-epätasapainon varalta



Turvallinen mittaus (mV - kV):

  • Vakiomalliset mittapäät moniin eri käyttökohteisiin (mV - kV) mikroelektroniikan testauksista raskaisiin keskijännitesovelluksiin. Itsenäisesti erotetut tulot mahdollistavat mittaukset erityyppisistä piireistä, joilla on eri maapotentiaalit, mikä poistaa maadoituksen tahattomien oikosulkujen mahdollisuuden
  • Markkinoiden ainoa IP-51-luokituksella varustettu oskilloskooppi vaativimpiin mittausolosuhteisiin



Sisäänrakennettu yleismittari tekee tarkat mittaukset nopeasti ja kätevästi:

  • Sisäänrakennettu digitaalinen yleismittari: 190 II ‑sarjan kaksikanavaisissa oskilloskooppimalleissa on eristetty kaksoistulo ja erillinen digitaalinen yleismittari. Voit vaihtaa näppärästi aaltomuotoanalyysista tarkkoihin yleismittauksiin sisäänrakennetulla 5 000 lukemaa antavalla digitaalisella yleismittarilla
  • Mittaustoimintoihin lukeutuvat Vdc, Vac, Vac+dc, vastus, johtavuus ja dioditesti. Virran ja lämpötilan voi mitata soveltuvalla rinnakkaiskytkennällä, koettimella tai sovittimella useilla eri skaalauskertoimilla. Nelikanavaisilla Fluke-190-X04‑malleilla voi tehdä nelikanavamittauksia nelikanavaisten BNC-oskilloskooppitulojen kautta



Työskentele yhdellä latauksella koko työvuoron ajan:

  • Uudet suorituskykyiset Li-ion-akut takaavat jopa seitsemän tunnin tehokkaan toiminta-ajan nelikanavaisilla malleilla tai neljän tunnin toiminta-ajan kaksikanavaisilla malleilla. Lisäksi käytännöllinen akkukotelon kansi nopeuttaa tarvittaessa akun vaihtoa



Uusi USB-liitäntä aaltomuotojen helppoon tallennukseen ja jakoon:

  • Kaksi USB-porttia, jotka on sähköisesti erotettu tulomittauspiireistä, mahdollistavat helpon USB-liitännän tietokoneeseen tai USB-muistilaitteeseen
  • Rajoittamaton aaltomuotojen, näytönkopioiden ja mittausasetusten tallennus USB-muistilaitteeseen. PC-USB-liitäntä mahdollistaa kriittisten mittaustietojen siirron ja arkistoinnin Windows-pohjaisella FlukeView-ohjelmistolla



Connect-and-View™-liipaisu tarjoaa mittaustietojen nopean ja vakaan näytön:

  • Connect-and-View™ tunnistaa jatkuvat signaalit ja asettaa liipaisun automaattisesti oikeaksi
  • Vakaa, luotettava ja toistettavissa oleva näyttö käytännössä kaikista signaaleista, mukaan lukien moottorikäyttöjen signaalit ja ohjaussignaalit – ei painikekäyttöä
  • Useiden testauspisteiden mittaus nopeasti peräkkäin.



ScopeRecord™ – jopa 48 tunnin aaltomuotojen tallennus suurella tarkkuudella:

  • ScopeRecord-muistiin voi tallentaa jopa 30 000 datapistettä kanavaa kohti, mukaan lukien satunnaiset häiriöt ja nopeat signaalipiikit
  • Tapahtumien tallennus: liikeprofiilit, UPS, teholähteet ja moottorien käynnistymiset
  • ScopeMeterin 190 series II Stop-on-Trigger-toiminto tunnistaa automaattisesti virrankatkoksen ja tallentaa sitä edeltävät aaltomuototiedot
  • Satakertaisella (100x) zoomauksella voit katsoa tarkkojakin yksityiskohtia esimerkiksi yksittäisestä verkkojännitejaksosta
  • Kaikkien neljän tuloliitännän jännitteen, virran, lämpötilan, taajuuden ja vaiheen yhdistelmien tallennus, ja aika- sekä päivämääräleimat, jolloin vikojen syyt löytyvät nopeasti



Tekniset tiedot:

Kaistanleveys

Fluke 190-502: 500 MHz
Fluke 190-204: 200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz

Kanavien määrä

Fluke 190-502: 500 MHz: 2 kanavaa
Fluke 190-204: 200 MHz: 4 kanavaa
Fluke 190-202: 200 MHz: 2 kanavaa
Fluke 190-104: 100 MHz: 4 kanavaa
Fluke 190-102: 100 MHz: 2 kanavaa
Fluke 190-062: 60 MHz: 2 kanavaa

Reaaliaikainen näytteenottonopeus

Fluke 190-502: 5 GS/s
Fluke 190-204: 2,5 GS/s
Fluke 190-202: 2,5 GS/s
Fluke 190-104: 1,25 GS/s
Fluke 190-102: 1,25 GS/s
Fluke 190-062: 625 MS/s

Tulot

4 tai 2 sekä DMM-tulo

Erilliset, kelluvat eristetyt tulot

Jopa 1 000 V CAT III / 600 V CAT IV tulojen, referenssien ja maan välillä

Aikakanta-alue

2 ns - 2 min/div (190-20X, 200 MHz:n mallit)

5 ns - 2 min/div (190-10X, 100 MHz:n mallit)

10 ns - 2 min/div (190-062, 60 MHz:n mallit)

Tulon herkkyys

2 mV-100 V/div

Liipaisutyypit

Connect-and-View™, Free Run, yksittäinen, reuna, viive, kaksoisliipaisu, video, videolinja, valittavissa oleva pulssinleveys, n-jakso

Liipaisulähde

Mikä tahansa tulokanava tai ulkoinen DMM-tulon kautta kaksikanavaisissa 190-XX2-malleissa

Häiriöpiikit

8 ns

Scope-mittaukset

Osoitin: 7
Automaatti: 30

Suurin tallennuksen pituus

ScopeRecord-tila: 30 000 pistettä
Scope-tila : 10 000 pistettä / tulo

Jälkihehku

Digitaalinen jälkihehku, joka antaa analogisen oskilloskoopin kaltaisen aaltomuodon vaimenemisen

Aaltomuotovertailu

Aaltomuotoreferenssi ja automaattinen Pass/Fail-testaus



DMM-määritys (kaksikanavaiset mallit)

Mittaritulot (käytetään myös ulkoisena liipaisutulona oskilloskooppitilassa)

4 mm:n banaanitulot, täysin eristetty oskilloskooppituloista ja maadoituksesta

Enimmäiserottelukyky:

5 000 lukemaa

Mittaukset:

Vdc, Vac rms, Vac+dc rms, vastus, johtavuus, dioditesti, virta (johdinpidikkeen tai rinnakkaiskytkennän läpi), lämpötila (ºC tai ºF) (lisävarusteena saatavalla muuntimella)

Muisti

190-XX2, Kaksikanavaisen
Näyttö + asetukset: 30
Tallennus: 10

Näyttö

153 mm täysväri-nestekidenäyttö nopealla näytön päivityksellä



Ympäristöolosuhteet

Käyttölämpötila

0º - 40 ºC, akut mukaan lukien

0º - 50 ºC, ilman akkuja

Säilytyslämpötila

–20 - +60 °C

Käyttökorkeus merenpinnasta

Enintään 2 000 m (6666 jalkaa): CAT IV 600 V, CAT III 1000 V

Enintään 3 000 m (10 000 jalkaa): CAT III 600 V, CAT II 1000 V



Turvallisuussuunnittelu

Sähköturvallisuus

1 000 V CAT III / 600 V CAT IV (EN61010-1)



Mekaaniset ja yleiset tiedot

Koko

270 x 190 x 70 mm

Paino

2,2 kg

Takuu

3 vuotta osille ja työlle (1 vuosi lisävarusteille)

Li-Ion-akku

190-XX2,kaksikanavaiset mallit: BP291: 4 800 mAh:n vakiovarusteakku, jopa 7 tuntia



Mukana tulevat lisävarusteet

Kaksikanavaiset mallit

VPS410-mittajohtosarjat (yksi punainen, yksi sininen)
Turvallinen TL175 TwistGuard™ ‑testijohdinsarja (punainen ja musta)
BC190-laturi/verkkolaite
BP290-akku (2 400 mAh, Li-ion)
Rannehihna (kiinnitetty laitteeseen)
Ripustin
Monikieliset käyttöoppaat CD-levyllä
FlukeView ScopeMeter ‑esittelypaketti (toimintoja rajoitettu)
USB-liitäntäkaapeli

Nelikanavaiset mallit

VPS410-mittajohtosarjat (yksi punainen, yksi sininen, yksi harmaa, yksi vihreä)
BC190-laturi/verkkolaite
Tehokas BP291-akku (4 800 mAh, Li-ion)
Rannehihna (kiinnitetty laitteeseen)
Ripustin
Monikieliset käyttöoppaat CD-levyllä
FlukeView ScopeMeter ‑esittelypaketti (toimintoja rajoitettu)
USB-liitäntäkaapeli

Takuu

Kolme vuotta päälaitteelle, yksi vuosi lisävarusteille



Lisäksi saatavilla SW90W FlukeView -ohjelmisto.
