Fluke 1650B -sarjan asennustesterit
Turvallisempaa ja helpompaa asennustestausta
Fluke 1650B-sarja perustuu aiempaan, lujatekoiseen 1650-sarjaan. Uutta on entistä nopeampi mittaus, ja lisätoiminnot, mutta laite on yhtä lujaa tekoa kuin ennenkin. Se vastaa aiempaa paremmin tehokkuustarpeisiin. Sarjan laitteet:
FLUKE 1652C
Jokaisen sähköasentajan perustesteri
- Päivittäiseen käyttöön, jokaiselle sähkö- ja asennusammattilaiselle tarkoitettu laite, joka täyttää kaikki testauksen perustarpeet

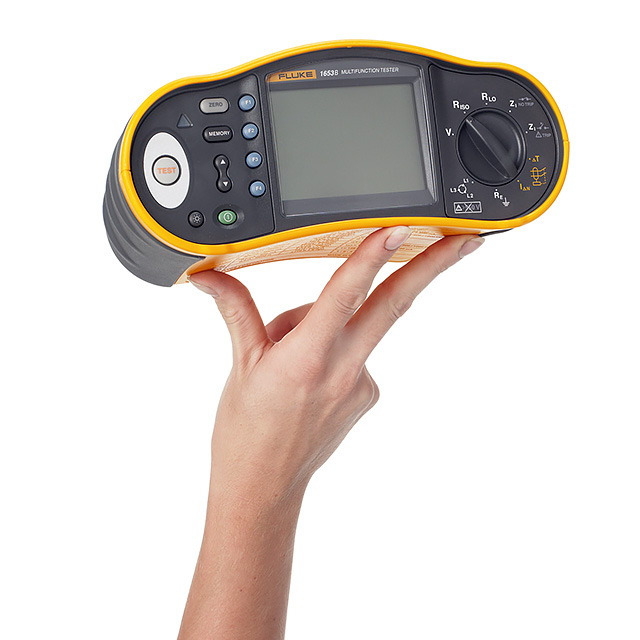

FLUKE 1653B
Ihanteellinen testeri vianetsintään erikoistuneille ammattilaisille
- Erinomainen valinta ammattilaiskäyttäjille lisätoimintojensa ansiosta. Huippuominaisuuksistaan huolimatta se on myös helppokäyttöinen – pitkien taukojenkin jälkeen
FLUKE 1654B
Kattava testeri kokeneille käyttäjille
- Malli 1654B sisältää takuulla kaikki tarvitsemasi toiminnot. Kaikista testitoiminnoista tulokset voidaan tallentaa sisäiseen muistiin dokumentointia varten. Siten se on kattava ratkaisu ammattilaisille, erityisesti urakoitsijoille ja ylipäänsä kaikille, jotka haluavat helppokäyttöisen, markkinoiden parhaan laitteen
Sarjan laitteiden ominaisuuksia:
- Nopea, suuren testivirran silmukkaimpedanssitesti
- Käyttäjän aseteltavissa oleva vikavirtasuojan testivirta-asetus
- Vikavirtasuojatestin PASS/FAIL-indikointi
- Jännitteen mittaus L-N-, L-PE- ja N-PE-johtimien välillä
- Nollausadapteri helpottaa testijohtimen kompensointia, sisältyy vakiotoimitukseen ja saatavana myös uutena lisävarusteena
- Silmukka- & vaiheresistanssi mΩ-erottelukyvyllä (Fluke 1654B)
- Testaa B-tyypin vikavirtasuojat (Fluke 1654B)
- Kasvatettu muistin koko (Fluke 1654B)
Sarjan laitteiden toimintoja:
Fluke 1650-sarjan testerit varmistavat sähköasennusten turvallisuuden asuin-, toimisto- ja teollisuuskiinteistöissä. Niillä voidaan varmistaa, että kiinteä johdotus on asennettu turvallisesti ja virheettömästi standardien IEC 60364 ja HD 384 sekä vastaavien paikallisten standardien mukaisesti.
Nopeampi:
- Kaksi mittausarvoa samanaikaisesti ja kaksoisnäyttö. Oikosulkuvirta-arvojen ja silmukkaimpedanssin rinnakkaismittaus ja näyttö lyhentää mittausaikaa yli 50 % verrattuna muihin silmukkatestereihin
- Uusi suuren testivirran silmukkamittaustila. Nopeammat mittaukset verrattuna vikavirtasuojien laukaisuttomaan silmukkatestaustilaan
- Ainutlaatuinen nollausadapteri mittausjohtojen nopeaan, luotettavaan ja tarkkaan nollaukseen
- Nopea jännitteen mittaus L-N-, L-PE- ja N-PE-piirien välillä virtajohtojen avulla. Mittauskytkentöjä ei tarvitse muuttaa
Turvallisempi:
- Earth Volt Touchpad havaitsee kohonneet maajännitteet (>50 V) ja ilmoittaa mahdollisista vaarallisista tilanteista
- Vakiovarusteina SureGrip™-mittausjohdot ja hauenleuat, jotka takaavat tukevan ja luotettavan otteen
Kätevä:
- Kiertokytkin osoittaa selvästi valitun toiminnon, kaikki toiminnot samassa laitteessa, ei hankalia monitasoisia valikoita
- Suuri taustavalaistu näyttö, selkeät symbolit ja poikkeuksellisen laaja katselukulma takaavat helpot ja turvalliset mittaukset
- Vikavirtasuojatestin PASS/FAIL-indikointi
- Muuttuva vikavirtasuojan virta-asetus mahdollistaa mukautetut asetukset
- Silmukka- & vaiheresistanssi mΩ-erottelukyvyllä
- Testaa B-tyypin vikavirtasuojat
- Kasvatettu muistin koko
Kestävä ja kevyt:
- Kestää pudotuksen 1 metrin korkeudelta
- Kompakti, kevyt laite (alle 1,3 kg) ja pehmustettu kaulahihna, jonka avulla molemmat kädet jäävät vapaiksi testaustöihin
Täydellinen sarja:
- Kaikissa 1650-malleissa on irrotettavat johdot, jotka voi korvata uusilla, jos ne esimerkiksi vaurioituvat tai häviävät. Kestävä kova kantolaukku suojaa laitetta vaativissa kenttäolosuhteissa
- Ohueksi muotoiltu mittapää, jossa testipainike:
- Mahdollistaa keskittymisen itse mittaukseen hankalista paikoista mitattaessa. Tämä mittapää saa virtansa testeristä, joten se on aina käytettävissä (ylimääräisiä paristoja ei tarvita)
Nollausadapteri :
- Mittausjohtojen vaivattomaan, aina luotettavaan ja tarkkaan nollaukseen. Tätä sovitinta voi käyttää kaikenlaisten pistotulppien sekä mittapäiden ja hauenleukojen kanssa
Tekniset tiedot:
AC-jännitteen mittaus |
Alue: |
500 V |
Erottelukyky: |
0,1 V |
Tarkkuus (50 - 60 Hz) |
± (0,8 % + 3 numeroa) |
Tuloimpedanssi |
3,3 MΩ |
Ylikuormitussuoja |
660 Vrms |
|
Suojajohtimen jatkuvuustestaus |
Alue (autom. alueenvalinta): |
20 Ω, 200 Ω, 2000 Ω |
Erottelukyky: |
0,01 Ω, 0,1 Ω, 1 Ω |
Testivirta: |
>200 mA |
Avoimen piirin jännite: |
>4 V |
Tarkkuus: |
± (1,5 % + 3 numeroa) |
|
Eristysresistanssimittaus |
Testijännite: |
|
Fluke 1652C: |
250/500/1000 V |
Fluke 1653B + 1654B: |
50 - 100 - 250 - 500 - 1000 V |
|
|
|
|
Testijännite: |
50 V |
Testivirta: |
1 mA @ 50 kΩ |
Eristysvastus: |
10 kΩ - 50 мΩ |
Erottelukyky: |
0,01 мΩ |
Tarkkuus: |
± (3 % + 3 numeroa) |
|
|
Testijännite: |
100 V |
Testivirta: |
1 mA @ 100 kΩ |
Alue/erottelukyky: |
20 MΩ/0,01 MΩ |
Alue/erottelukyky: |
100 MΩ/0,1 MΩ |
Tarkkuus: |
± (3 % + 3 numeroa) |
|
|
Testijännite: |
250 V |
Testivirta: |
1 mA @ 250 kΩ |
Alue/erottelukyky: |
20 MΩ/0,01 MΩ |
Alue/erottelukyky: |
200 MΩ/0,1 MΩ |
Tarkkuus: |
± (1,5 % + 3 numeroa) |
|
|
Testijännite: |
500 V |
Testivirta: |
1 mA @ 500 kΩ |
Alue/erottelukyky: |
20 MΩ/0,01 MΩ |
Alue/erottelukyky: |
200 MΩ/0,1 MΩ |
Tarkkuus: |
± (1,5 % + 3 numeroa) |
Alue/erottelukyky: |
500 MΩ/1 MΩ |
Tarkkuus: |
10% |
|
|
Testijännite: |
1000 V |
Testivirta: |
1 mA @ 1 MΩ |
Alue/erottelukyky: |
20 MΩ/0,01 MΩ |
Alue/erottelukyky: |
200 MΩ/0,1 MΩ |
Tarkkuus: |
± (1,5 % + 3 numeroa) |
Alue/erottelukyky: |
500 MΩ/1 MΩ |
Tarkkuus: |
10% |
|
|
Automaattinen jäännösvarausten purku: |
Varauksien purkausaikavakio: 0,5 s, kun C ≤= 1 uF. |
Jännitteellisen piirin ilmaisu: |
Keskeyttää testin, mikäli jännite liittimissä on > 30 V. |
Suurin kapasitiivinen kuorma: |
Toimii 5 uF :n kuormalla |
|
Silmukkaimpedanssin mittaus |
Alue: |
100 - 500 VAC (50/60 Hz) |
Tuloliitäntä: |
Valinta valikko-näppäimillä |
Silmukkaimpedanssi: |
Vaiheesta maahan |
Verkon impedanssi: |
Vaiheesta nollajohtimeen |
Peräkkäisten testien rajoitus: |
Automaattinen lämpörele toimii 50 peräkkäisen testin jälkeen (testit 10 sekunnin välein) (tyypillisesti) |
|
|
Suuren maksimitestivirran mittaustila: |
|
Laukaisuton tila: |
|
|
|
Alue/erottelukyky: |
20 Ω/0,01 Ω |
Alue/erottelukyky: |
200 Ω/0,1 Ω |
Alue/erottelukyky: |
2000 Ω/1 Ω |
|
|
Tarkkuus (laukaisuton tila): |
± (3 % + 6 numeroa) |
Tarkkuus (suurten virtojen mittaustila): |
± (2 % + 4 numeroa) |
|
PFC-, PSC-testi (oikosulku/vikavirta) |
Laskutapa: |
PFC- tai PSC-arvot määritetään jakamalla mitattu verkkojännite mitatulla silmukan (L-PE) resistanssilla tai vaiheen (L-N) resistanssilla |
Alue: |
0 - 25 kA |
Erottelukyky (Ik < 1000 A): |
1 A |
Erottelukyky (Ik < 1000 A): |
0,1 kA |
Tarkkuus: |
Määritetään silmukkaresistanssin ja verkkojännitteen mittausten tarkkuuksien avulla. |
|
Vikavirtasuojan testi |
Fluke 1654B |
AC, G, S, A, B |
Fluke 1652C |
AC, G, S, A |
Fluke 1653B |
AC, G, S, A |
|
Laukaisuaika (ΔT) |
Laukeamisajan tarkkuus |
±(1% lukemasta + 1) |
|
|
Kerroin: |
x ½ |
Virta-asetukset: |
10, 30, 100, 300, 500, 1000 mA |
Virran tarkkuus: |
+10% - 0% |
RCD-tyyppi¹: |
G |
Mittausalue: |
310 ms (Eurooppa), 2000 ms (Iso-Britannia) |
RCD-tyyppi¹: |
S |
Mittausalue: |
510 ms (Eurooppa), 2000 ms (Iso-Britannia) |
|
|
Kerroin |
x 1 |
Virta-asetukset: |
10, 30, 100, 300, 500, 1000 mA |
Virran tarkkuus: |
10% - 0% |
RCD-tyyppi¹: |
G |
Mittausalue: |
310 ms |
RCD-tyyppi¹: |
S |
Mittausalue: |
510 ms |
|
|
Kerroin: |
x 5 |
Virta-asetukset: |
10, 30 mA |
Virran tarkkuus: |
±10 % |
RCD-tyyppi¹: |
G |
Mittausalue: |
50 ms |
RCD-tyyppi¹: |
S |
Mittausalue: |
160 ms |
|
Laukaisuvírta (ramppi-testi) |
Virta-alue: |
50 % - 110 % RCD:n nimellisvirrasta |
Askelkoko: |
10 %: IΔN |
Laukeamisaika (tyyppi G)¹: |
300 ms / askel |
Laukeamisaika (tyyppi S)¹: |
500 ms / askel |
Laukaisuvirran mittaustarkkuus: |
±5 % |
|
Maadoitusresistanssimittaus (RE) - Fluke 1653B + 1654B |
Alue/erottelukyky: |
200 Ω/0,1 Ω |
Tarkkuus: |
±(2 % + 5 numeroa) |
Alue/erottelukyky: |
2000 Ω/1 Ω |
Tarkkuus: |
± (3,5% + 10) |
Taajuus: |
128 Hz |
Jännitevaihtelu: |
+25 V |
|
Vaihejärjestyksen osoitus |
Kuvake: |
Vaihejärjestys-kuvake näkyvissä |
Vaihejärjestyksen näyttö: |
|
|
Digitaalinäytössä 1-2-3, kun oikea vaihejärjestys. |
|
Näytössä 3-2-1, kun virheellinen vaihejärjestys. |
|
Ajatusviiva numeron tilalla osoittaa, ettei määrittäminen onnistunut. |
|
² RCD-tyypit |
G |
Tavallinen |
S |
Hidastettu |
A |
AC + sykkivä DC |
AC |
Pelkkä AC |
B |
1654B |
|
Käyttöympäristö |
Käyttölämpötila |
|
Suhteellinen kosteus (ei kondensoiva) |
10...30 °C: |
95% |
30...40 °C: |
75% |
|
Turvallisuustiedot |
Turvaluokitus |
|
EN 61010-I CAT III 500V, CAT IV 300V |
|
Mekaaniset ja yleiset tiedot |
Koko |
(S x L x K): |
10 x 25 x 12,5 cm |
|
Paino |
|
Akut |
|
Takuu |
|
Paristojen tyyppi |
|
Alkaliparistot mukana, toimii myös ladattavilla 1,2V NiCD- tai NiMH-paristoilla |
|
