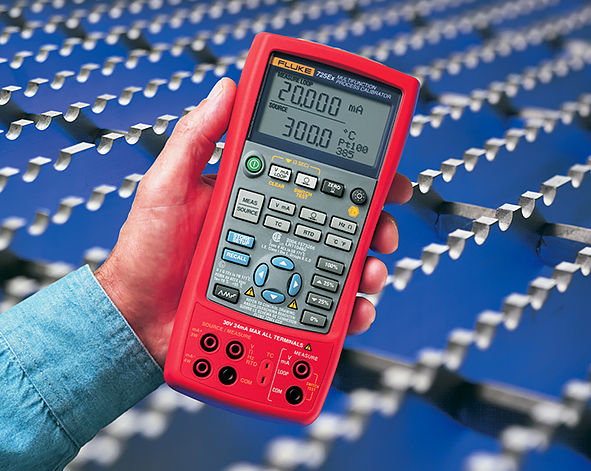

Fluke 725 Ex -monitoimikalibraattori
Luonnostaan vaaraton monitoimikalibraattori
Fluke 725 Ex on tehokas ja helppokäyttöinen, luonnostaan vaaraton monitoimikalibraattori. Laitteeseen voidaan lisätä jokin uusista Fluke 700Pex-painemoduuleista, jolloin sillä voidaan kalibroida lähes mikä tahansa räjähdysvaarallisia kaasuja sisältävässä ympäristössä sijaitseva prosessilaite.
Lisävarusteena saatavaa painemoduulia käyttämällä saadaan mittaus- ja syöttövirta (mA), jännite, lämpötila (vastusanturit (RTD) ja termoparit), taajuus, resistanssi ja paine.
Laitteen kaksoisnäytössä näkyvät samanaikaisesti sekä lähtö- että tuloarvot, jolloin voit kalibroida esim. lähettimiä. Voit testata venttiileitä ja I/P-muuntimia syöttämällä virtaa (mA) mitaten samanaikaisesti painetta. Monitoimikalibraattorin ominaisuuksiin kuuluvat lisäksi sekä askellus- että ramppitestit, ja 25 % askellus nopeaa lineaarisuustestausta silmällä pitäen.
Laitteen yksinkertaiset, valikottomat ohjauslaitteet tekevät käytöstä helppoa, ja muistitoiminnot nopeuttavat määritystyötä. Koska se on vankkarakenteinen, se kestää kaiken minkä sinäkin. Voit käyttää mittaus- ja syöttötoimintoja lähes minkä tahansa prosessiparametrin testaamiseen ja kalibroimiseen.
Toimintoja ja ominaisuuksia:
- ATEX II 1 G EEx ia IIB 171°C KEMA 04ATEX 1303X
- Sertifiointi: I.S. luokka I, Division 1, ryhmät B-D, 171°C
- Mittaukset: DC-jännite, virta (mA), vastusanturit (RTD), termoparit ja resistanssi (Ω)
- Syöttö tai simulointi: DC-jännite, virta (mA), vastusanturit (RTD), termoparit ja resistanssi (Ω)
- Lähetinten kalibrointi: kaksi kanavaa (samanaikainen syöttö ja mittaus)
- Lähettimet, joissa on sisäinen silmukkajännite
- Tallentaa usein käytetyt mittausasetukset myöhempää käyttöä varten
- Paineenmittaus 200 baariin käyttäen yhtä (8) luonnostaan vaarattomista Fluke 700PEx -painemoduuleista, kalibroi painelähettimet ja I/P-laitteet
- Painekytkimen testaustoiminto (700PEx-moduuli)
- Kevyt ja pienikokoinen
- Helppokäyttöinen näppäimistö
- Kestävä ja luotettava, suunniteltu kenttäkäyttöön
Laitteeseen lisävarusteena saatavat 700PEx-painemoduulit ovat standardin ATEX Ex II 1 G EEx ia IIC T4 mukaisia. Ne ovat myös standardin CSA I.S luokan 1, Division 1 alueiden ryhmien A-D/NEC-500 mukaisia.
Tekniset tiedot:
Mittaustarkkuus |
DC-jännite |
30,000 V |
0,02 % + 2 (ylempi lukema) |
10,000 V |
0,02 % + 2 (alempi lukema) |
90,00 mV |
0,02% + 2 |
-10,00 mV - 75,00 mV |
0,025 % + 1 (TC-liittimen kautta) |
|
DC-virta |
|
Resistanssi |
0,0 - 400,0 Ω |
0,1 Ω (4-johdin), 0,15 Ω (2- ja 3-johdin) |
401 - 1500 Ω |
0,5 Ω (4-johdin), 1 Ω (2- ja 3-johdin) |
1500 - 3200 Ω |
1 Ω (4-ohdin), 1,5 Ω (2- ja 3-johdin) |
|
Taajuus |
2,0 - 1000,0 CPM |
0,05 % + 1 |
1,0 - 1100,0 Hz |
0,05 % + 1 |
1,00 - 10,00 kHz |
0,05 % + 1 |
Herkkyys |
1 V minimi Peak-to-Peak-lukema |
|
Paine |
Tarkkuus |
Kaikilla 8 painemoduulilla alkaen 0,025 % alueesta. |
|
(Yksityiskohtaiset tekniset tiedot löytyvät painemoduulien vaihtoehdoista ja lisävarusteista.) |
|
Paine-ero-, mittaus-, kaksois (yhdistelmä)-, tyhjiö- ja korkeapainemoduulit sekä absoluuttiset moduulit. |
|
Hakutarkkuus |
DC-jännite |
100,00 mV |
0,02 % + 2 |
10,000 V |
0,02 % + 2 |
-10,00 mV - 75,00 mV |
0,025 % + 1 (TC-liittimen kautta) |
|
DC-virta |
24,000 mA (syöttö) |
0,02% + 2 |
24,000 mA (simulointi) |
0,02% + 2 |
|
Resistanssi |
15,0 - 400,0 Ω |
0,15 Ω (magnetoimisvirta 0,15 - 0,5 mA), 0,1 Ω (magnetoimisvirta 0,5 - 2 mA) |
401 - 1500 Ω |
0,5 Ω (magnetoimisvirta 0,05 - 0,8 mA) |
1500 - 3200 Ω |
1Ω (magnetoimisvirta 0,05 - 0,4 mA) |
|
Taajuus |
2,0 - 1000,0 CPM |
0,05 % |
1,0 - 1100,0 Hz |
0,05 % |
1,00 - 10,00 kHz |
0,25 % |
Aaltomuoto: |
5 V p-p kanttiaalto, -0,1 V:n poikkeama |
|
Vastusanturit (RTD) ja termoparit |
Mittaustarkkuus |
NI-120 |
0,2 °C |
PT-100 (385) |
0,33 °C |
PT-100 (393) |
0,3 °C |
PT-100 (JIS) |
0,3 °C |
PT-200 (385) |
0,2 °C |
PT-500 (385) |
0,3 °C |
PT-1000 (385) |
0,2 °C |
Erottelukyky: |
0,1 °C |
J: |
0,7 °C |
K: |
0,8 °C |
T: |
0,8 °C |
E: |
0,7 °C |
R: |
1,8 °C |
S: |
1,5 °C |
B: |
1,4 °C |
L: |
0,7 °C |
U: |
0,75 °C |
N: |
0,9 °C |
Erottelukyky |
J, K, T, E, L, N, U: 0,1 °C, 0,1 °F B, R, S: 1 °C, 1 °F |
XK |
0.6°C |
BP |
1.2°C |
|
Hakutarkkuus: |
NI-120 |
0,2 °C |
PT-100 (385) |
0,33 °C |
PT-100 (393) |
0,3 °C |
PT-100 (JIS) |
0,3 °C |
PT-200 (385) |
0,2 °C |
PT-500 (385) |
0,3 °C |
PT-1000 (385) |
0,2 °C |
Erottelukyky: |
0,1 °C |
Huomaa: |
4-johdinmittaukselle annettu tarkkuus |
J: |
0,7 °C |
K: |
0,8 °C |
T: |
0,8 °C |
E: |
0,7 °C |
R: |
1,4 °C |
S: |
1,5 °C |
B: |
1,4 °C |
L: |
0,7 °C |
U: |
0,75 °C |
N: |
0,9 °C |
Erottelukyky |
J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C |
XK |
0.6°C |
BP |
1.2°C |
|
Tekniset tiedot |
Ramppitoiminnot |
Hakutoiminnot: |
jännite, virta, resistanssi, taajuus ja lämpötila |
Rampit |
Hidas ramppi, nopea ramppi, 25 %:n askellus |
|
Silmukkavirtatoiminto |
Jännite: |
12 V |
Tarkkuus: |
10 % |
Suurin virta: |
22 mA, suojaava oikosulku |
|
Askeltoiminnot |
Hakutoiminnot: |
jännite, virta, resistanssi, taajuus ja lämpötila |
Askeleet |
25 % alueesta, 100 % alueesta |
|
Turvallisuussuunnittelu |
Turvahyväksynnät |
|
ATEX II 1 G EEx ia IIB 171 °C |
|
Sertifiointi: I.S. luokka I, Division 1 ryhmät |
|
Mekaaniset ja yleiset tiedot |
Koko |
|
Paino |
|
Akut |
|
Takuu |
|
Akkujen vaihto |
|
Erillinen paristotila, helppo avata rikkomatta kalibrointitarraa |
|
Sivuporttiliitännät |
|
