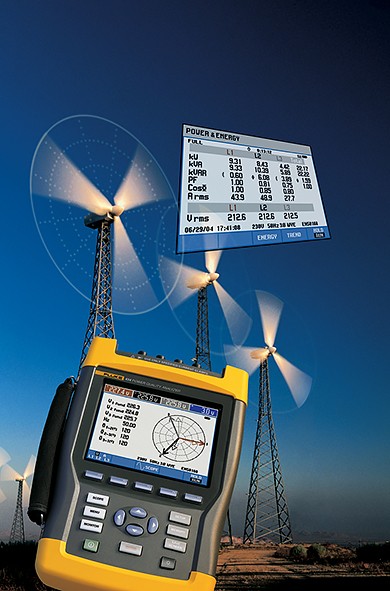

Fluke 434 II-sarjan energia-analysaattori
Täydellinen laite energian tiedonkeruuseen
_72dpi_780x1181px_E.jpg){kind=spacer}
Fluke 434 II-sarjan energia-analysaattori laskee huonosta sähkönlaadusta aiheutuvat kustannukset Energy Loss Calculator -ohjelman avulla oman maasi valuutassa.
Pystyt valitsemaan energiansäästötapoja, koska tunnistat energiahävikkilaskurilla oman laitoksesi eniten energiaa tuhlaavat alueet. Fluke 434 II mittaa myös perussähkönlaatuparametrit, joten kyseessä on todella tehokas ja monipuolinen vianhakulaite.
Sovellukset:
- Energiahävikin rahallisen arvon laskeminen – laske huonosta sähkönlaadusta aiheutuvat kustannukset
- Energiankulutusselvitykset – selvitä energiaa säästävien laitteiden hyöty määrittämällä vaikutukset energiatehokkuuteen ennen asentamista ja sen jälkeen
- Vianhaku – diagnosoi ongelmat nopeasti näytössä ja palauta toiminta
- Ennaltaehkäisevä kunnossapito – havaitse ja estä sähkönlaatuongelmat, ennen kuin ne aiheuttavat seisokkeja
- Pitkän aikavälin analyysit – selvitä vaikeasti havaittavat ja satunnaiset ongelmat
- Kuormitustutkimukset – määritä sähköjärjestelmän kapasiteetti ennen kuorman lisäämistä
Toiminnot:
- Energy loss calculator -ohjelma: Saat selville energiahävikin todellisen taloudellisen arvon perinteisillä pätö- ja loistehon mittauksilla sekä määrittämällä epäsymmetrian ja harmoniset yliaallot
- Reaaliaikainen vianhaku: Voit analysoida trendejä kursoreilla ja zoomaustyökaluilla
- Alan paras turvallisuusluokitus: Sähkön syöttöpuolen mittausten turvaluokitus 600 V CAT IV/1000 V CAT III
- Mittaa kaikki kolme vaihetta ja nollan: Neljä joustavaa lenkkivirtapihtiä, jotka ovat erityisen ohuita ja joustavia ahtaissa paikoissa tehtäviä mittauksia varten
- Automaattinen trendipiirto: Jokainen mittaus tallentuu aina automaattisesti ilman erillisiä määrityksiä
- System-Monitor: Kymmenen sähkönlaatuparametria yhdessä näytössä EN50160-standardin mukaisesti
- Tiedonkeruu-toiminto: Muokattavissa kaikkiin testaustilanteisiin, muistia 600 parametrille, jotka tallennetaan käyttäjän määrittämin välein
- Käyrien tarkasteleminen ja raporttien luominen: Mukana toimitettavan analysointiohjelmiston avulla
- Akun käyttöaika: Li-ion-akun kesto seitsemän tuntia yhdellä latauksella
Unified Power Measurement:
Fluken patentoitu Unified Power Measurement -toiminto (UPM) tarjoaa markkinoiden kattavimman tehomittauspaketin, johon sisältyy seuraavat toiminnot:
- Klassiset virtaparametrit (Steinmetz 1897) ja IEEE 1459-2000 -tehomittaus
- Yksityiskohtainen hävikkianalyysi
- Epäsymmetrian analyysi
- UPM-laskelmien avulla määritellään sähkönlaatuongelmista aiheutuvan energiahävikin taloudelliset kustannukset. Energy Loss Calculator -ohjelman tekemien laskelmien ja muiden laitoskohtaisten tietoja avulla voidaan määrittää, miten paljon kustannuksia energiahävikistä aiheutuu laitokselle
AutoTrend - Automaattinen piirtotoiminto:
- Ainutlaatuinen AutoTrend-toiminto piirtää ajan kuluessa tapahtuvat muutokset. Jokainen näytön lukema tallentuu automaattisesti muistiin - kynnystasoja tai ajanjaksoja ei tarvitse asettaa erikseen eikä prosessia käynnistää käsin. Voit nopeasti tarkistaa jännitteen, virran, taajuuden, tehon, harmonisten yliaaltojen tai välkynnän trendin kaikissa kolmessa vaiheessa sekä nollajohtimessa. Voit myös analysoida piirtojaksoja kursoreiden ja zoom-toiminnon avulla tallennuksen jatkuessa taustalla
SystemMonitor – Tarkista, onko järjestelmäsi EN50160-standardin mukainen:
- Yhdellä napinpainalluksella ainutlaatuinen System-Monitor-toiminto antaa kokonaiskuvan sähkönjakelujärjestelmän laadusta ja tarkistaa sen yhdenmukaisuuden standardissa EN50160 määritettyihin rajoihin tai asiakkaan omiin määritelmiin. Kokonaiskuva näytetään yhdellä näytöllä. Värilliset pylväät osoittavat, mitkä parametrit ovat raja-arvojen ulkopuolella
- System-Monitor-toiminnolla tarkistat välittömästi, onko jokin jännite, harmoninen yliaalto, välkyntä, taajuus tai jännitekuoppien tai -kohoumien määrä asetettujen raja-arvojen ulkopuolella. Kaikista määritettyjen raja-arvojen ulkopuolella olevista tapahtumista luodaan tarkka luettelo
- Tiedonkeruutoiminnolla voi muokata mittausasetuksia ja saada analyysit valituista parametreista
- Mittaa ja tallentaa tehon (W), VA- ja VAR-arvot. 434-mallissa on lisäksi mahdollisuus tallentaa energiankulutuslukemat
- Mittaus 50. harmoniseen asti sekä harmonisen kokonaissärön (THD) mittaus ja tallennus IEC61000-4-7-vaatimusten mukaisesti
Tekniset tiedot |
||||
|
|
Malli |
Mittausalue |
Resoluutio |
Tarkkuus |
|
Volttia |
||||
|
Vrms (AC+DC) |
434-II |
1 V...1000 V vaihe vapaaseen |
0,1 V |
±0,5% nimellisjännitteestä**** |
|
Vpk |
|
1...1400 Vpk |
1 V |
5% nimellisjännitteestä |
|
Jännitteen huippukerroin (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
|
Vrms½ |
434-II |
1...1000 V (vaihe-nolla) |
0,1 V |
±1% nimellisjännitteestä |
|
Vfund |
434-II |
1...1000 V (vaihe-nolla) |
0,1 V |
±0,5% nimellisjännitteestä |
|
Virta (tarkkuudessa ei oteta huomioon pihtien tarkkuutta) |
||||
|
Virta (AC+DC) |
i430-Flex 1x |
5...6000 A |
1:00 AM |
± 0,5% ± 5 lukemaa |
|
i430-Flex 10x |
0,5...600 A |
0,1 A |
± 0,5% ± 5 lukemaa |
|
|
1mV/A 1x |
5...2000 A |
1A |
± 0,5% ± 5 lukemaa |
|
|
1mV/A 10x |
0,5...200 A (vain AC) |
0,1 A |
± 0,5% ± 5 lukemaa |
|
|
Apk |
i430-Flex |
8400 Apk |
1 Arms |
± 5 % |
|
1mV/A |
5500 Apk |
1 Arms |
± 5 % |
|
|
Virran huippukerroin (CF) |
|
1...10 |
0.01 |
± 5 % |
|
Amps½ |
i430-Flex 1x |
5...6000 A |
1 A |
± 1% ± 10 lukemaa |
|
i430-Flex 10x |
0,5...600 A |
0,1 A |
± 1% ± 10 lukemaa |
|
|
1mV/A 1x |
5...2000 A |
1A |
± 1% ± 10 lukemaa |
|
|
1mV/A 10x |
0,5...200 A (vain AC) |
0,1 A |
± 1% ± 10 lukemaa |
|
|
Afund |
i430-Flex 1x |
5...6000 A |
1:00 AM |
± 0,5% ± 5 lukemaa |
|
i430-Flex 10x |
0,5...600 A |
0,1 A |
± 0,5% ± 5 lukemaa |
|
|
1mV/A 1x |
5...2000 A |
1A |
± 0,5% ± 5 lukemaa |
|
|
1mV/A 10x |
0,5...200 A (vain AC) |
0,1 A |
± 0,5% ± 5 lukemaa |
|
|
Hz |
||||
|
Taajuus |
Fluke 434 @ 50Hz:n nimellistaajuus |
42,50...57,50 Hz |
0,01 Hz |
± 0,01 Hz |
|
Fluke 434 @ 60Hz:n nimellistaajuus |
51,00...69,00 Hz |
0,01 Hz |
± 0,01 Hz |
|
|
Teho |
||||
|
W (VA, VAR) |
i430-Flex |
max. 6000 MW |
0,1 W...1 MW |
± 1% ± 10 lukemaa |
|
1 mV/A |
max. 2000 MW |
0,1 W...1 MW |
± 1% ± 10 lukemaa |
|
|
Tehokerroin (Cos Q/DPF) |
|
0...1 |
0.001 |
± 0,1% nimelliskuormitusolosuhteissa |
|
Energia |
||||
|
kWh (kVAh, kVARh) |
i430-Flex 10x |
Riippuvainen virtapihdin skaalauksesta ja nimellisjännitteestä |
± 1% ± 10 lukemaa |
|
|
Energiahävikki |
i430-Flex 10x |
Riippuvainen virtapihdin skaalauksesta ja nimellisjännitteestä |
± 1% ± 10 lukemaa (pois lukien linjavastuksen tarkkuus) |
|
|
Harmoniset yliaallot |
||||
|
Harmonisten yliaaltojen järjestys (n) |
|
DC, ryhmittely 1...50: Harmoniset ryhmät IEC 61000-4-7-standardin mukaisesti |
||
|
Epäharmonisten yliaaltojen järjestys (n) |
|
OFF, ryhmittely 1...50: Harmoniset ja epäharmoniset alaryhmät IEC 61000-4-7-standardin mukaisesti |
||
|
Jännite |
%f |
0,0...100 % |
0.10% |
± 0,1% ± n x 0,1 % |
|
%r |
0,0...100 % |
0.10% |
± 0,1% ± n x 0,4 % |
|
|
Absoluuttinen |
0,0...1000 V |
0,1 V |
±5 % * |
|
|
Harmoninen kokonaissärö (THD) |
0,0...100 % |
0.10% |
± 2,5 % |
|
|
Virta |
%f |
0,0...100 % |
0.10% |
± 0,1% ± n x 0,1% |
|
%r |
0,0...100 % |
0.10% |
± 0,1% ± n x 0,4 % |
|
|
Absoluuttinen |
0,0...600 A |
0,1 A |
±5 % ±5 |
|
|
Harmoninen kokonaissärö (THD) |
0,0...100 % |
0.10% |
± 2,5 % |
|
|
W |
%f tai %r |
0,0...100 % |
0.10% |
± n x 2% |
|
Absoluuttinen |
Riippuvainen virtapihdin skaalauksesta ja nimellisjännitteestä |
– |
±5% ±n x 2 %, ±10 lukemaa |
|
|
Harmoninen kokonaissärö (THD) |
0,0...100 % |
0.10% |
± 5 % |
|
|
Vaihekulma |
-360°...+0° |
1° |
± n x 1° |
|
|
Välkyntä |
||||
|
Plt, Pst, Pst(1 min) Pinst |
|
0,00...20,00 |
0.01 |
± 5 % |
|
Epäsymmetria |
||||
|
Jännite |
% |
0,0...20,0 % |
0.10% |
± 0,1 % |
|
Virta |
% |
0,0...20,0 % |
0.10% |
± 1 % |
|
Virtasignaalit |
||||
|
Kynnystasot |
|
Kynnys, rajat ja signaalin kesto on mahdollista ohjelmoida kahdelle signaalitaajuudelle |
– |
– |
|
Signaalitaajuus |
|
60...3000 Hz |
0,1 Hz |
|
|
Suhteellinen V% |
|
0...100 % |
0.10% |
± 0,4 % |
|
Absoluuttinen V3s (3 sekunnin keskiarvo) |
|
0,0...1000 V |
0,1 V |
±5 % nimellisjännitteestä |
Yleiset tiedot |
|
|
Kotelointi |
Rakenne luja, iskunkestävä, kiinteä suojakotelo Roiskevesi- ja pölytiivis (IP51 standardin IEC60529 mukaan käytettäessä kallistettavassa telineessä) Iskun- ja tärinänkestävyys: isku 30 g, tärinä: sinimuotoinen 3 g, satunnainen 0,03 g2/Hz MIL-PRF-28800F-standardin luokan 2 vaatimusten mukaisesti |
|
Näyttö |
Kirkkaus: verkkolaitetta käytettäessä tyypillisesti 200 cd/m2, akkukäytöllä tyypillisesti 90 cd/m2 Koko 127 mm x 88 mm (153 mm kulmasta kulmaan), LCD:n tarkkuus: 320 x 240 pikseliä Kontrasti ja kirkkaus: käyttäjän säädettävissä, lämpötilakompensoitu |
|
Muisti |
8 GB:n SD-kortti (SDHC-yhteensopiva, FAT32-alustettu) vakiona, lisävarusteena enintään 32 GB Näytönsäästäjä ja useita data-muistipaikkoja tietojen, kuten tallenteiden, tallentamiseen (määräytyy muistin koon mukaan) |
|
Reaaliaikakello |
Aika- ja päivämäärämerkintä trenditilassa, transienttinäytössä, Monitor-tilassa ja tapahtumien tallennustilassa. |
Ympäristö |
|
|
Käyttölämpötila |
0 °C ~ +40 °C; +40 °C ~ +50 °C akku irroitettuna |
|
Säilytyslämpötila |
-20 °C ~ +60 °C |
|
Kosteus |
+10 °C ~ +30 °C: 95% RH, ei kondensoiva |
|
Enimmäiskäyttökorkeus merenpinnasta |
Enintään 2 000 m (CAT IV 600 V, CAT III 1000 V) |
|
Sähkömagneettinen yhteensopivuus (EMC) |
Täyttää EN 61326 (2005-12) -standardin vaatimukset päästöjen ja häiriönsiedon osalta |
|
Liitännät |
mini-USB-B, erillinen USB-portti tietokoneeseen liittämistä varten SD-korttipaikka laitteen akun takana |
|
Takuu |
Laitteella kolme vuotta (osat ja työ), lisävarusteilla yksi vuosi |
* ± 5 % jos ≥1 % nimellisjännitteestä ± 0,05 % nimellisjännitteestä jos <1 % nimellisjännitteestä
** 50 Hz/60 Hz nimellisjännitteestä standardin IEC 61000-4-30 mukaisesti
*** 400 Hz:n mittauksia ei tueta välkyntä-, verkon signaalijännite- ja monitoritilassa.
****nimellisjännitteelle 50 V...500 V
Katso tästä täydelliset spesifikaatiot
