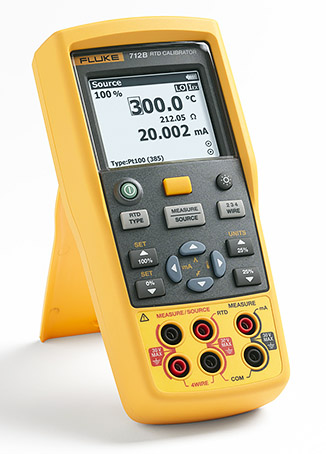

Fluke 712B RTD-lämpötilakalibraattori

Kompakti ja suorituskykyinen



Fluke 712B RTD-lämpötilakalibraattorissa yhdistyvät suorituskyky, luotettavuus ja kestävyys. Se on kompaktin kokoinen ja kevyt, joten se kulkee helposti mukana. Se on suunniteltu ihannetyökaluksi kalibrointiammattilaiselle, joka haluaa erittäin tarkan mutta helppokäyttöisen RTD-kalibraattorin helpottamaan päivittäistä työtä.

Fluke 712B voi mitata ja simuloida kolmeatoista (13) erilaista vastusanturityyppiä (RTD). Aiempaan 712-malliin verrattuna uudessa 712B-mallissa on mm. kirkkaampi ja helppolukuisempi kaksoisnäyttö, uusi ja kestävämpi muotoilu, sekä mA-mittaus samanaikaisesti lämpötilasignaalin syötön kanssa (helpottaa lähettimen kalibrointia). Laitteen mukana toimitetaan magneettiripustin, paristot ja käyttöohje, jäljitettävä kalibrointitodistus ja mittajohdot.



Toiminnot:

  • Fluke 712B mittaa ja simuloi 13 eri vastusanturityyppiä ja vastusta
  • Mittaa 4–20 mA:n signaalit samanaikaisesti lämpötilasignaalin syötön kanssa
  • Ripustin kuuluu laitteen vakiotoimitukseen
  • Määritettävissä olevien 0 %:n ja 100 %:n syöttöasetusten avulla nopeat 25 %:n lineaarisuustarkistukset
  • Lineaarinen sekä 25 %:n askelin etenevä Autoramp-toiminto perustuvat 0 %:n ja 100 %:n asetuksiin
  • Kaksi tuloa ja taustavalaistu näyttö helpottavat mittaustulosten tulkintaa
  • Sammutuksen aikaiset asetukset tallennetaan, jolloin mittausten jatkaminen uudelleenkäynnistyksen jälkeen on helppoa
  • Tekniset tiedot 1 ja 2 vuoden kalibrointivälille sekä jäljitettävä kalibrointisertifikaatti



Tekniset tiedot:

Yleiset tiedot

Enimmäisjännite minkä tahansa liittimen ja maan välillä tai kahden liittimen välillä

30 V

Käyttölämpötila

-10 °C...50 °C

Säilytyslämpötila

- 30 °C ... 60 °C

Käyttökorkeus merenpinnasta

2000 metriä

Varastointikorkeus

12000 metriä

Suhteellinen kosteus
(%RH, käyttö,
ei kondensoiva)

Ei kondensoiva

90% (10 °C ... 30 °C)

75% (30 °C ... 40 °C)

45% (40 °C ... 50 °C)

(ei kondensoiva)

Tärinä

MIL-T-28800E, luokka 2

Pudotustestivaatimukset

1 metriä

IP-luokitus

IEC 60529: IP 52

Sähkömagneettinen
ympäristö

IEC 61326-1, kannettava

Turvallisuus

IEC 61010-1, enint. 30 V
maahan, ympäristöhaittaluokka 2

Paristot

4 AA NEDA 1.5 A IEC LR6
-paristoa

Koko (K x L x S)

52,5 mm x 84 mm x 188,5 mm

Paino

515 g



DC mA-mittaus

Erottelukyky

0–24 mA

Alue

0,001 mA

Tarkkuus
(% lukemasta
+ lukemaa)

0,010% + 2 µA

Lämpötilakerroin

±(0,002 % lukemasta + 0,002 % alueesta) / °C (<18 °C tai >28 °C)



Vastusmittaukset

Vastusalue

Tarkkuus (% lukemasta + lukemaa)

0,00 Ω ... 400,00 Ω

0,015 % + 0,05 Ω

400,0 Ω ... 4000,0 Ω

0,015 % + 0,5 Ω

Huomautus: Tarkkuus perustuu 4-johdinsyöttöön. 3-johtimisissa vastusmittauksissa,
joissa kaikki kolme johtoa ovat käytössä, tarkkuuteen on lisättävä 0,05 Ω (0,00 Ω~400,00 Ω)
tai 0,2 Ω (400,0 Ω~4 000,0 Ω).

Lämpötilakerroin

±(0,002 % lukemasta + 0,002 % alueesta) / °C (<18 °C tai >28 °C)



Vastuksen syöttö

Vastusalue

1,0 Ω ... 400,0 Ω

1,00 Ω ... 400,00 Ω

400,0 Ω ... 1500,0 Ω

1500,0 Ω ... 4000,0 Ω

Herätevirta mittauslaitteesta

0,1 mA ... 0,5 mA

0,5 mA ... 3 mA

0,05 mA ... 0,8 mA

0,05 mA ... 0,4 mA

Tarkkuus
(% lukemasta
+ lukemaa)

0,015 % + 0,1 Ω

0,015 % + 0,05 Ω

0,015 % + 0,5 Ω

0,015 % + 0,5 Ω

Erottelukyky

0,00 Ω ... 400,00 Ω

0,01 Ω

400,0 Ω ... 4000,0 Ω

0,1 Ω

Lämpötilakerroin

±(0,002 % lukemasta + 0,002 % alueesta) / °C ( <18 °C tai >28 °C)
Tukee pulssitettuja lähettimiä ja ohjelmoitavia logiikkaohjaimia, jopa 5 ms:n pulsseja



Vastusanturien tulot ja lähdöt


Vastusanturityyppi (α)


Alue (°C)

Mittaus (°C)

Syöttö (°C)



1 vuotta

2 vuotta

Lähdevirta

1 vuotta

2 vuotta



10 Ω
Pt(385)

–200–
100 °C

1,5 °C

3 °C

1 mA

1,5 °C

3 °C



100–
800 °C

1,8 °C

3,6 °C

1 mA

1,8 °C

3,6 °C



50 Ω
Pt(385)

–200–
100 °C

0,4 °C

0,7 °C

1 mA

0,4 °C

0,7 °C



100–
800 °C

0,5 °C

0,8 °C

1 mA

0,5 °C

0,8 °C



100 Ω Pt(385)

–200–
100 °C

0,2 °C

0,4 °C

1 mA

0,2 °C

0,4 °C



100–
800 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C



200 Ω Pt(385)

–200–
100 °C

0,2 °C

0,4 °C

500 μA

0,2 °C

0,4 °C



100–
630 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C



500 Ω Pt(385)

–200–
100 °C

0,3 °C

0,6 °C

250 μA

0,3 °C

0,6 °C



100–
630 °C

0,015 %
+0,28 °C

0,03 %
+0,56 °C

0,015 %
+0,28 °C

0,03 %
+0,56 °C



1000 Ω Pt(385)

–200–
100 °C

0,2 °C

0,4 °C

250 μA

0,2 °C

0,4 °C



100–
630 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C



100 Ω Pt(3916)

–200–
100 °C

0,2 °C

0,4 °C

1 mA

0,2 °C

0,4 °C



100–
630 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C



100 Ω Pt(3926)

–200–
100 °C

0,2 °C

0,4 °C

1 mA

0,2 °C

0,4 °C



100–
630 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C

0,015 %
+0,18 °C

0,03 %
+0,36 °C



10 Ω
Cu(427)

–100...
260 °C

1,5 °C

3 °C

1 mA

1,5 °C

3 °C



120 Ω
Ni(672)

-80...
260 °C

0,15 °C

0,3 °C

1 mA

0,15 °C

0,3 °C



50 Ω
Cu(427)

-180...
200 °C

0,4 °C

0,7 °C

1 mA

0,4 °C

0,7 °C



100 Ω
Cu(427)

-180...
200 °C

0,2 °C

0,4 °C

1 mA

0,2 °C

0,4 °C



YSI400

15...
50 °C

0,2 °C

0,4 °C

250 μA

0,2 °C

0,4 °C



1. Anturien epätarkkuuksia ei ole huomioitu.
2. Erottelukyky: 0,1 °C.
3. Tarkkuus perustuu 4-johdinsyöttöön. 3-johtimisissa vastusanturimittauksissa, joissa kaikki kolme vastusanturijohtoa ovat käytössä, tarkkuuteen on lisättävä 1,0 °C (Pt10 ja Cu10), 0,6 °C (Pt50 ja
Cu50), 0,4 °C (muut vastusanturityypit).
4. Syöttötilan syötön tarkkuuden perusteet: 0,5~3 mA (1,00~400,00 Ω), 0,05~0,8 mA (400,0~1 500,0 Ω), 0,05~0,4 mA (1 500,0~4 000,0 Ω), herätevirta (0,25 mA Pt1000-malleille).
5. Lämpötilakerroin: mittauksissa ±0,05 °C / °C, lähteessä ±0,05 °C / °C (<18 °C tai >28 °C).
6. Tukee pulssitettuja lähettimiä ja ohjelmoitavia logiikoita, jopa 5 millisekunnin pulsseja.
