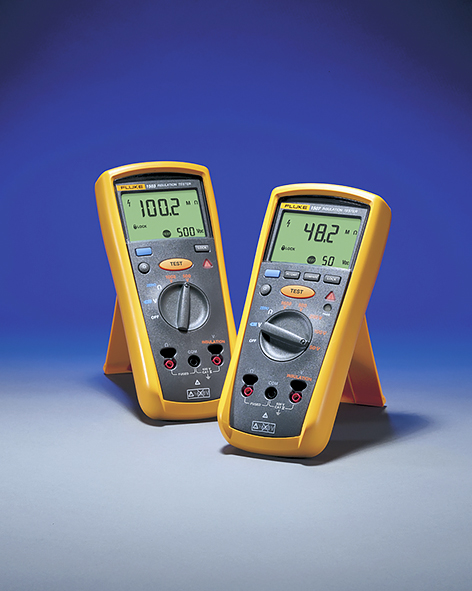

Fluke 1503/1507-eristysvastusmittarit

Ihanteelliset työkalusi





Nämä Fluken mittalaitemallit ovat kompaktin kokoisia mutta kestäviä, ja luotettavia mutta helppokäyttöisiä. Ne sopivat ihanteellisesti niin ennaltaehkäisevään kunnossapitoon kuin vianhakuun ja käyttöönottotarkastuksiinkin. Työkaluissa on myös lisäominaisuuksia kuten testipainikkeellinen mittapää.



Toiminnot:



  • Eristysvastuksen mittausalue:
  • 1507: 0,01 MΩ...10 GΩ
  • 1503: 0,1 MΩ...2000 MΩ
  • Eristysvastuksen testijännitteet:
  • 1507: 50 V, 100 V, 250 V, 500 V, 1000 V
  • 1503: 500 V, 1000 V
  • Polarisaatioindeksin ja dielektrisen absorptiosuhteen automaattinen laskenta säästää aikaa ja rahaa (vain 1507)
  • Vertailutoiminto (Pass/Fail) nopeuttaa toistuvien mittausten tekemistä (vain 1507)
  • Testipainikkeellinen mittapää helpottaa toistuvien testausten tekemistä sekä testausta vaikeasti tavoitettavista kohteista
  • Jännitteellisen piirin ilmaisu lisää käyttäjäturvallisuutta: eristysvastustesti estetään, jos jännite on yli 30 V.
  • Automaattinen kapasitiivisen jännitevarauksen purku suojaa käyttäjää.
  • AC/DC-jännite: 0,1 V...600 V
  • 200 mA, jatkuvuus
  • Resistanssi: 0,01 Ω...20,00 kΩ
  • Paristoja säästävä automaattinen sammutustoiminto
  • Suuressa taustavalaistussa näytössä lukemat näkyvät selkeästi
  • Ylijänniteluokitus: CAT IV 600 V
  • Jokaisen mittarin mukana toimitetaan testipainikkeellinen mittapää, mittausjohdot, mittapäät ja hauenleuat

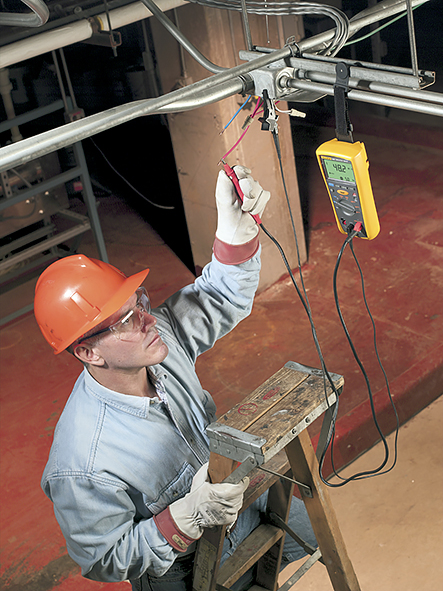

  • Mittariin sopii Fluke TPAK -magneettiripustin, joka vapauttaa molemmat kädet muuhun työhön
  • Neljä AA-alkaliparistoa (NEDA 15 A tai IEC LR6); riittävät vähintään 1000 eristysvastustestiin
  • Yhden vuoden takuu



Tekniset tiedot:

AC/DC-jännitteen mittaus
Tarkkuus:
Alue  600,0 V
Erottelukyky  0,1 V
50 Hz...400 Hz ±(% lukemasta + dgt.)  ±(2 % + 3)
Tuloimpedanssi
   3 MΩ (nimellinen), alle 100 pF
Normaalitilan hylkäyssuhde (1 kΩ epäsymmetria):
   yli 60 dB (dc), 50 tai 60 Hz
Ylikuormitussuoja
   600 V rms tai dc
Maadoitusliitännän resistanssimittaus
Alue/erottelukyky
20,00 Ω  0,01 Ω
200,0 Ω  0,1 Ω
2000 Ω  1,0 Ω
20,00 kΩ  0,01 kΩ
Tarkkuus:
   ±(1,5 % + 3)
Ylikuormitussuoja
   2 V rms tai dc
Avoimen piirin testijännite
   yli 4,0 V; alle 8 V
Oikosulkuvirta
   yli 200,0 mA
Eristysvastusmittauksen tiedot
Mittausalue
1507:  0,01 MΩ...10 GΩ
1503:  0,01 MΩ...2000 MΩ
Testijännitteet
1507:  50 V, 100 V, 250 V, 500 V, 1000 V
1503:  500 V, 1000 V
Testijännitteen tarkkuus
   +20 %, -0 %
Oikosulkuvirta
   nimellisvirta 1 mA
Automaattinen jäännösvarausten purkaus
   Varauksien purkausaikavakio: alle 0,5 sekuntia, kun C = 1 µF tai alle.
Varoitus jännitteisestä piiristä
   Estää testin suorittamisen, mikäli jännite liittimissä on yli 30 V.
Suurin kapasitiivinen kuorma
   Käyttö mahdollista 1 µF:n kuormitukseen saakka
Mittaustarkkuus
50 V:  ±(3 % + 5)
100 V:  ±(3 % + 5)
250 V:  ±(1,5 % + 5)
500 V:  ±(1,5 % + 5)
1000 V:  ±(1,5 % + 5)...2000 MΩ, ±(10 % + 3) yli 2000 MΩ
Muut tiedot
Suurin liitokseen syötetty jännite
   600 V ac rms tai dc
Säilytyslämpötila
   -40 - 60°C
Käyttölämpötila
   -20...55 °C
Lämpötilakerroin
   0,05 x (määritetty tarkkuus) / °C, jos lämpötila on alle 18 °C tai yli 28 °C (alle 64 °F tai yli 82 °F)
Suhteellinen kosteus
   0 %...95 %, kun lämpötila on 10 °C...30 °C (50 °F...86 °F)
   0 %...75 %, kun lämpötila on 30 °C...40 °C (86 °F...104 °F)
   0 %...40 %, kun lämpötila on 40 °C...55 °C (104 °F...131 °F)
Tärinä
   Satunnainen, 2 g, 5...500 Hz / MIL-PRF-28800F, luokan 2 laite
Iskunkestävyys
   1 metrin pudotustesti (IEC 61010-1 2nd Edition) (pudotus yhden metrin korkeudelta, kaikki kuusi sivua, tammilattia)
Sähkömagneettinen yhteensopivuus
   Jos RF-kenttä on 3 V/M, tarkkuus = määritetty tarkkuus (EN 61326-1:1997)
Turvallisuus
   ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 ja IEC/EN 61010-1 2nd Edition, mittausluokka IV 600 V (CAT IV)
Sertifikaatit
   CSA standardin CSA/CAN C22.2 No. 61010,1-04 mukaan; TUV standardin IEC/EN 61010-1 2nd Edition mukaan
Akut
   Neljä AA-paristoa (NEDA 15A tai IEC LR6)
Paristojen käyttöikä
Eristysvastusmittaus  Kun uudet paristot on vaihdettu, mittarilla voi suorittaa vähintään 1000 eristysvastusmittausta huoneenlämpötilassa. Normaaliolosuhteissa: 1000 V - 1 MΩ, pulssisuhde 5 sekuntia päällä ja 25 sekuntia pois.
Resistanssimittaukset  Kun uudet paristot on vaihdettu, mittarilla voi suorittaa vähintään 2500 maadoitusliitännän resistanssimittausta. Normaaliolosuhteissa: 1 Ω, pulssisuhde 5 sekuntia päällä ja 25 sekuntia pois.
Koko
   5,0 cm (K) x 10,0 cm (L) x 20,3 cm (P)
Paino
   550 g
IP-luokitus
   IP40
Korkeus merenpinnasta
Käyttö:  2000 m CAT IV 600 V, 3000 m CAT III 600 V
Varastossa (ei käytössä):  12 000 m
Alueen ylitys:
   110 % alueesta
Laitteeseen kuuluvat vakiovarusteet
   TL224-mittausjohdot, TP74-mittapäät, hauenleuat PN 1958654 (punainen) ja PN 1958646 (musta), suojakotelo ja testipainikkeellinen mittapää
