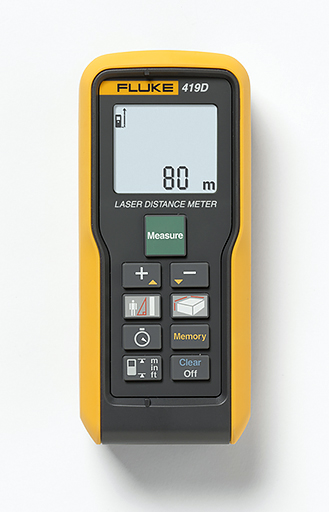

Fluke 419D-laseretäisyysmittari

Kehittyneet mittaustoiminnot





Ammattilaiskäyttöön tarkoitettu Fluke 419D-laseretäisyysmittari mittaa jopa 80 metrin etäisyydet nopeasti ja entistäkin tarkemmin. Jopa 20 täyden näytöllisen tallennus, pitkien etäisyyksien vakaat kolmijalkamittaukset ja muut kehittyneet toiminnot säästävät aikaa vähentäen samalla mittaustuloksissa esiintyviä virheitä.



Toiminnot:

  • Mittaa jopa 80 m etäisyydet
  • Parempi tarkkuus: +/-1 mm
  • Enemmän tietoja taustavalaistussa kolmirivisessä näytössä
  • Täydelliset Pythagoras-laskutoiminnot korkeusmittauksia varten
  • 20 täyden näytöllisen tallennus nopeaa hakua varten
  • Näppäimistön äänimerkit
  • Min/Max-toiminto
  • Voidaan asettaa kolmijalkaan pitkien etäisyyksien mittauksia varten
  • "Koolaustoiminto" helpottaa määritettyjen etäisyyksien merkitsemistä, esim. talojen runkoja rakennettaessa
  • Automaattinen päätykappaleen tunnistus. Mitattaessa kohteen reunasta tai kulmasta, sisäinen anturi tunnistaa päätykappaleen asennon ja muuttaa referenssipistettä automaattisesti.
  • Suojaava kotelo: IP54-luokitus, kestää pölyä ja vesiroiskeita
  • Paristot kestävät jopa 5000 mittauksen ajan automaattisen virran/laserin sammutustoiminnon ansiosta.



Kuten muillakin Fluken uusilla laseretäisyysmittareilla, myös 419D:llä voi mitata kahden pisteen välisen etäisyyden nopeasti yhdellä painikkeella. Lisäksi siinä on seuraavat toiminnot:

  • Kirkas lasersäde helpottaa kohdistamista
  • Nopea pinta-alan (neliömetrit) ja tilavuuden laskenta
  • Helpot yhteen- ja vähennyslaskutoiminnot
  • Kantopussin voi kiinnittää työkaluvyöhön



Kaikissa Fluke-laseretäisyysmittareissa on seuraavat ominaisuudet:

  • Arviointivirheiden väheneminen säästää sekä aikaa että rahaa
  • Kehittyneintä lasertekniikkaa etäisyysmittauksiin
  • Nopea mittaus yhdellä painikkeella
  • Helpot yhteen- ja vähennyslaskutoiminnot
  • Nopea pinta-alan ja tilavuuden laskenta
  • Helpot yhteen- ja vähennyslaskut
  • Min/Max-toiminto
  • Automaattinen virrankatkaisutoiminto pidentää paristojen käyttöaikaa
  • Pythagoras-toiminto etäisyyden määrittämiseksi kahden muun mittauksen avulla
  • Pussi, jossa Fluken logo
  • 3 vuoden takuu



419D- ja 424D-mallien lisäominaisuudet:

  • Selkeä taustavalaistu näyttö
  • 419D mittaa jopa 80 metrin ja 424D 100 metrin etäisyydet.
  • Pitkien etäisyyksien mittaus kolmijalan avulla
  • Koolaustoiminto
  • Edistynyt Pythagoras-toiminto etäisyyden määrittämiseksi kolmen muun mittauksen avulla
  • Näppäimistön äänimerkit
  • Viimeisen 20 mittauksen tallennus ja nopea muistista haku
  • IP54-kotelointi (veden ja pölyn kestävä)



Teknisiä tietoja:

414D

419D                             |            424D

Etäisyysmittaus



Tyypillinen mittaustoleranssi[1]

±2,0 mm [3]

±1,0 mm [3]



Mittaustoleranssi enintään[2]

±3,0 mm [3]

±2,0 mm [3]



Mittausetäisyys Leica-kohdelevyn GZM26 kanssa

50 m / 165 ft

80 m / 260 ft

100 m / 330 ft



Tyypillinen mittausetäisyys[1]

40 m / 130 ft

80 m / 260 ft

80 m / 260 ft



Mittausetäisyys epäsuotuisissa olosuhteissa[4]

35 m / 115 ft

60 m / 195 ft

60 m / 195 ft



Pienin näytettävä yksikkö

1 mm / 1/16 in

6/30/60 mm
(10/50/100 m)



Laserpisteen halkaisija eri etäisyyksillä

6/30/60 mm
(10/50/100 m)

6/30/60 mm
(10/50/100 m)



Kallistusmittaus



Mittaustoleranssi lasersäteeseen[5]

Ei

Ei

±0,2°



Mittaustoleranssi koteloon[5]

Ei

Ei

±0,2°



Alue

Ei

Ei

360°



Yleistä



Laserluokka

2



Lasertyyppi

635 nm, <1 mW



Suojausluokka

IP40

IP54



Automaattinen laserin sammutus

90 sekunnin jälkeen



Automaattinen virrankatkaisu

180 sekunnin kuluttua



Paristojen kesto (2 x AAA) 1,5 V NEDA 24A/IEC LR03

Jopa 3 000
mittausta

Jopa 5 000
mittausta



Koko (korkeus x leveys x pituus)

Pituus 116 mm
Leveys 53 mm
Korkeus 33 mm

Pituus 127mm
Leveys 56mm
Korkeus 33 mm

Pituus 127mm
Leveys 56mm
Korkeus 33 mm



Paino (paristojen kanssa)

113 g

153 g

158 g



Lämpötila-alue: Säilytys Käyttö

-25 °C...+70°C
(-13...+158 °F)

0...+40 °C
(32...+104 °F)

-25 °C...+70°C
(-13...+158 °F)

-10...+50 °C
(14...+122 °F)



Kalibrointiväli

–

–

Kallistus ja kompassi



Suurin käyttökorkeus

3 000 m

3 000 m

3 000 m



Suhteellinen kosteus enintään

85 %, kun lämpötila -7...50 °C
(20...120°F)

85 %, kun lämpötila -7...50 °C
(20...120°F)

85 %, kun lämpötila -7...50 °C
(20...120°F)



Turvallisuus

IEC-standardi nro 61010-1:2001
EN60825-1:2007 (luokka II)



EMC

EN 55022:2010
EN 61000-4-3:2010
EN 61000-4-8:2010



[1] Kun kohteen heijastavuus on 100 % (valkoiseksi maalattu seinä), vähäinen taustavalaistus, 25 °C.
[2] Kun kohteen heijastavuus 10...50 %, voimakas taustavalaistus, -10...+50 °C.
[3] Toleranssit voimassa välillä 0,05...10 m, luottamustaso 95 %. Enimmäistoleranssi saattaa heiketä arvoon 0,1 mm/m välillä 10...30 m ja arvoon 0,15 mm/m yli 30 m etäisyyksillä.
[4] Kun kohteen heijastavuus on 100 %, taustavalaistus välillä 10 000...30 000 lux.
[5] Käyttäjäkalibroinnin jälkeen. Lisäksi kulman mukainen ±0,01° poikkeama astetta kohti (enintään ±45°) jokaisessa kvadrantissa. Voimassa huoneenlämmössä. Koko käyttölämpötila-alueella enimmäispoikkeama kasvaa ±0,1°.
