Fluke 80 V-sarjan digitaaliset yleismittarit

Suorituskykyä ja tarkkuutta





Fluken uuteen 80 V-sarjaan kuuluvat seuraavat digitaaliset yleismittarit:

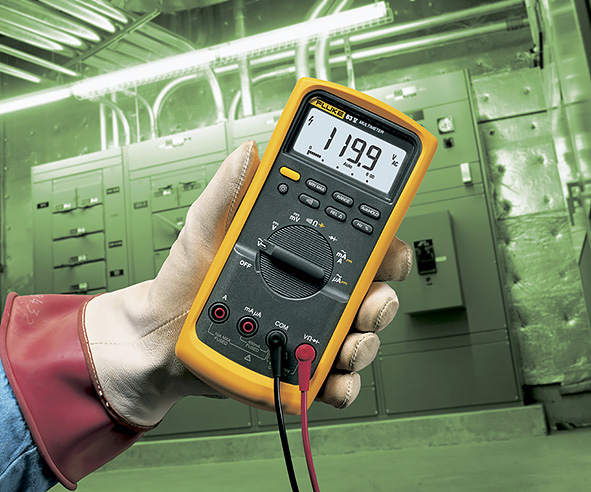

  • Fluke 83 V-yleismittari teollisuuskäyttöön
  • Fluke 87 V True RMS-yleismittari teollisuuskäyttöön

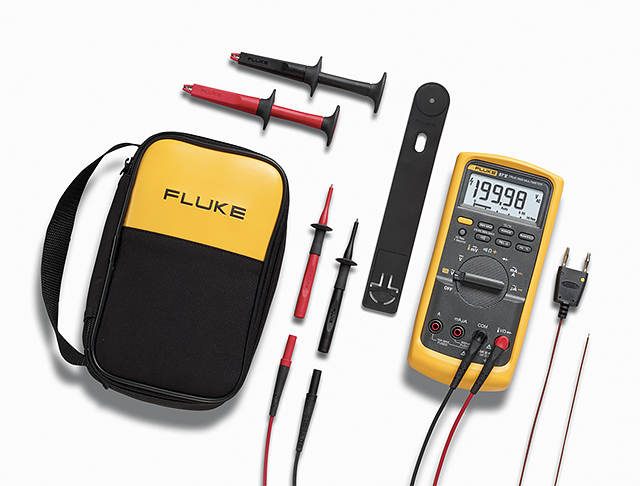

  • Fluke 87 V/E2-Combo -teollisuuspaketti



Uusissa Fluke 83 V- ja 87 V -yleismittareissa on edistykselliset mittaus- ja vianetsintätoiminnot. Mittareiden tarkkuus ja erottelukyky auttavat ratkaisemaan monia ongelmia moottorikäytöissä, sähkönjakelujärjestelmissä, laitosautomaatioissa sekä sähkömekaanisissa laitteissa.

Uudet mallit ratkaisevat ongelmat aiempaa tehokkaammin, ne ovat mukavampia ja turvallisempia käyttää, ja niiden iskunkestävyys on parempi.

Riippumatomien testauslaboratorioiden testaama uusi 80 V on ANSI/ISA S82.01 (2nd Edition)- ja EN61010-1 CAT IV 600V/CAT III 1000V -luokitusten mukainen. Mittarit kestävät yli 8 000 voltin impulsseja ja pienentävät ylikuormituksen ja piikkien riskiä.



Toiminnot ja ominaisuudet:

  • Säädettävien moottorikäyttöjen sekä muiden häiriöitä tuottavien laitteiden jännitteen ja taajuuden ainutlaatuisen tarkka mittaus (87V)
  • Sisäinen lämpömittari, jolla lämpötilan voi mitata kätevästi ilman erillistä mittaria (87V)
  • Lisävarusteena saatava helppokäyttöinen magneettinen ripustin jättää kädet vapaiksi ja helpottaa mittarin lukemista
  • Suurinumeroinen näyttö ja kirkas kaksitasoinen taustavalo tekevät 80 V -sarjasta erittäin helppolukuisen



Ominaisuudet

83V

87V

True-RMS AC -jännite ja -virta epälineaaristen signaalien tarkkaan mittaamiseen



Valittavissa suodatin tarkkoja moottorikäyttömittauksia varten (jännite ja taajuus)



0,05 prosentin DC-perustarkkuus



6 000 lukeman näyttö, 3 3/4 numeroa.

Tarkat mittaustulokset 4 1/2 numeron tilassa (20 000 lukemaa)



Mittaa jopa 1 000 voltin AC- ja DC-jännitteet

Mittaa 10 ampeerin virran (20 A enintään 30 sekuntia)

Sisäinen lämpömittari – erillistä lämpömittaria ei tarvita (sisältää termoelementtianturin)



Taajuusmittaus 200 kilohertsiin saakka ja pulssisuhde-%

Resistanssi, jatkuvuus- ja dioditestaus

Komponenttien ja moottorin kapasitanssien mittauksen kapasitanssialue 10 000 µF

Minimi/maksimi/keskiarvo-seuranta sekä minimi/maksimi-hälytykset

Huippuarvon tallennus, jolla voi tallentaa jopa 250 µs:n transientin

Suhteelliset mittaukset, jolloin mittajohtojen resistanssi voidaan nollata

Automaattiset ja manuaaliset aluevalinnat lisäävät käytön joustavuutta

Touch Hold -toiminto vakaiden lukemien mittaamiseen

Suurinumeroista kaksitasoisesti taustavalaistua näyttöä on helppoa lukea

Analoginen pylväsnäyttö nopeasti muuttuvia tai epävakaita signaaleja varten

Mittajohtohälytys varoittaa äänimerkillä, mikäli mittajohtojen kytkentä on väärä

Valinnainen torkkutoiminto, joka takaa paristojen pitkän käyttöiän

Paristojen vaihtaminen käy nopeasti ja kalibrointitarraa rikkomatta erillisen paristotilan kannen ansiosta

Klassinen muotoilu ja uusi irrotettava suojakotelo, jossa säilytyspaikka mittajohdoille

Elinikäinen takuu

Turvallisuussuunnittelu
Kaikki tulot on suojattu ANSI/ISA S82.01 (2nd Edition)-, EN61010-1 CAT IV 600V- ja CAT III 1000 V -turvaluokitusten mukaisesti. Ne kestävät yli 8 000 voltin impulsseja ja pienentävät ylikuormituksen ja piikkien riskiä.

Antaa oikeat tulokset pulssinleveysmoduloitujen moottorikäyttöjen signaaleja mitattaessa
Säädettäviä moottorikäyttöjä tarkasti mittaavaa yleismittaria ei ennen ole ollut saatavana. Uusi Fluke 87V on suunniteltu käsittelemään nimenomaan näitä monimutkaisia signaaleja. Tuottavuus paranee huomattavasti, kun lukemia ei tarvitse enää arvailla moottorikäyttöjen vianmäärityksiä tehdessä. Jokainen mittauskerta antaa oikeat tulokset.

  • Ainutlaatuinen toiminto mittaa tarkasti häiriöisen pulssinleveysmoduloidun AC-jännitteen. Oikeat tulokset moottorikäyttöä mitattaessa
  • Mittaa taajuuden (moottorin nopeuden) tarkasti. Säädettävän moottorikäytön perustaajuus ei vaikuta taajuuden mittaukseen
  • AC-virran mittaus lisävarusteena saatavalla virtapihdillä
  • Vertaa 87V-mallin lukemaa säädettävän moottorikäytön näyttöön
  • Erikoisvalmisteinen suojaus torjuu suurten moottorikäyttöjärjestelmien korkeataajuiset häiriösignaalit





Tekniset tiedot:

DC-jännite

Max jännite:

 1000 V

Tarkkuus:

 Fluke 83 V: ±(0,1 % + 1)



 Fluke 87 V: ±(0,05 % + 1)

Max erottelukyky:

 Fluke 83 V: 100 µV



 Fluke 87 V: 10 µV

AC-jännite

Max jännite:

 1000 V

Tarkkuus:

 Fluke 83 V: ±(0,5 % + 2)



 Fluke 87 V: ±(0,7 % + 2) True RMS

AC-kaistanleveys

 Fluke 83 V: 5 kHz



 Fluke 87 V: 20 kHz*



 *sisältää LF-mittapään; 3 db @ 1 kHz

Max erottelukyky:

 0,1 mV

DC-virta

Virta enintään:

 10 A (20 A enintään 30 sekuntia)

Virran mittaustarkkuus:

 Fluke 83 V: ±(0,4 % + 2)



 Fluke 87 V: ±(0,2 % + 2)

Max erottelukyky:

 Fluke 83 V: 0,01 mA



 Fluke 87 V: 0,01 µA

AC-virta

Virta enintään:

 10 A (20 A enintään 30 sekuntia)

Virran mittaustarkkuus:

 Fluke 83 V: ±(1,2 % + 2)



 Fluke 87 V: ±(1,0 % + 2) True RMS

Max erottelukyky:

 0,1 µA

Resistanssi

Max resistanssi:

 50 MΩ

Tarkkuus:

 Fluke 83 V: ±(0,4 % + 1)



 Fluke 87 V: ±(0,2 % + 1)

Max erottelukyky:

 0,1 Ω

Kapasitanssi

Max kapasitanssi

 9 999 µF

Tarkkuus

 ±(1 % + 2)

Max erottelukyky

 0,01 nF

Taajuus

Max taajuus

 200 kHz

Tarkkuus

 ± (0,005 % +1)

Max erottelukyky

 0,01 Hz

Pulssisuhde

Max pulssisuhde

 0.999

Tarkkuus

 ±(0,2 % per kHz +0,1 %)

Max erottelukyky

 0,1 %

Lämpötilan mittaus

Fluke 83 V, 87 V/E:

 -200,0 °C - 1 090 °C



 -328,0 °F - 1 994,0 °F



 ilman mittapäätä

80 BK -lämpötila-anturi



 -40,0 °C - 260 °C



 -40,0 °F - 500 °F, 2,2 °C tai 2 % sen mukaan, kumpi on suurempi

Konduktanssi

Max konduktanssi

 60,00 nS

Tarkkuus

 ± (1,0 % +10)

Max erottelukyky

 0,01 nS

Diodi



 Alue 3 V

Erottelukyky:

 1 mV

Tarkkuus:

 ±(2 % + 1)

Pulssisuhteen alue

Tarkkuus:

 ±(0,2 % per kHz + 0,1 %)



Käyttöympäristön tiedot

Käyttölämpötila



 -20 - 55 °C

Säilytyslämpötila



 -40- +60 °C

Suhteellinen kosteus (ei kondensoiva)



 0 - 90 % (0 °C - 35 °C)



 0 - 70 % (35 °C - 55 °C)

Käyttökorkeus merenpinnasta



 2 000 m



Turvallisuustiedot

Turvaluokitus



 EN 61010-1 - 1000 V CAT III, 600V CAT IV

Turvahyväksynnät



 UL-, CSA-, TÜV- ja VDE-luokiteltu



Mekaaniset ja yleiset tiedot

Koko



 201 x 98 x 52 mm (suojakotelon kanssa)

Paino



 355 g

Paino kotelon ja Flex-Standin kanssa



 624 g

Näyttö

Digitaalinen:

 6 000 lukemaa, päivittyy 4 kertaa sekunnissa



 (mallin 87 suuriresoluutiotilassa 19 999 lukemaa)

Analoginen:

 32 segmenttiä, päivittyy 40 kertaa sekunnissa

Taajuus:

 19 999 lukemaa, päivittyy 3 kertaa sekunnissa taajuudella 10 Hz

Takuu



 Elinikäinen

Paristojen käyttöikä

Alkaliparisto:

 n. 400 tuntia, jos taustavaloa ei käytetä

Iskunkestävyys



 Kestää 1 metrin pudotuksen IEC 61010-1:2001 -luokituksen mukaisesti

Tärinä



 MIL-PRF-28800, Class 2 -instrumentti
