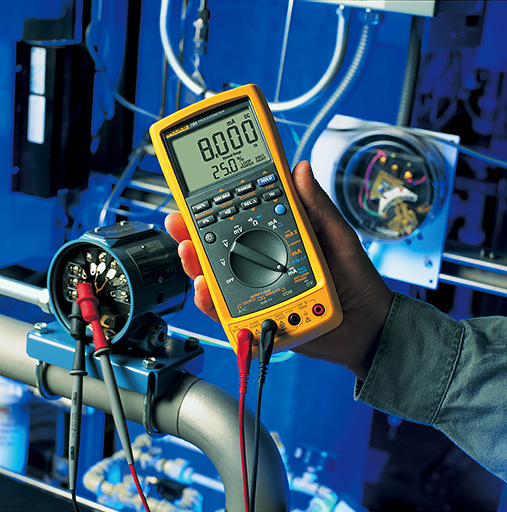

Fluke 789 ProcessMeter™ -virtasilmukkakalibraattori-yleismittari

Tuplaa tehosi



Fluke 789 on virtasilmukkakalibraattori-yleismittareiden huipulla. Se on tuplatehokas työkalu prosessiammattilaisille. Fluke 789:n 24 V:n silmukkajännitteensyöttö vähentää erillisen teholähteen tarvetta, kun tehdään piiristä irrotettujen lähettimien testausta. Erillistä vastusta ei enää tarvita, sillä laitteessa on sisäinen, valinnainen 250 Ω Hart®-vastus. Prosessiteollisuuden ammattilaiset voivat keskittyä tekemiseen sen sijaan, että kantaisivat tavaroita.

Mukana toimitetaan AC175-hauenleuat, neljä asennettua AA-kokoista 1,5 V alkaliparistoa ja turvasuunniteltu TL71-mittausjohtosarja. Laitteeseen on saatavilla runsaasti lisävarusteita.





Toiminnot:

  • 24 voltin silmukkajännitteensyöttö
  • Erittäin suuri kaksoisnäyttö
  • Taustavalo kahdella kirkkausasetuksella
  • mA-syöttö/simulointi (1 200 ohmiin asti)
  • 250 ohmin HART-vastus
  • 0 % ja 100 % -näppäimet nollapisteen (4 mA) sekä vahvistuksen (20 mA) nopeaan tarkastamiseen
  • Helppo sulakkeiden vaihto koteloa avaamatta
  • Tarkka 1000 V, 440 mA -True-RMS-digitaaliyleismittari
  • 0.1% DC-jännitetarkkuus
  • 0.05% DC-virtatarkkuus
  • Taajuusmittaus 20 kHz:iin
  • Min/Max/Average/Hold/Relative-toiminnot
  • Dioditestaus ja jatkuvuussummeri
  • Samanaikaiset mA ja % alueesta -lukemat
  • 20 mA DC-virransyöttö / virtasilmukkakalibraattori / simulaattori
  • Askellus käsin (100%, 25%, karkea, hieno) sekä automaattinen askellus ja ramppi
  • Helppo paristonvaihto erillisen paristotilan kannen ansiosta
  • Turvallisuussuunnittelu: CAT III 1 000 V (EN61010-1)-turvaluokitus. CAT IV 600 V (EN61010-1)-turvaluokitus



Tekniset tiedot:

Virtamittaukset

Alue:

 0-1 A AC tai DC

Erottelukyky:

 1 mA

Tarkkuus:

 0.2% + 2 (DC)





Alue:

 0-30 mA

Erottelukyky:

 0.001 mA

Tarkkuus:

 0.2%+2

Virran selvittäminen

Alue:

 0-20 mA tai 4-20 mA

Erottelukyky:

 0.05% täydestä asteikosta

Suurin kuorma

 1200Ω @ 20 mA

Taajuus



 … 19.999 kHz, 0.005% + 1

Jatkuvuus



 Äänimerkki vastusarvoilla < 100 Ω

Jännitteen mittaus

Alue:

 0-1000 V AC (true-rms) tai DC

Erottelukyky:

 0.1 mV … 1.0 V

Tarkkuus:

 0.1% lukemasta + 1 (VDC)

Vastuksen mittaus



 … 40 MΩ, 0.2% + 1

Diode test



 2.0 V (näyttää diodin jännitehäviön)

Näytön virta ja venytyksen %



 Kyllä

Automaattinen askellus, automaattinen ramppi



 Kyllä



Ympäristöolosuhteet

Käyttölämpötila



 -20 ºC … 55 ºC

Säilytyslämpötila



  -40 ºC … 60 ºC

Suhteellinen kosteus (ei kondensoiva)



 95% …30 ºC



 75% … 40 ºC



 45% … 50 ºC



 35% … 55 ºC

Lämpötilakerroin



 0.05 x (määritetty tarkkuus) per ºC (lämpötiloilla < 18 ºC tai > 28 ºC)



Turvallisuussuunnittelu

Sähköturvallisuus



 Suunniteltu IEC 1010-1, ANSI/ISA S82.01-1994 ja CAN/CSA C22.2 No mukaisesti. 1010.1-92

Turvaluokitus



 IEC 1010-1 CAT III 1000 V



 IEC 1010-1 CAT IV 600 V

Suurin jännite







Mekaaniset ja yleiset tiedot

Koko



 50 x 100 x 203 mm

Paino



 600 g

Akut



 4 AA-alkaliparistoa

Takuu



 3 vuotta

Paristojen käyttöikä



 140 tuntia tyypillisesti (mittaus), 10 tuntia tyypillisesti (syöttö 12 mA)

Iskut ja tärinä



 Satunnainen, 2 g, 5 … 500 Hz



 1 metrin pudotustesti
