Fluke 1760 – kolmivaiheinen sähkönlaadun tallennin (Topas)

Suunniteltu vaativaan sähkönlaadun testaukseen



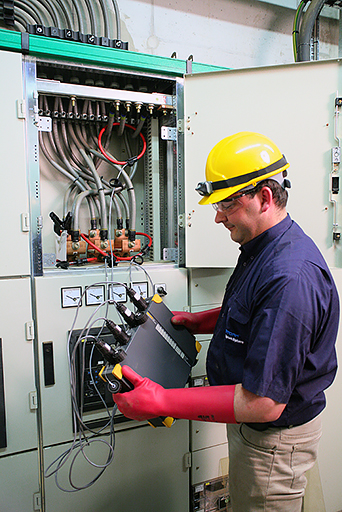

Fluke 1760 on luokan A mukainen kolmivaiheinen sähkönlaadun tallennuslaite analysointiin ja yhdenmukaisuustestaukseen.

Laite on täysin IEC 61000-4-30 luokka A -yhteensopiva. Fluke 1760 on suunniteltu vaativaan teollisuuden sähkönjakelujärjestelmien pien- ja keskijänniteverkkojen testaukseen ja analysointiin. Laitteen mittausasetukset, algoritmit ja raja-arvot voidaan mukauttaa halutulla tavalla, jolloin laite kerää käyttäjän valitsemista parametreista kattavat perustiedot.





Sovellukset:

  • Yksityiskohtainen häiriöanalyysi – suorita huippunopeuden transienttien analysointi ja paljasta laitteistovian syy korjausta ja ennalta ehkäisevää huoltoa varten. Fast transient -optio 6 000 V:n mittausalueella mahdollistaa erittäin nopeiden impulssien, kuten salamaniskujen, tallentamisen
  • Luokka A -yhteensopiva sähkönlaadun tarkastaminen – määritä sähkönlaatu sähkön syöttöpuolen mittauksissa. Luokka A -yhteensopivuuden ansiosta Fluke 1760:lla tehdyt tarkastukset ovat kiistattomia
  • Useiden paikkojen tapahtumien vertailu – GPS-aikasynkronoinnin avulla käyttäjät voivat havaita nopeasti, esiintyikö vika ensin laitoksessa vai sen ulkopuolella
  • Galvaaninen erotus ja DC-kytkentä – erilaisten sähköjärjestelmien täydellinen mittaaminen. Esimerkiksi UPS-järjestelmien vianhaku tallentamalla samanaikaisesti akkujännitettä ja syöttöä
  • Sähkönlaadun ja kuormituksen tutkiminen – vahvista sähkönlaadun lähtökohdat ennen kriittisen järjestelmän asentamista ja varmista järjestelmän kapasiteetti ennen kuorman lisäämistä
  • Laitteesta on valittavissa 4 eri mallia: Fluke 1760 Basic; Fluke 1760TR Basic; Fluke 1760; sekä Fluke 1760TR.



Toiminnot:

  • Täysin luokka A -yhteensopiva: Testauksia voidaan suorittaa täysin kansainvälisen IEC 61000-4-30 luokan A standardin mukaisesti
  • GPS-aikasynkronointi: Tietoja voi verrata toisten laitteiden tapahtumiin ja tietosarjoihin tarkan aikasynkronoinnin ansiosta
  • Joustavat ja täysin konfiguroitavissa olevat raja-arvot ja skaalauskertoimet: Käyttäjä voi paikallistaa haluamiaan ongelmia määrittämällä yksityiskohtaiset paikallistamiskriteerit ja häiriöiden tallentamiset
  • UPS-varavirtalähde (40 minuuttia): Yksikään tärkeä tapahtuma ei jää huomaamatta: voit tallentaa jopa häiriöiden ja katkosten alkamis- ja päättymisajankohdat
  • Aaltomuotojen tallennus (10 MHz, 6 000 Vpk): Näet yksityiskohtaiset tiedot lyhyistäkin tapahtumista
  • 2 Gb:n tallennusmuisti: Mahdollistaa useiden sähkönjakelujärjestelmän parametrien samanaikaisen ja pitkäaikaisen tallentamisen
  • Sisältää kattavan ohjelmiston: Ohjelmistolla luot kätevästi käyriä, tilastollisia esityksiä ja raportteja, sekä valvot tietoja reaaliajassa online-tilassa
  • Plug and play: Nopea käyttöönotto automaattisella virtapihtien tunnistuksella ja käynnistyksellä. Virtapihdit ottavat virtansa suoraan laitteesta eivätkä tarvitse erillisiä paristoja
  • Kestävä, suunnittelu kenttäolosuhteita varten: eristetty kotelo ilman liikkuvia osia takaa luotettavat mittaukset lähes kaikissa olosuhteissa



Fluke 1760-mallien ominaisuudet:

Tuotteen ominaisuudet

Fluke 1760 Basic

Fluke 1760TR Basic

Fluke 1760

Fluke 1760TR:

EN50160-standardin mukaiset sähkönlaadun tilastoinnit

Jännitehäiriöluettelo (jännitekuopat ja -kohoumat, katkokset)

Jatkuva tallennus:

Jännite

Virta

Teho P, Q, S

Tehokerroin

kWh

Välkyntä

Epäsymmetria

Taajuus

Jännitteiden ja virtojen harmonisten yliaaltojen mittaukset 50. harmoniseen asti / epäharmoniset

Harmoninen kokonaissärö (THD)

Verkon signaalijännitteet

Liipaistut mittaukset

Online-tila (oskilloskooppi, transientit ja häiriöt)

Nopeiden transienttien analysointi 10 MHz:iin asti

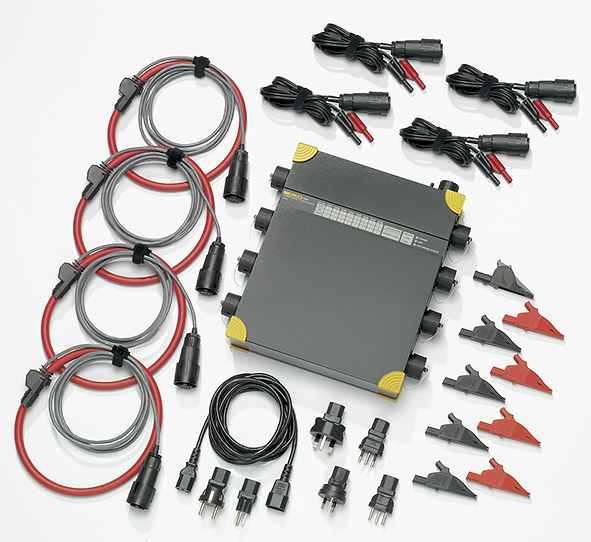

4 jännitemittapäätä (600 V)





4 kahden alueen lenkkivirtapihtiä (1000 A/200 A AC)





GPS-aikasynkronoinnin vastaanotin





Muisti

2 Gb:n Flash-muisti



Tekniset tiedot:

Yhteenveto mittaustoiminnoista

Tilastollinen arviointi



 Sähkönlaadun tilastointi EN50160-standardin ja DISDIP-taulujen (esim. ITIC, CEBEMA, ANSI) mukaan.

Tapahtumaluettelo



 Jännitekuopat/-kohoumat ja katkokset havaitaan ja tallennetaan tapahtumaluetteloon. Lisäksi jokainen liipaisimen painallus tallentuu tapahtumana luetteloon.



 Tapahtumaluettelossa näkyvät tapahtuman tarkka aika, kesto ja laajuus. Tapahtumat voidaan luokitella useiden tekijöiden mukaan, ja haluttuja tapahtumia voidaan tarkastella käyrinä.



 RMS-arvoja, transientteja ja nopeita transientteja voi tallentaa liipaisimella.

Jatkuva tallennus



 Fluke 1760 tallentaa RMS-arvot ja vastaavat minimi- ja maksimiarvot seuraaville:



 • Jännite



 • Virta



 • Teho P, Q, S



 • Tehokerroin



 • kWh



 • Välkyntä



 • Epäsymmetria



 • Taajuus



 • Harmoniset/epäharmoniset



 jatkuvasti seuraavissa aikaryhmissä:



 Päivä



 10 minuuttia



 Vapaa jakso, esimerkiksi: 15 min, 2 h

Liipaistut mittaukset

RMS:

 Aikaryhmä voidaan säätää seuraaville väleille: 10 ms (1/2 jaksoa), 20 ms (1 jakso), 200 ms (10/12 jaksoa) tai 3 s (150/180 jaksoa).



 RMS-arvo, harmoniset ja epäharmoniset lasketaan samaan aikaan kuin taajuus.



 Perusaika harmonisille ja epäharmonisille on 200 ms.

Oskilloskooppi:

 Näytteenottonopeus on 10,24 kHz (kaikki kahdeksan kanavaa).

Nopeat transientit:

 Näytteenottonopeus voidaan valita 100 kHz...10 MHz nopeiden transienttien FFT-kanaville 1–4.

Verkon signaalijännitteet



 Vaiheet ja N-johdin, jännite ja virta.

Online-tila



 Vaihteleva virkistysnopeus. Toiminnon avulla tarkistetaan laitteen asetukset ja saadaan nopea yhteenveto oskilloskoopista, transienteista ja tapahtumista.



Yleiset tiedot

Epätarkkuus



 referenssiolosuhteisissa, takuu 2 vuotta

Laatujärjestelmä



 suunniteltu ja valmistettu ISO 9001: 2000 -standardin mukaan

Ympäristön olosuhteet

Käyttölämpötila -alue:

 -0 °C...+50 °C

Toimintalämpötila -alue:

 -20 °C...+50 °C

Säilytyslämpötila -alue:

 20 °C...+60 °C

Referenssilämpötila:

 23 °C ±2 K

Ilmastoluokka:

 B2 (IEC 654-1), -20 °C...+50 °C

Suurin käyttökorkeus merenpinnasta:

 2 000 metriä: enintään 600 V CAT IV*, sähkön syöttö: 300 V CAT III 5000 m: enint. 600 V CAT III*, sähkön syöttö: 300 V CAT II
* riippuen mittapäästä

Referenssiolosuhteet

Ympäristön lämpötila:

 23 °C ±2 K

Virtalähde:

 230 V ±10 %

Taajuus:

 50 Hz/60 Hz

Signaali:

 ilmoitettu syöttöjännite Udin

Keskiarvoistus:

 10 minuutin jaksoissa

Kotelointi



 eristetty, tukeva muovikotelo

EMC

Emissio:

 Luokka A (IEC/EN 61326-1)

Immuniteetti:

 IEC/EN 61326-1

Sähkön syöttö-

jännite:

 AC: 83...264 V, 45...65 Hz



 DC: 100 V...375 V

Turvallisuus:

 IEC/EN 61010-1 2nd edition



 300 V CAT III

Tehonkulutus:

 enintään 54 V A

Akkupaketti:

 NIMH; 7,2 V; 2,7 Ah



 Sisäinen akusto takaa toiminnan jatkumisen 40 minuuttia sähkökatkoksen jälkeen. 40 minuutin kuluttua (tai kun akkujen lataus on kulunut loppuun) Fluke 1760 -laitteesta katkeaa virta. Kun virta palautuu, mittaus jatkuu katkoa edeltäneillä asetuksilla. Käyttäjä voi itse vaihtaa akun.

Näyttö



 Fluke 1760-tallennuslaitteessa on LED-merkkivalot, jotka osoittavat 8 kanavan, vaihejärjestyksen, sähkön syötön (verkko tai akku), muistin käytön, aikasynkronoinnin ja tiedonsiirron tilan.

Virta-LED:

 • Kiinteä valo: normaali sähkön syöttö verkosta.



 • Sammutettu: sisäisen akusto käytössä sähkökatkoksen aikana.

Kanava LEDit

 Kolmen värin LED-merkkivalot (jokaisella kanavalla oma)



 • ylikuormitus



 • alikuormitus



 signaalin taso nimellisalueella

Tallennusmuisti



 2 Gt Flash-muisti mallista riippuen

Muistin malli



 Lineaarinen

Liityntä



 Ethernet (100 Mt/s), yhteensopiva Windows® 98/ME/NT/2000/XP:n kanssa, ulkoinen modeemi RS-232-kaapelilla

RS 232 -liitännän siirtonopeus



 9600 Baud...115 kBaud

Mitat



 325 mm x 300 mm x 65 mm (K x L x S)

Paino



 noin 4,9 kg (ilman lisälaitteita)

Takuu



 2 vuotta

Kalibrointiväli



 Luokalle A suositellaan yhtä vuotta, muuten kahta vuotta



Signaalitiedot

Alue 50 Hz:n järjestelmille



 50 Hz ±15 % (42,5 Hz...57,5 Hz)

Alue 60 Hz:n järjestelmille



 60 Hz ±15 % (51 Hz...69 Hz)

Erottelukyky



 16 ppm

Näytteenottotaajuus 50 Hz:n taajuudelle



 10,24 kHz; näytteenottonopeus on synkronoitu verkon taajuuden kanssa.

Taajuuden mittauksen poikkeama



 <20 ppm

Sisäisen kellon poikkeama



 <1 s / päivä

Mittausjaksot



 Jaksojen arvojen kerääminen IEC 61000-4-30-standardin Luokan A mukaan.

Minimi- ja maksimiarvot:

 Puoli jaksoa, esimerkiksi 10 ms RMS-arvot, 50 Hz

Transientit:

 Näytteenottonopeus 100 kHz...10 MHz per kanava

Harmoniset



 IEC 61000-4-7:2002: 200 ms

Välkyntä



 EN 61000-4-15:2003: 10 min. (Pst), 2 h (Plt)



Mittaustulot

Tulojen lukumäärä



 Kahdeksan galvaanisesti eristettyä kanavaa jännitteen ja virran mittaamiseen.

Mittapäiden turvallisuus



 Turvaluokitus 600 V CAT IV:een asti anturista riippuen

Perusturvallisuus



 300 V CAT III

Nimellisjännite (RMS)



 100 mV

Alue (huippuarvo)



 280 mV

Ylikuormitus (RMS)



 1000 V, jatkuva

Jännitteen nousunopeus



 enintään 15 kV/µs

Tulon resistanssi



 1 MΩ

Tulon kapasitanssi



 5 pF

Tulon suodatus



 Kullakin kanavalla on alipäästösuodatin, anti-aliasing-suodatin ja 16-bittinen A/D-muunnin. Kaikilta kanavilta otetaan näytteet synkronoidusti yhteisellä kvartsilukitulla kellopulssilla.



 Suodattimet suojaavat transienteilta ja rajoittavat signaalin nousunopeutta, vähentävät suuritaajuuksisia komponentteja ja erityisesti kohinajännitettä, joka on yli puolet 80 dB:n A/D-muuntimen näytteenottonopeudesta. Näin päästään hyvin pieniin mittausvirheisiin poikkeuksellisen laajassa amplitudissa. Tämä pätee myös erittäin vaativissa tilanteissa, esimerkiksi kun kyseessä on transienttiylijännite muuntimien lähtöpuolella.



Poikkeamat

Poikkeama referenssiolosuhteissa



 Epätarkkuus jänniteanturit mukaan lukien on standardin IEC 61000-4-30 luokan A vaatimusten mukainen. Kaikki jänniteanturit sopivat DC-virralle 5 kHz:iin asti

1000 V mittapäällä

 0,1%; Udin = 480 V ja 600 V P-N

600 V mittapäällä

 0,1%; Udin = 230 V P-N

Harmonisten yliaaltojen epätarkkuus



 Luokka I (EN 61000-4-7:2002)

Referenssiolosuhteet



 23 °C ±2 K, suhteellinen kosteus alle 60 %



 Lämmennyt laite yli 3 h



 Virtalähde: 100 V... 250 V AC

Lämpötilaryömintä



 100 ppm / K

Ikääntyminen



 alle 0,05 % / vuosi

Common mode rejection



 yli 100 dB/50 Hz

Lämpötilaryömintä



 Lämmön vaikutus vahvistuksen muutokseen: <0,005 %/K

Ikääntyminen



 Vanhenemisesta johtuva vahvistuksen muutos: <0,04 %/vuosi

Häiriö



 Kohinajännite, tulon oikosulkuvirta: <40 µV

DC



 ±(0,2 % lukemasta + 0,1 % anturista)
