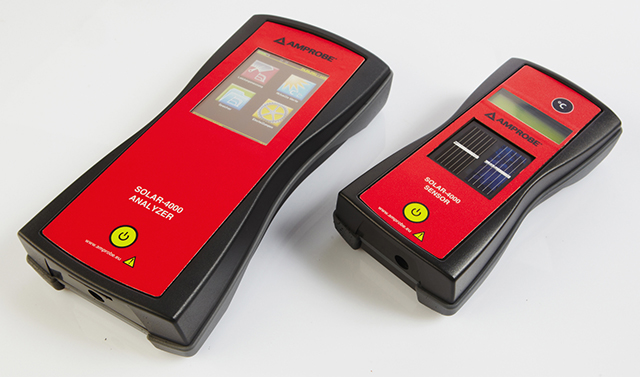

Amprobe SOLAR-4000 – Solar Analyzer

Aurinkoenergia-analysaattori



Selvitä suorituskyky ja tee I-V -käyräanalyysit aurinkokennojärjestelmistä (PV)



Ominaisuudet:

  • Virtaparametrit koko sarjakytkentärivistä
  • Aurinkokennostojen I-V -käyrät
  • Avoimen piirin jännite
  • Teho
  • Säteilyn intensiteetti
  • Oikosulkuvirta
  • Lämpötila
  • Kallistuskulma
  • Anturiyksikön ja analysaattorin välillä langaton kommunikointi
  • Kosketukseton lämpötilamittaus
  • Värillinen kosketusnäyttö
  • Säteilyintensiteetin laskennassa automaattinen referenssisolun valinta kiteisten ja monikiteisten kennojen välillä
  • Moduulidataa voidaan vertailla, järjestellä ja tallentaa PC-ohjelmiston avulla
  • Useiden mittaustulosten vertailu aikaleiman avulla mahdollista jopa vuosien aikavälillä
  • Nopeat ja tarkat mittaukset (n. 15 … 30 sek.)
  • Mittaukset ohutkalvokennoille
  • Mittausalue: 1,0 … 1000 V sekä 0,1 … 15 A
  • Toiminta-aika sisäisellä litium-polymeeriakulla useita tunteja
  • Uutta moduulidataa saa säännöllisinä päivityksinä ilman veloitusta

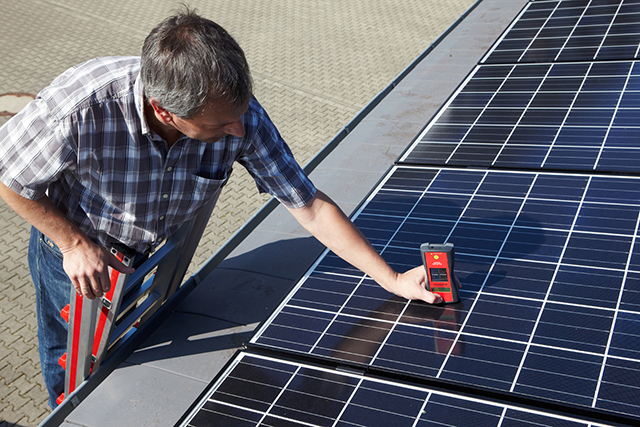

  • Anturin asennus nopeaa ja helppoa





Toimitukseen kuuluu:

  • kova kantolaukku
  • 6 kpl mittauskaapelisarjoja (MC3, MC4, Huber-Suhner, SunClix, Tyco, myös ilman PV-liittimiä)
  • sensorin pikakiinnitin
  • SD-kortti (PC-ohjelmisto sekä käyttöohje)
  • USB SD/SDHC -kortinlukija
  • 2 latauslaitetta
  • 2 englanninkielistä käyttöohjetta



Tekniset tiedot (englanniksi):

SOLAR-4000 ANALYZER





Display

3.2“ colour LCD touch screen (240 x 320 pixels, RGB)



Measurement

I-V characteristic curve, short circuit current, open circuit voltage, power, MPP current, MPP voltage



Calculated values

STC values (short circuit current, open circuit voltage, MPP current, MPP voltage)



Voltage measurement range

1.0…1000 V (< ±1 %) (Uoc > 5 V)



Current measurement range

0.1…15.0 A (< ±1 %)



Measuring connection

Standard 4 mm test leads to PV module



Characteristic curve measurement duration

approx. 15…30 seconds



Storage space for measurement curves

dependent on SD memory card size (> 1000 measurement curves per GB)



Power supply

Lithium polymer accumulator



Auto-Power-Off

adjustable (1…15 minutes)



Interface

SD/SDHC memory card



Protection degree

IP20



Protection class

Class II



Measurement category

CAT II / 1000 V, CAT III / 600 V



Safety according to

EN 61010-1, EN 61010-31



Ambient temperature

0…+50 °C



Dimensions (L / W / H)

210 mm / 105 mm / 41 mm



Weight

approx. 500 g



SOLAR-4000 SENSOR





Display

S/W LC display (2 lines, 16 characters)



Measurement

Global irradiation, module temperature, inclination angle



Measurement range

0…100 °C (±3 % with reference to a black body)



Irradiation measurement range

100…1200 W/m² (±5 %)



Measuring connection

Infrared (contactless)



Reference cells

1 x monocrystalline cell, 1 x polycrystalline cell



Power supply

Lithium polymer accumulator



Interface

Wireless connection to ANALYZER



Ambient temperature

0…+60 °C



Protection degree

IP20



Dimensions (L / W / H)

160 mm / 82 mm / 41 mm



Weight

approx. 200 g
