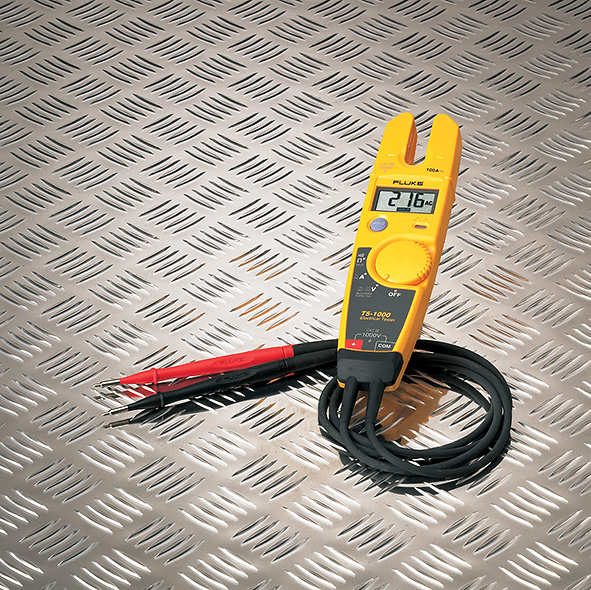

Fluke T5-1000- jännite-, virta- ja jatkuvuustesteri

Suunniteltu jännitteen, jatkuvuuden ja virran mittaukseen



Fluke T5 – sähkötesteri OpenJaw™-virranmittauksella

T5:n käyttäjä valitsee vain joko voltit, ohmit tai virran ja testeri hoitaa loput. Virranmittauksia on mahdollista tehdä 100 A saakka katkaisematta virtapiiriä. Tämä OpenJaw™ mahtuu hyvin mukaan, sillä kestävät mittajohdot kulkevat näppärästi laitteen takaosassa.

Testerin erityiset SlimReach™-mittapäät ovat kansallisten sähköstandardien mukaisia, ja johtimiin voi yhdistää lisävarusteita (erikoismittapäät, kiinnittimet). T5-sähkötesteri on myös kiinnitettävissä vyöhön H5-vyölaukulla (lisävaruste). Testeristä on saatavana 600 V ja 1000 V mallit.



Toiminnot:

  • Automaattinen vaihto- ja tasavirran digitaalimittaus antaa erittäin tarkan mittaustuloksen
  • Mittaa resistanssin 1 000 ohmiin asti
  • Helppo ja tarkka OpenJaw™-virtamittaus
  • Jatkuvuussummeri
  • Kompakti malli, kätevä mittapääkotelo
  • Kestää jopa kolmen metrin pudotuksen
  • Irrotettavat SlimReach™-mittauskärjet on räätälöity eri maiden sähköstandardien mukaisiksi
  • Mittausjohtoihin voi liittää Fluke-hauenleuat (lisävaruste)
  • Saatavana 600 V:n ja 1 000 V:n mallina
  • Voi pitää kytkettynä solenoidityyppistä testeriä kauemmin
  • Automaattinen virransammutustoiminto säästää paristoja
  • Lisävarusteena saatavan vyölaukun voi kiinnittää vyöhön, ja myös mittausjohdot mahtuvat siihen kätevästi



Turvallisuussuunnittelu:

  • T5-600-testerin kaikkien tulojen suojaus on EN61010-1 CAT III 600 V -luokituksen mukainen ja T5-1000-testerin kaikkien tulojen suojaus EN61010-1 1000 V CAT III -luokituksen mukainen. UL-, CSA- ja VDE-listattu



Tekniset tiedot:

Jatkuvuussummeri

Kynnys:

 Päällä, kun < 25 Ω; pois päältä, kun > 400 Ω

Jännitteen LED-merkkivalo

Kynnys:

 Viimeistään, kun jännite on 30 VAC



Ympäristöolosuhteet

Käyttölämpötila



 -10 - 50 °C

Säilytyslämpötila



 -30 - 60 °C

Suhteellinen kosteus (ei kondensoiva)



 0 - 95 % (5 - 30 °C)



 0 - 75 % (30 - 40 °C)



 0 - 45 % (40 - 50 °C)

Pölyn/veden kestävyys



 Kyllä

Käyttökorkeus merenpinnasta



 Enint. 2 000 metriä

Lämpötilakerroin



 0,1 x (määritetty tarkkuus)/°C (<18 °C tai >28 °C)



Turvallisuussuunnittelu

Turvaluokitus

T5-600:

 600 V ac/dc, CAT III

T5-1000:

 1000 V ac/dc, CAT III
600 V ac/dc, CAT IV

Turvahyväksynnät



 UL, CSA ja VDE

Suurin jännite



 kaikkien liitinten ja maan välillä



Mekaaniset ja yleiset tiedot

Koko



 30,5 x 51 x 203 mm

Paino



 300 g

Takuu



 2 vuotta

Paristojen käyttöikä



 200 tunnin sinkkikloridiparisto, 400 tunnin alkaliparisto

Paristojen tyyppi



 Kaksi AA-sinkkikloridiparistoa

Alhaisen paristojännitteen osoitin



 Kyllä

Virta-anturipaikka



 12,9 mm

Kalibrointikierros



 1 vuosi

Mittausjohdot

Tyyppi:

 Kestävät joustavat johdot, joiden käyttöluokitus on 1 000 V.



 Johdot voi vaihtaa paikan päällä, ja niiden päässä on turvamalliset banaanipistokkeet (uros)

Mittapäät:

 Yksi punainen ja yksi musta. kahdesta kärjestä



 Irrotettavat Slim-ReachT-mittauskärjet toisessa

Malli:

 TP4 4 mm, pyöreä
