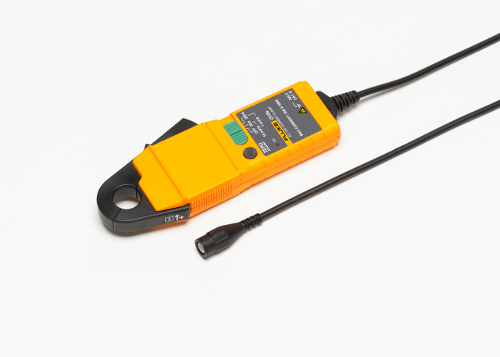

Fluke i310s-virtapihti

Tarkkoja virtamittauksia



Fluke i310s -virtapihdin käyttö yhdessä oskilloskooppien ja muiden tallennusvälineiden kanssa mahdollistaa tarkkojen virtamittausten tekemisen ilma, että mittauspiiriä on katkaistava. AC- ja DC-virtojen mittaaminen tällä virtapihdillä perustuu Hall-tekniikkaan.



Ominaisuudet:

  • Virta-alueet: 30 A/300 A ACRMS tai 45 A/450 A DC
  • Mittausalueet: 45 A ja 450 A
  • Ulostulosignaali: 10 mV/A (40 A)...1 mV/A (400 A)
  • Erottelukyky: 50 mA (40 A)...100 mA (400 A)
  • Kuormituksen impedanssi: >10 kohm ja ≤100 pF
  • Taajuusalue: DC...20 kHz (-3 dB)
  • Vaihe-ero alle 1 kHz, <2 astetta
  • Lämpötilakerroin: ±0,1 % lukemasta / °C
  • Virtalähde: 9 V:n alkaliparisto



Tekniset tiedot:

Sähköiset ominaisuudet

Virta-alueet



 30 A/300 A ACRMS tai 45 A/450 A DC

ACRMS tai DC



 45 A ja 450 A

Käynnistysvirta



 600A ACRMS MAX

Ulostulosignaali



 10 mV/A (30 A)



 1 mV/A (300 A)

Tarkkuus (+23 °C:ssa)

(alue 30 A)

 ±1 % lukemasta ±50 mA

(alue 300A)

 ±1 % lukemasta ±300 mA

Kaistanleveys tarkkuusmääritelmän mukaan



 1 kHz

Vaihe-ero alle 1 kHz



 alle 2 astetta

Erottelukyky



 50 mA (40 A)...100 mA (400 A)



 ±100 mA (300 A)

Kuormituksen impedanssi



 yli 10 kΩ ja ≤100 pF

Johtimen asennon tunnistus



 ±1,5 % suhteessa keskikohdan lukemaan

Taajuusalue



 DC...20 kHz (-3 dB)

Lämpötilakerroin



 ±0,1 % lukemasta / °C

Testivirta



 9 V:n alkaliparisto, MN1604/PP3

Paristojen käyttöikä



 30 tuntia, alhaisen paristojännitteen osoitin

Työskentelyjännite (katso kohta Turvallisuusstandardit)



 300 V ACRMS tai DC



Yleisiä ominaisuuksia

Johtimen enimmäiskoko



 19 mm:n halkaisija

Ulostuloliitin



 BNC-liitin



 Mukana toimitetaan 4 mm:n turvamallinen pistokesovitin

Ulostulon nollaus



 Manuaalisesti säätöpyörällä

Kaapelin pituus



 2 m

Käyttölämpötila



 -10...+50 °C

Varastointilämpötila (paristot poistettuina)



 -20...+85 °C

Käyttökosteus



 15 %...85 % (tiivistymätön)

Paino



 250 g



Turvallisuusstandardit

BS EN 61010-1



 2001

BS EN 61010-2-032



 2002

BS EN 61010-031



 2002

300 VRMS, luokka III, ympäristöhaittaluokka 2





Huomautus



 Mittapäätä saa käyttää eristämättömissä johtimissa enintään 300 V:n AC RMS- tai DC-jännitteellä ja alle 1 kHz:n taajuudella.

EMC-standardit

BS EN 61236

 1998 +A1, A2 ja A3
