Fluke 1740-sarjan kolmivaiheiset sähkönlaadun tiedonkeruulaitteet (Memobox)

Vaivatonta mutta tehokasta tietojen keräämistä



Fluke 1740-sarjan laitteet sopivat erinomaisesti henkilöille, jotka metsästävät laitevikoja ja analysoivat sähkönjakelujärjestelmien toimintaa.

Nämä mittarit voivat samanaikaisesti kerätä tietoja jopa 500 eri parametristä jopa 85 päivän ajan – niiden avulla on helppo selvittää satunnaisetkin, vaikeasti havaittavat sähkönlaatuongelmat. Laitteiden mukana tulee PQ Log -ohjelmisto, jonka avulla voidaan nopeasti verrata sähkökeskuksen, sähkönsyötön tai kuormituksen sähkönlaatua EN50160-standardiin.



Sovellukset:

  • Häiriöanalyysi – selvitä sähkölaitteen vian taustalla oleva syy korjausta ja ennalta ehkäisevää huoltoa varten
  • Palvelun laadun tarkastaminen – määritä sähkönlaatu sähkön syöttöpuolen mittauksilla
  • Sähkönlaadun tutkimukset – arvioi sähkönlaadun lähtötaso, jotta voit varmistaa kriittisten järjestelmien yhteensopivuuden ennen niiden asentamista
  • Kuormitustutkimukset – järjestelmän kapasiteetin määrittäminen ennen kuorman lisäämistä
  • Energian ja sähkönlaadun valvominen – selvitä laitoksen suorituskyvyn parantuminen määrittämällä energiankulutus, tehokerroin ja yleinen sähkönlaatu ennen ja jälkeen muutostöiden



Toiminnot ja ominaisuudet:

  • Plug and play: nopeat asennus sekä automaattinen virtapihdin tunnistus ja käynnistys

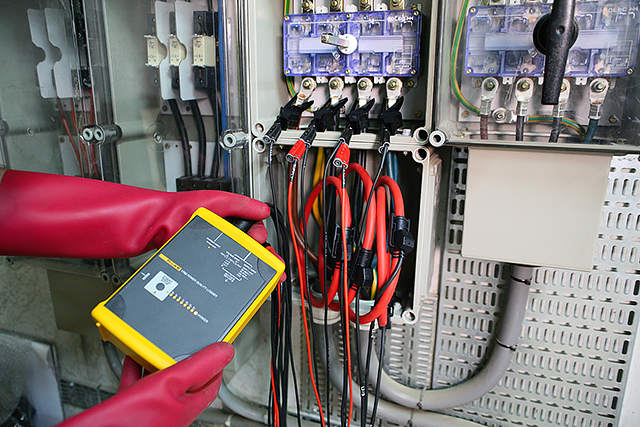

  • Asennus kaapin sisälle: kompakti, täysin eristetty kotelo ja lisävarusteet voidaan sijoittaa helposti pieniinkin tiloihin lähelle mittauskohdetta
  • Selvitä taustalla oleva syy: mukana tuleva PQ Log -ohjelmisto analysoi nopeasti trendit, luo tilastoyhteenvedot sekä luo yksityiskohtaisia kuvaajia ja taulukoita
  • Pitkäaikainen seuranta: tiedot voidaan ladata PC:lle tallennuksen aikana ilman tiedonkeruun keskeytymistä
  • Huipputarkka jännitteen mittaus: IEC61000-4-30 luokka A -yhteensopiva jännitteen mittaustarkkuus (0,1 %)
  • Nopea sähkönlaadun arviointi: arvioi sähkönlaatua EN50160-standardin mukaisesti
  • Kestävä ja luotettava: suunniteltu jokapäiväiseen kenttäkäyttöön, ei sisällä liikkuvia osia. Laitteen mukana toimitetaan kestävä eristetty kantolaukku, ja laitteella on kahden vuoden takuu



Tiedonkeruulaitteet jokaiseen käyttötarkoitukseen:

  • Kannettavat Fluke 1740 -sarjan sähkönlaadun tiedonkeruulaitteet on suunniteltu helpoiksi ottaa käyttöön ja käyttää pien- ja keskijännitesovelluksissa. Voit suorittaa perus- ja laajan tiedonkeruun kolmen eri vaihtoehdon avulla
  • Fluke 1743: IP65-vedenkestävä laite seuraa yleisimpiä sähkönjakelujärjestelmien parametreja, kuten V, A, W, VA, VAR, PF, energia, välkyntä, jännitehäiriöt ja THD
  • Fluke 1744: sisältää samat ominaisuudet, kuin Fluke 1743. Yleisten sähkönjakelujärjestelmien parametrien lisäksi Fluke 1744 mittaa jännitteen ja virran harmonisia ja epäharmonisia yliaaltoja, verkon signaalijännitteitä, epäsymmetriaa ja taajuutta
  • Fluke 1745: edistynyt IP50-luokiteltu sähkönlaadun tiedonkeruulaite samoilla mittausominaisuuksilla kuin 1744, lisäksi reaaliaikainen LCD-näyttö ja viiden tunnin UPS



Tuotteen ominaisuudet

Fluke 1745

Fluke 1744

Fluke 1743

Yleisimpien sähköparametrien mittaus: V, A, W, VA, VAR, PF, energia, välkyntä, jännitetapahtumat ja kokonaissärö (THD)

Jännitteiden ja virtojen harmonisten yliaaltojen mittaukset 50. harmoniseen asti, epäsymmetria ja verkon signaalijännitteet



Pölyn-/vedenkestävyys

IP50

IP65-vedenkestävä

IP65-vedenkestävä

Näyttö

LED + LCD

LED

LED

UPS

5 tuntia

3 s

3 s

Mitat (K x L x S)

282 x 216 x 74 mm

170 x 125 x 55 mm

170 x 125 x 55 mm





Tekniset tiedot:

Yleiset tiedot

Epätarkkuus



 Referenssiolosuhteissa. Takuu 2 vuotta.

Takuu



 2 vuotta

Kalibrointiväli



 suositus: 2 vuotta

Laatujärjestelmä



 Suunniteltu ja valmistettu DIN ISO 9001 -standardin mukaan

Referenssiolosuhteet



 23 °C ±2 K; Vm = 230 V ±10 %, 50 Hz ±0,1 Hz tai 60 Hz ±0,1 Hz

Vaihejärjestys:

 L1, L2, L3

Aikavälit:

 10 minuuttia

Tähti:

 (L1, L2, L3...N)

Virtalähde:

 88 V...265 V AC

Ympäristön olosuhteet

Toimintalämpötila -alue:

 -10 °C...55°C

Käyttölämpötila -alue:

 0 °C...35°C

Säilytyslämpötila -alue:

 -20 °C...60°C

Referenssilämpötila -alue:

 23 °C ±2 K

Suhteellinen kosteus:

 Fluke 1745: Luokka B2 standardin IEC 60654-1 mukaan
Fluke 1744/43: Luokka C2 standardin IEC 60654-1 mukaan

Kotelointi



 tukeva, täysin eristetty kotelo ja lisävarusteet

Suojaustyyppi

Fluke 1745:

 IP50 (EN 60529)

Fluke 1744/1743:

 IP65 (EN 60529)

Turvallisuus



 IEC/EN 61010-1 600 V CAT III, 300 V CAT IV, ympäristöhaittaluokka 2, kaksoiseristys

Kosteusjännite



 5,2 kV rms, 50 Hz / 60 Hz, 5 s

EMC

Emissio:

 IEC/EN 61326-1, EN55022

Immuniteetti:

 IEC/EN 61326-1



Jännitteen ja virran mittaus

Syöttöjännite

Tuloalue VI P-N:

 enintään 480 V AC

Tuloalue VI P-P:

 enintään 830 V AC

Suurin ylikuormitusjännite:

 1,2 VI

Tuloalueen valinta:

 Ohjelmointi

Liitännät:

 P-P tai P-N, 1- tai 3-vaihe

Nimellisjännite VN:

 <=999 kV virta-arvot ja suhde

Tulon resistanssi:

 Noin 820 kΩ per kanava Lx-N yksivaiheinen (liitäntä L1 tai A, L2 tai B, L3 tai C): noin 300 kΩ

Epätarkkuus:

 0,1 %/VI

Jännitemuuntaja:

 Suhde: <999 kV / VI

Skaalauksen valinta:

 Ohjelmointi

Virtatulo taipuisilla lenkkivirtapihdeillä

Tuloalue II L1 tai A, L2 tai B, L3 tai C, N:

 15 A / 150 A / 1500 A / 3000 A AC

Mittausalue:

 0,75 A...3000 A AC

Epätarkkuus:

 < 2 % / II

Sijainnin vaikutus:

 Enintään ±2 % mitatusta arvosta – etäisyys liittimestä mittaus- päähän yli 30 mm

Hajakentän vaikutus:

 alle ±2 A AC kun Iext = 500 A AC ja etäisyys mittauspäähän yli 200 mm

Lämpötilakerroin:

 <0,05 % / K

Virtamuuntaja:

 Suhde <=999 kA / II

Skaalauksen valinta:

 Ohjelmointi

Liitäntä:

 kolmivaiheinen, kolmivaiheinen + N, kaksivaiheinen L1 tai A ja L3 tai C (2 watin mittausmenetelmä) 7-napainen liitäntä

Virran sisääntulo pihdeille

Tuloalue II L1 tai A, L2 tai B, L3 tai C, N:

 Nimellisjännite 0,5 V (II) 1,4 V huippu

Epätarkkuus:

 <0,3 % II

Suurin ylikuormitus:

 10 V AC

Tulon resistanssi:

 Noin 8,2 kΩ

Virtamuuntaja:

 Suhde Ω 999 kA / II

Sähköjärjestelmät



 Kolmio, 2-elementtinen kolmio, tähti, yksivaiheinen, jaettu yksivaiheinen



Tiedonkeruutoiminto

Sähkönsyöttö

Toiminta-alue:

 88 V...660 V (absoluuttinen), 50 Hz / 60 Hz
100 V...350 V DC, sisäinen sulake: 630 mA T

Tehonkulutus:

 5 W

UPS:

 Fluke 1745: sisäinen akusto, tyyp. yli 5 tuntia älykkäällä tehonhallinnalla
Fluke 1743/1744: 3 s kondensaattori

Sulake:

 Virtasulake voidaan vaihtaa vain huollossa. Sähkön syötön voi kytkeä rinnan tulopuolen mittaukseen (660 V:iin asti)

Näyttö, merkkivalot



 Latauksen ja jännitetason LED-merkkivalot
Fluke 1745: suuressa taustavalaistussa LCD-näytössä jännite, virta, aktiiviteho, vaihejärjestys.

Muisti



 Muisti 8 Mt Flash-EPROM

Jaksot:

 A-toiminto: yli 12000 jaksoa, yli 85 päivää, 10 minuutin välein
P-toiminto: yli 30000 jaksoa, yli 212 päivää, 10 minuutin välein

Tapahtumat:

 yli 13000

Muistimalli:

 lineaarinen, kehä

PC-liityntä



 RS 232, 9600...115 000 Baud, automaattinen siirtonopeuden valinta, 3-johdinkommunikointi

Mitat

Fluke 1745:

 282  x  216 x 74 mm

Fluke 1743/1744:

 170  x 125  x 55 mm

Paino

Fluke 1745:

 Noin 3 kg

Fluke 1744/1743:

 Noin 2 kg

Mittaus

A/D-muunnin:

 16 bittiä, näytteenottonopeus: 10,24 kHz

Anti-aliasing-suodatin:

 FIR-suodatin, fc = 4,9 kHz

Taajuusvaste:

 Poikkeama alle 1 % / Vm, 40 Hz...2500 Hz

Aikavälit:

 1, 3, 5, 10, 30 s, 1, 5, 10, 15, 60 minuuttia

Min/max-arvojen keskiarvoistus:

 ½, 1 verkkojakso, 200 ms, 1, 3, 5 s

Aikaperuste:

 Erottelukyky: 10 ms (50 Hz), poikkeama: 2 s/päivä, 23 °C ±2 K
