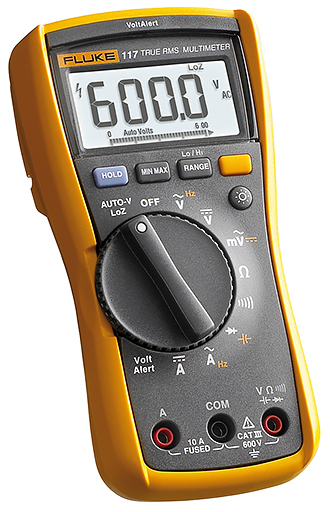

Fluke 117 sähköasentajan yleismittari, jossa kosketukseton jännitteenkoetin
Sähkömiesten suunnittelema
Fluke 117 on kompakti True RMS -yleismittari, joka soveltuu erinomaisesti vaativiinkin kohteisiin kuten sairaaloihin, kouluihin ja liiketiloihin. Töiden suorittamista nopeuttaa mittarin kosketukseton jännitteenkoetin.
Tutustu myös Fluke 114-sähköyleismittariin, Fluke 115-yleismittariin, sekä Fluke 116 LVIS -yleismittariin jossa on mukana mittaustoiminnot lämpötilalle ja mikroampeereille.
Toiminnot:
- VoltAlert™, kosketukseton jännitteenkoetin
- AutoVolt: automaattinen AC-/DC-jännitteen valinta
- Pieni tuloimpedanssi ehkäisee haamujännitteen aiheuttamat virheelliset lukemat
- Suuri, valkoinen LED-taustavalo helpottaa työskentelyä hämärässä
- True-RMS epälineaaristen kuormien tarkkaan mittaamiseen
- Mittaa 20 A (30 sekunnin hetkellinen arvo, 10 A:n jatkuva)
- Resistanssi, jatkuvuus, taajuus ja kapasitanssi
- Min/Max/Avg-tallennus ja kuluneen ajan merkintä signaalivaihteluiden tallentamiseen
- Kompakti, ergonominen, yhdellä kädellä käytettävä mittari
- Yhteensopiva lisävarusteena saatavan magneettiripustimen (ToolPak™) kanssa, jättää kädet vapaiksi muihin töihin
- CAT III 600 V -turvaluokitus
Mallin mukana toimitetaan:
- 4 mm silikonimittausjohtosarja
- suojakotelo
- käyttöopas
Tekniset tiedot:
Liittimen ja maan välinen suurin jännite |
|
Suojaus jännitepiikeiltä |
|
6 kV:n huippu, IEC 61010-1 600 V CAT III, ympäristöhaittaluokka 2 |
|
Sulake, A-tulo |
|
11 A, 1000 V:n FAST-sulake (Fluke PN 803293) |
|
Näyttö |
Digitaalinen: |
6 000 lukemaa, päivitys neljä kertaa sekunnissa |
|
Analogiasteikko |
|
33 segmenttiä, päivitys 32 kertaa sekunnissa |
|
Käyttölämpötila |
|
Säilytyslämpötila |
|
Paristojen tyyppi |
|
9 V:n alkaliparisto, NEDA 1604A/IEC 6LR61 |
|
Paristojen käyttöikä |
|
400 tuntia (ilman taustavaloa) |
|
Tarkkuustiedot |
DC-millivoltit |
Alue: |
600,0 mV |
Erottelukyky: |
0,1 mV |
Tarkkuus: |
±([% lukemasta] + [lukemaa]): 2,0 % + 3 |
|
DC-voltit |
Alue/erottelukyky: |
6,000 V/0,001 V |
Alue/erottelukyky: |
60,00 V/0,01 V |
Alue/erottelukyky: |
600,00 V/0,1 V |
|
Automaattinen jännitteenkoetin |
Alue: |
600,0 V |
Erottelukyky: |
0,1 V |
Tarkkuus: |
2,0 % + 3 (DC, 45 Hz...500 Hz) 4,0 % + 3 (500 Hz...1 kHz) |
|
AC-millivoltit1 true-RMS |
Alue: |
600,0 mV |
Erottelukyky: |
0,1 mV |
Tarkkuus: |
1,0 % + 3 (DC, 45 Hz...500 Hz) 2,0 % + 3 (500 Hz...1 kHz) |
|
AC-voltit1 true-RMS |
Alue/erottelukyky: |
6,000 V/0,001 V |
Alue/erottelukyky: |
60,00 V/0,01 V |
Alue/erottelukyky: |
600,0 V/0,1 V |
Tarkkuus: |
1,0 % + 3 (DC, 45 Hz...500 Hz) 2,0 % + 3 (500 Hz...1 kHz) |
|
Jatkuvuus |
Alue: |
600 Ω |
Erottelukyky: |
1 Ω |
Tarkkuus: |
Äänimerkki käytössä <20 Ω, pois käytöstä >250 Ω, havaitsee 500 μs:n tai pidemmät avoimet piirit tai oikosulut. |
|
Ohmi |
Alue/erottelukyky: |
600,0 Ω/0,1 Ω |
Alue/erottelukyky: |
6,000 kΩ/0,001 kΩ |
Alue/erottelukyky: |
60,00 kΩ/0,01 kΩ |
Alue/erottelukyky: |
600,0 kΩ/0,1 kΩ |
Alue/erottelukyky: |
6,000 MΩ/0,001 MΩ |
Tarkkuus: |
0,9 % + 1 |
Alue/erottelukyky: |
40,00 MΩ/0,01 MΩ |
Tarkkuus: |
1,5 % + 2 |
|
Dioditestaus |
Alue/erottelukyky: |
2,000 V/0,001 V |
Tarkkuus: |
0,9 % + 2 |
|
Kapasitanssi |
Alue/erottelukyky: |
1000 nF/1 nF |
Alue/erottelukyky: |
10,00 μF/0,01 μF |
Alue/erottelukyky: |
100,0 μF/0,1 μF |
Alue/erottelukyky: |
9999 μF/1 μF |
Alue/erottelukyky: |
100 μF...1000 μF |
Tarkkuus: |
1,9 % + 2 |
Alue/erottelukyky: |
>1000 μF |
Tarkkuus: |
5 % + 20 % |
|
LoZ-kapasitanssi |
Alue: |
1 nF...500 μF |
Tarkkuus: |
10 % + 2 tyypillistä |
|
AC-ampeerit, true-RMS (45...500 Hz) |
Alue/erottelukyky: |
6,000 A/0,001 A |
Alue/erottelukyky: |
10,00 A/0,01 A |
Tarkkuus: |
1,5 % + 3 |
|
20 A:n jatkuva ylikuormitus 30 sekunnin ajan enint. |
|
DC-ampeerit |
Alue/erottelukyky: |
6,000 A/0,001 A |
Alue/erottelukyky: |
10,00 A/0,01 A |
Tarkkuus: |
1,0 % + 3 |
|
20 A:n jatkuva ylikuormitus 30 sekunnin ajan enint. |
|
Hz (V- tai A-tulo)2 |
Alue/erottelukyky: |
99,99 Hz/0,01 Hz |
Alue/erottelukyky: |
999,99 Hz/0,1 Hz |
Alue/erottelukyky: |
9,999 Hz/0,001 Hz |
Alue/erottelukyky: |
50,00 Hz/0,01 Hz |
Tarkkuus: |
0,1 % + 2 |
|
Huomautukset:
1) Kaikki AC-jännitealueet on määritetty 1...100 %:n alueella. Koska 1 %:n aluetta pienempiä tuloja ei ole mainittu, on normaalia, että tämä ja muut true-RMS-mittarit näyttävät muuta kuin nollalukemaa, kun johtimet ovat irrotettuina virtapiiristä tai oikosulussa keskenään. Jännitteenmittauksessa muotokerroin ≤3, kun 4000 lukemaa, ja laskee lineaarisesti 1,5:een asteikon ääripäässä. AC-jännitteen mittaaminen on AC-kytketty. Auto-V LoZ ja AC mV ovat DC-kytkettyjä.
2) Taajuus on AC-kytketty; AC-jännite: 5 Hz...50 kHz.
Mekaaniset ja yleiset tiedot |
Koko |
Korkeus: |
167 x 84 x 46 mm |
|
Paino |
|
Takuu |
|
