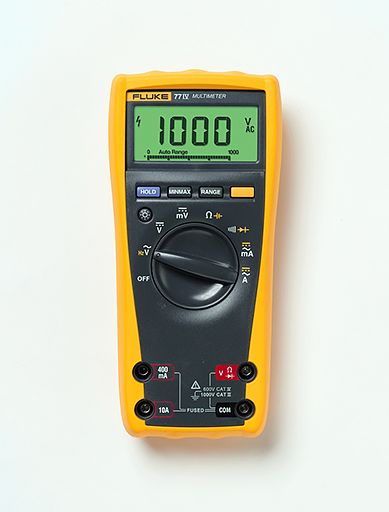

Fluke 77 IV digitaalinen yleismittari

Monipuolinen mittari korjaamoihin ja kentälle



Useimmat sähkö- ja elektroniikkaviat selviävät digitaalisella Fluke 77 IV -sarjan yleismittarilla. Mittari vastaa viimeisimpiä turvastandardeja ja siinä on paljon toimintoja sekä suuri, helppolukuinen näyttö.

Mittaukset:

  • Mittausalue 1000 V
  • Keskiarvoasteiset AC-mittaukset
  • Tarkkuus 0,3 %
  • 10 A:n virranmittausalue (20 A 30 sekunnin ajan)
  • Taajuus- ja kapasitanssimittaukset
  • Resistanssi ja jatkuvuussummeri



Toiminnot:

  • Suuri näyttö
  • Taustavalo helpottaa mittaamista hämärässä.
  • Min/max-tallennus signaalivaihteluiden tallentamiseen.
  • Ergonominen valettu kotelo, jossa integroidut mittapään pidikkeet.
  • Lisävarusteena Fluke TPAK™ -magneettiripustin, jonka avulla molemmat kädet jäävät vapaiksi muuhun työhön.
  • Automaattinen ja manuaalinen alueen valinta.
  • Turvaluokitus: 1000 V CAT III ja CAT IV 600 V.

Fluke 77 IV korvaa aiemman mallin 77. Hyödynnä parempi käytettävyys ja turvallisuus jo tänään!



Tekniset tiedot:

DC-jännite
Alueet:  6,000 V...1000 V
Paras tarkkuus:  +/- (0,3 % + 1)
Paras erottelukyky:  0,1 mV
AC-jännite
Alueet:  600,0 mV...1000 V
Paras tarkkuus:  +/- (2,0 % + 2)
Paras erottelukyky:  1,0 mV
AC-virta
Alueet:  60,00 mA...10 A
Paras tarkkuus:  2,5 % + 2
Paras erottelukyky:  0,01 mA
DC-virta
Alueet:  60,00 mA...10 A
Paras tarkkuus:  1,5 % + 2
Paras erottelukyky:  0,01 mA
Resistanssi
Alueet:  600,0 Ω...50 MΩ
Paras tarkkuus:  +/- (0,5 % + 1)
Paras erottelukyky:  0,1 Ω
Kapasitanssi
Alueet:  1 nF...9999 µF
Paras tarkkuus:  +/- (1,2 % + 2)
Paras erottelukyky:  1 nF
Taajuus
Alueet:  99,99 Hz...99,99 kHz
Paras tarkkuus:  +/- (0,1 % + 1)
Paras erottelukyky:  0,01 Hz
Turvallisuus
   ANSI/ISA S82.02.01, CSA C22.2-1010.1, IEC 61010, 1000 V kategoria III, 600 V kategoria IV
Sertifikaatit
   CSA, TÜV (EN61010), UL, Π, (N10140), VDE



Muut tiedot
Liittimen ja maan välinen suurin jännite
   1000 V
Suojaus jännitepiikeiltä
   8 kV:n huippu (IEC 61010)
Ω, sulake mA-tuloihin
   440 mA, 1000 V:n FAST-sulake
Ω, sulake A-tuloihin
   11 A, 1000 V:n FAST-sulake
Näyttö
Digitaalinen:  6000 lukemaa, päivittyy 4 kertaa sekunnissa
Pylväsnäyttö:  33 segmenttiä, päivittyy 32 kertaa sekunnissa
Taajuus:  10000 lukemaa
Kapasitanssi:  1000 lukemaa
Korkeus merenpinnasta
Käyttö:  2000 metriä
Säilytys:  12000 metriä
Lämpötila
Käyttö:  -10 °C...+50 °C
Säilytys:  -40 °C...+60 °C
Lämpötilakerroin
   0,1 x (määritetty tarkkuus / °C (<18 °C tai >28 °C)
Sähkömagneettinen yhteensopivuus (EN 61326-1:1997)
   RF-kenttä 3 V/M, tarkkuus = määritetty tarkkuus, paitsi lämpötilassa: määritetty tarkkuus ±5 °C
Suhteellinen kosteus (enintään, ei kondensoiva)
   90 % 35 °C:een asti
   75 % 40 °C:een asti
   45 % 50 °C:een asti
Paristojen käyttöikä
   400 tuntia, tyypillinen (alkaliparistot)
Koko
Korkeus:  4,3 cm
Leveys:  9 cm
Pituus:  18,5 cm
Paino
   420 g
