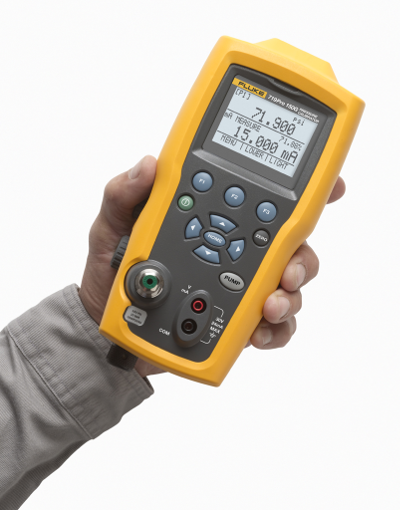

Fluke 719PRO–30G – sähköinen painekalibraattori

Unohda manuaalinen pumppaaminen



Fluke 719Pro–30G -kalibraattorimallissa on myös mA-kalibraattori. Se syöttää, mittaa ja simuloi mA-signaaleja ja paljon muutakin. Se on siis erinomainen työkalu esimerkiksi tarkkuuslähettimien, painekytkimien ja painemittareiden kalibrointiin.

Suurella taustavalaistulla näytöllä näkyy yhtä aikaa kolme parametria:

  • Sisäisen tai ulkoisen anturin painemittausarvo
  • Syötetty/simuloitu tai mitattu mA-arvo
  • Lisävarusteena saatavan vastusanturin (RTD) lämpötilamittausarvo



Toiminnot:

  • Ainutlaatuinen integroitu sähköpumppu yhdellä kädellä tehtävään painekalibrointiin
  • Painekytkimet voi testata kätevästi helppokäyttöisen testaustoiminnon avulla
  • Paineen hienosäädön ansiosta painekalibrointi on helppoa ja tarkkaa
  • Referenssilähettimien kalibrointiin soveltuva tarkkuus ja suorituskyky (0,025 %)
  • Painealueet 30 psi (2 bar), 150 psi (10 bar) ja 300 psi (20 bar)
  • Painekalibraattorin pumpun raja-arvo on ohjelmoitavissa:
  • Estää ylipaineistuksen
  • Käyttäjä voi ohjelmoida pumppauksen tavoitepaineet
  • 4-20mA mittaus ja syöttö (tarkkuudella 0,015%)
  • 24V jännitesyöttö samanaikaisen mA-mittauksen kanssa
  • Jännitemittaus 30V:iin asti
  • Samanaikainen mA syöttö ja paineen mittaus venttiileiden ja I/P-muuntimien testaukseen
  • Laajennettu paineenmittausalue mitä tahansa 700Pxx-painemoduulia käyttämällä (29 erilaista)
  • Pumpun puhdistusliitännät ehkäisevät kosteuden ja lian aiheuttamia toimintahäiriöitä
  • Mukana toimitettava nesteenerotin vähentää nestevaurioita riskialttiissa sovelluksissa
  • Tarkka lämpötilamittaus 720RTD-vastusanturia käyttämällä (lisävaruste)



Tekniset tiedot:

Tekniset tiedot

Painemittaus

Alue

–12–30 psi / –0,8–2 bar

Erottelukyky

0,001 psi, 0,0001 bar

Tarkkuus (1 vuosi)

±0,025 % koko asteikosta, 6 kuukautta ±0,035 % koko asteikosta,
1 vuosi vain kuivalle ilmalle ja syövyttämättömille kaasuille

Lämpötilan vaikutus (kaikki mittausalueet)

Lisää +0,002 % täydestä asteikosta / °C, jos käyttölämpötila ei ole alueella 15–35 °C
15–35 °C:n käyttölämpötilalla ei ole vaikutusta toimintojen tarkkuuteen

Toiminto

Alue

Erottelukyky

Tarkkuus (1 vuosi)

Kommentti

mA DC (simulointi ja mittaus)

0–24 mA DC

0,001 mA

±0,015 % lukemasta ±2 numeroa)

mA-syötön maksimikuormitus 1 000 ohmia, mA-simuloinnin maksimijännite 26 VDC

DC-jännite (vain mittaus)

30 V DC

0,001 V

±0,015 % lukemasta ±2 numeroa)

Ei AC-jännitemittausta, arvoa 30 VDC ei saa ylittää

Lämpötila (vain mittaus, vastusanturi Pt100)

–50…150 °C (–50 °F...302 °F)

0,01 °C
0,01 °F

Lämpötila ±0,1 °C (0,2 °F)

Yhteisepätarkkuus ±0,25 °C (±0,45 °F), kun käytetään vastusanturia Fluke-720RTD (lisävaruste)

Silmukkajännitteensyöttö

24 V DC

Ei ole

24 mA (@24 V)

Lämpötilan vaikutus (kaikki toiminnot)





Lisää +0,002 % täydestä asteikosta / °C, jos käyttölämpötila ei ole alueella 15–35 °C

15–35 °C:n lämpötilalla ei ole vaikutusta toimintojen tarkkuuteen

Ympäristö

Käyttölämpötila

–10 °C...+50 °C

Varastointilämpötila (paristojen kanssa)

Paristojen valmistajan antamien tietojen mukaan seuraavissa varastointiolosuhteissa

Varastointilämpötila (ilman paristoja)

–20 °C...+60 °C

Virtalähde

Paristot

Kahdeksan tavallista AA-alkaliparistoa

Paristojen kesto

vähint. 300 pumppausjaksoa paineeseen 150 psi, 1000 pumppausjaksoa paineeseen 30 psi, 100 pumppausjaksoa paineeseen 300 psi

Fyysiset tiedot

Mitat (K x L x S)

24,13 cm x 11,18 cm x 7 cm

Paino

1,2 kg (sis suojakotelon)

Liitännät

Paine

1/8 tuuman NPT-liitin, naaras

Sähköiset

Vakiomalliset banaaniliittimet

Vastusanturi (RTD)

4-napainen miniliitin, pyöreä

Ulkoinen painemoduuli

6-napainen miniliitin, pyöreä

Mittayksiköt (määritettävissä)

psi, bar, mbar, kPa, kgcm 2, cmH 2O@4 °C, cmH 2O@20 °C, mH 2O@4 °C, mH 2O@20 °C, inH 2O@4 °C, inH2O@20 °C, inH 2O@60 °F, mmHg@0 °C, inHg@0 °C, ftH 2O@4 °C, ftH 2O@20 °C, ftH 2O@60 °F
