Amprobe PQ55A – sähkönlaadun tallennin (kolmivaiheinen)





Ominaisuudet:

  •  Kattava reaaliaikainen kolmivaihejärjestelmien seuranta, tallennus ja analysointi
  •  Jännitemittaus (true RMS)
  •  Virtamittaus (true RMS)
  •  Tehokerroinmittaus
  •  Vaihekulmamittaus
  •  Tehoanalyysi (aktiivinen, näennäis- ja reaktiivinen teho)
  •  4 x virtapihti linjamittaukseen
  •  Soveltuu käyttettäväksi esim. rakennuksilla, toimistoissa ja pienissä yrityksissä
  •  Sisäinen 512 kB dataloggeri pitkäaikaiseen seurantaan
  •  Sisäinen muisti jopa 99:lle mittaustulokselle
  •  Monitoiminen mitatun arvon näyttö kaikille tuloille
  •  Teholähde: paristot tai virta-adapteri
  •  Tiedonsiirto: optisesti eristetty RS-232 -liitäntä
  •  Windows-ohjelmisto tiedon analysointiin

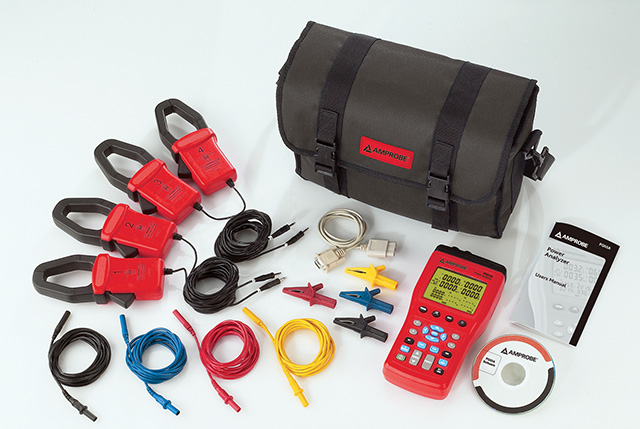

Toimitukseen kuuluu:

  • PQ55A-mittalaite
  • 4 kpl virtapihtejä
  • 4 kpl eristettyjä hauenleukoja (leukojen avauma: 40 mm)
  • 4 kpl turvamittajohtoja
  • 8 kpl 1,5 V paristoja (LR6)
  • virta-adapteri
  • RS-232 -kaapeli
  • iso kantolaukku
  • englanninkielinen PC ohjelmisto Windows XP/2000/ME -käyttöjärjestelmille
  • käyttöohje (englanninkielinen)



Tekniset tiedot (englanniksi):

Voltage Measurement





3 fully differention channels





Voltage range

0 - 600 Veff



Resolution

0,1 V



Tolerance

± (1 % v.MW + 10 D) für Spannungen >80V



Frequency Range

45 ... 85 Hz



Current Range (via clamps)

3...1000 A



Resolution

0,1 A



Tolerance

± (2,5% v. MW +15 D) ±1% for currents > 3 A



Frequency Range

10 % (bei sinusförmigem Strom)



Permissible overload

10 % (at sinusoidal current)



cos phi

0°...90°



Power Factor

0...+1



Active Power

0...999.9 kW



Apparent Power

0...-999.9 kVA



Reactive Power

0...999.9 kVar



Memory

99 Values (manually)



Data logger

20.000 Values (max. 10 series of measurements)



Pollution Degree

2



Protection Degree

IP30



Overvoltage Category

CAT III/600 V



Safety

DIN VDE 0411, EN 61010, IEC 61010



Power Supply

8 x. 1,5-V-Batterien LR6 or via mains adaptor



Dimensions

235 x 117 x 54 mm



Weight

approx. 730 g
